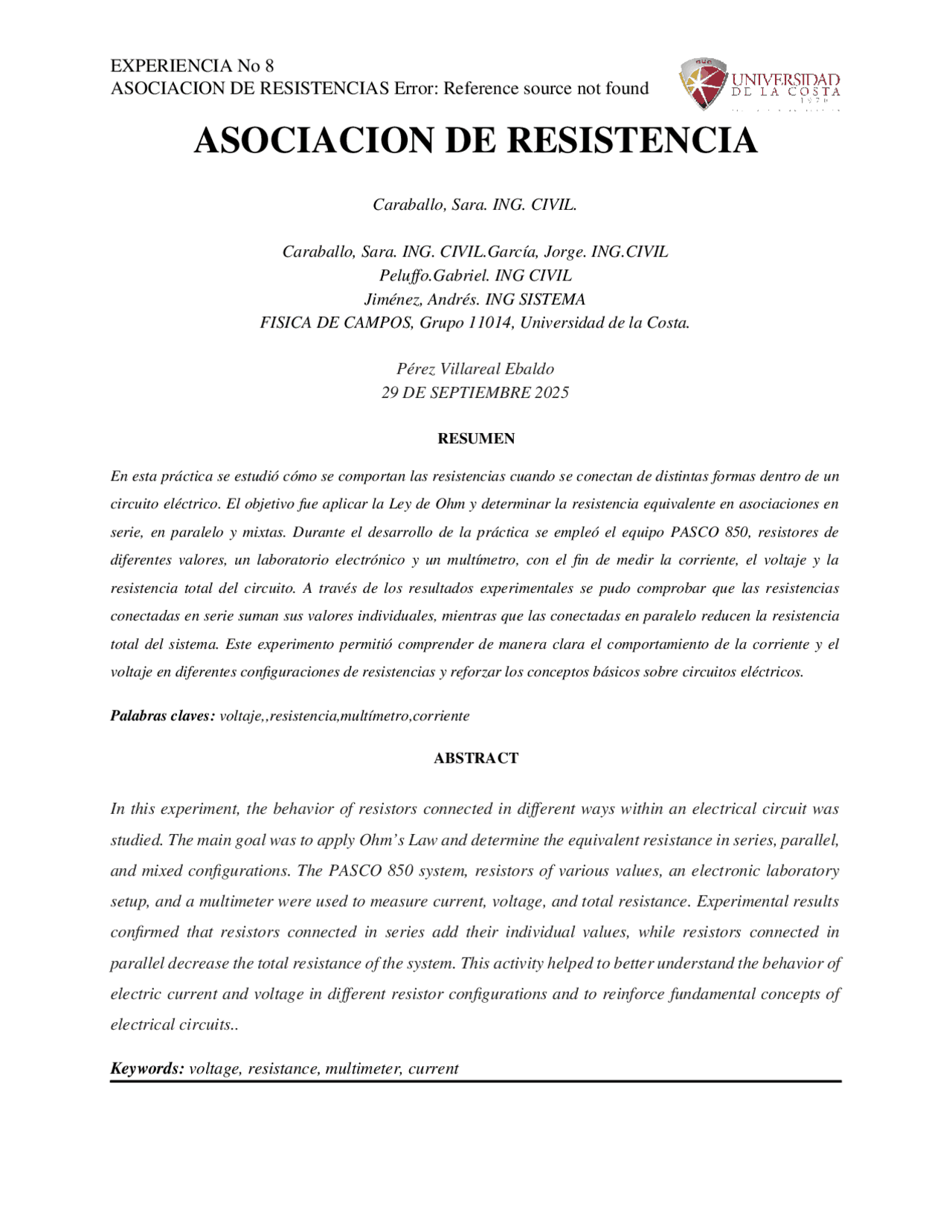

EXPERIENCIA No 8
ASOCIACION DE RESISTENCIAS Error: Reference source not found
ASOCIACION DE RESISTENCIA
Caraballo, Sara. ING. CIVIL.
Caraballo, Sara. ING. CIVIL.García, Jorge. ING.CIVIL
Peluffo.Gabriel. ING CIVIL
Jiménez, Andrés. ING SISTEMA
FISICA DE CAMPOS, Grupo 11014, Universidad de la Costa.
Pérez Villareal Ebaldo
29 DE SEPTIEMBRE 2025
RESUMEN
En esta práctica se estudió cómo se comportan las resistencias cuando se conectan de distintas formas dentro de un
circuito eléctrico. El objetivo fue aplicar la Ley de Ohm y determinar la resistencia equivalente en asociaciones en
serie, en paralelo y mixtas. Durante el desarrollo de la práctica se empleó el equipo PASCO 850, resistores de
diferentes valores, un laboratorio electrónico y un multímetro, con el fin de medir la corriente, el voltaje y la
resistencia total del circuito. A través de los resultados experimentales se pudo comprobar que las resistencias
conectadas en serie suman sus valores individuales, mientras que las conectadas en paralelo reducen la resistencia
total del sistema. Este experimento permitió comprender de manera clara el comportamiento de la corriente y el
voltaje en diferentes configuraciones de resistencias y reforzar los conceptos básicos sobre circuitos eléctricos.
Palabras claves: voltaje,,resistencia,multímetro,corriente
ABSTRACT
In this experiment, the behavior of resistors connected in different ways within an electrical circuit was
studied. The main goal was to apply Ohm’s Law and determine the equivalent resistance in series, parallel,
and mixed configurations. The PASCO 850 system, resistors of various values, an electronic laboratory
setup, and a multimeter were used to measure current, voltage, and total resistance. Experimental results
confirmed that resistors connected in series add their individual values, while resistors connected in
parallel decrease the total resistance of the system. This activity helped to better understand the behavior of
electric current and voltage in different resistor configurations and to reinforce fundamental concepts of
electrical circuits..
Keywords: voltage, resistance, multimeter, current
