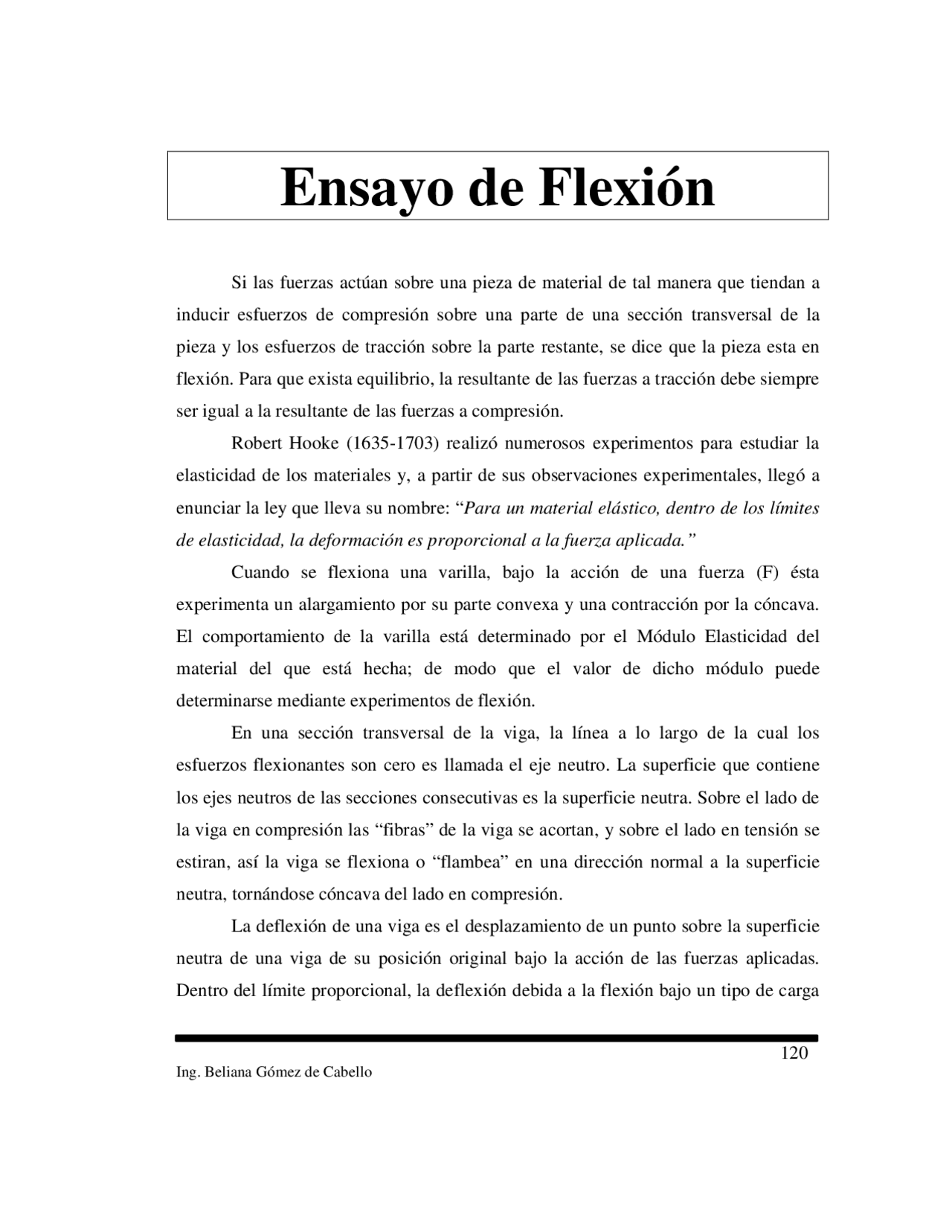

Ensayo de Flexión
Si las fuerzas actúan sobre una pieza de material de tal manera que tiendan a
inducir esfuerzos de compresión sobre una parte de una sección transversal de la
pieza y los esfuerzos de tracción sobre la parte restante, se dice que la pieza esta en
flexión. Para que exista equilibrio, la resultante de las fuerzas a tracción debe siempre
ser igual a la resultante de las fuerzas a compresión.
Robert Hooke (1635-1703) realizó numerosos experimentos para estudiar la
elasticidad de los materiales y, a partir de sus observaciones experimentales, llegó a
enunciar la ley que lleva su nombre: “Para un material elástico, dentro de los límites
de elasticidad, la deformación es proporcional a la fuerza aplicada.”
Cuando se flexiona una varilla, bajo la acción de una fuerza (F) ésta
experimenta un alargamiento por su parte convexa y una contracción por la cóncava.
El comportamiento de la varilla está determinado por el Módulo Elasticidad del
material del que está hecha; de modo que el valor de dicho módulo puede
determinarse mediante experimentos de flexión.
En una sección transversal de la viga, la línea a lo largo de la cual los
esfuerzos flexionantes son cero es llamada el eje neutro. La superficie que contiene
los ejes neutros de las secciones consecutivas es la superficie neutra. Sobre el lado de
la viga en compresión las “fibras” de la viga se acortan, y sobre el lado en tensión se
estiran, así la viga se flexiona o “flambea” en una dirección normal a la superficie
neutra, tornándose cóncava del lado en compresión.
La deflexión de una viga es el desplazamiento de un punto sobre la superficie
neutra de una viga de su posición original bajo la acción de las fuerzas aplicadas.
Dentro del límite proporcional, la deflexión debida a la flexión bajo un tipo de carga
