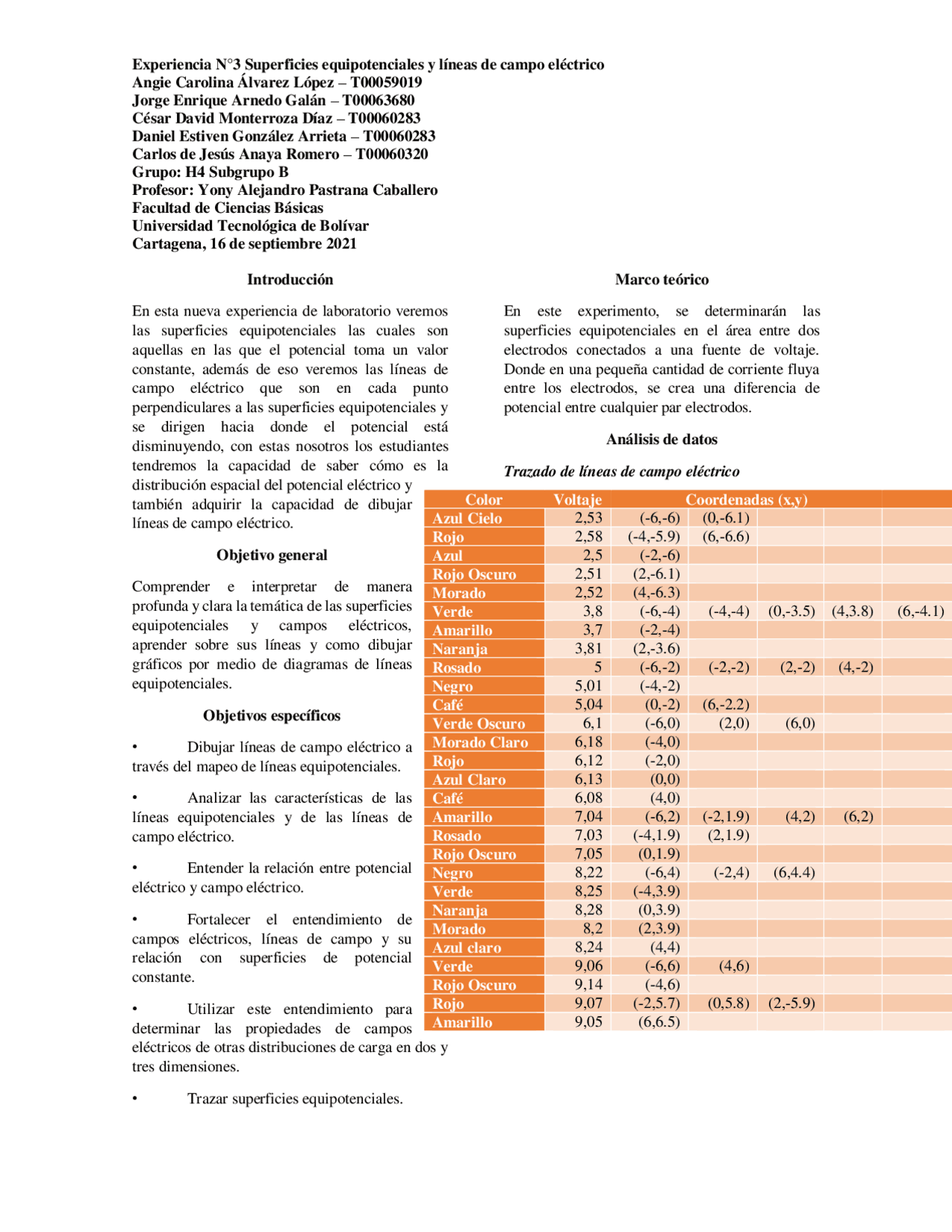

Experiencia N°3 Superficies equipotenciales y líneas de campo eléctrico
Angie Carolina Álvarez López T00059019
Jorge Enrique Arnedo Galán T00063680
César David Monterroza Díaz T00060283
Daniel Estiven González Arrieta T00060283
Carlos de Jesús Anaya Romero T00060320
Grupo: H4 Subgrupo B
Profesor: Yony Alejandro Pastrana Caballero
Facultad de Ciencias Básicas
Universidad Tecnológica de Bolívar
Cartagena, 16 de septiembre 2021
Introducción
En esta nueva experiencia de laboratorio veremos
las superficies equipotenciales las cuales son
aquellas en las que el potencial toma un valor
constante, además de eso veremos las líneas de
campo eléctrico que son en cada punto
perpendiculares a las superficies equipotenciales y
se dirigen hacia donde el potencial está
disminuyendo, con estas nosotros los estudiantes
tendremos la capacidad de saber cómo es la
distribución espacial del potencial eléctrico y
también adquirir la capacidad de dibujar
líneas de campo eléctrico.
Objetivo general
Comprender e interpretar de manera
profunda y clara la temática de las superficies
equipotenciales y campos eléctricos,
aprender sobre sus líneas y como dibujar
gráficos por medio de diagramas de líneas
equipotenciales.
Objetivos específicos
Dibujar líneas de campo eléctrico a
través del mapeo de líneas equipotenciales.
Analizar las características de las
líneas equipotenciales y de las líneas de
campo eléctrico.
Entender la relación entre potencial
eléctrico y campo eléctrico.
Fortalecer el entendimiento de
campos eléctricos, líneas de campo y su
relación con superficies de potencial
constante.
Utilizar este entendimiento para
determinar las propiedades de campos
eléctricos de otras distribuciones de carga en dos y
tres dimensiones.
Trazar superficies equipotenciales.
Marco teórico
En este experimento, se determinarán las
superficies equipotenciales en el área entre dos
electrodos conectados a una fuente de voltaje.
Donde en una pequeña cantidad de corriente fluya
entre los electrodos, se crea una diferencia de
potencial entre cualquier par electrodos.
Análisis de datos
Trazado de líneas de campo eléctrico
Color
Voltaje
Coordenadas (x,y)
Azul Cielo
2,53
(-6,-6)
Rojo
2,58
(-4,-5.9)
Azul
2,5
(-2,-6)
Rojo Oscuro
2,51
(2,-6.1)
Morado
2,52
(4,-6.3)
Verde
3,8
(-6,-4)
(0,-3.5)
(4,3.8)
(6,-4.1)
Amarillo
3,7
(-2,-4)
Naranja
3,81
(2,-3.6)
Rosado
5
(-6,-2)
(2,-2)
(4,-2)
Negro
5,01
(-4,-2)
Café
5,04
(0,-2)
Verde Oscuro
6,1
(-6,0)
(6,0)
Morado Claro
6,18
(-4,0)
Rojo
6,12
(-2,0)
Azul Claro
6,13
(0,0)
Café
6,08
(4,0)
Amarillo
7,04
(-6,2)
(4,2)
(6,2)
Rosado
7,03
(-4,1.9)
Rojo Oscuro
7,05
(0,1.9)
Negro
8,22
(-6,4)
(6,4.4)
Verde
8,25
(-4,3.9)
Naranja
8,28
(0,3.9)
Morado
8,2
(2,3.9)
Azul claro
8,24
(4,4)
Verde
9,06
(-6,6)
Rojo Oscuro
9,14
(-4,6)
Rojo
9,07
(-2,5.7)
(2,-5.9)
Amarillo
9,05
(6,6.5)
