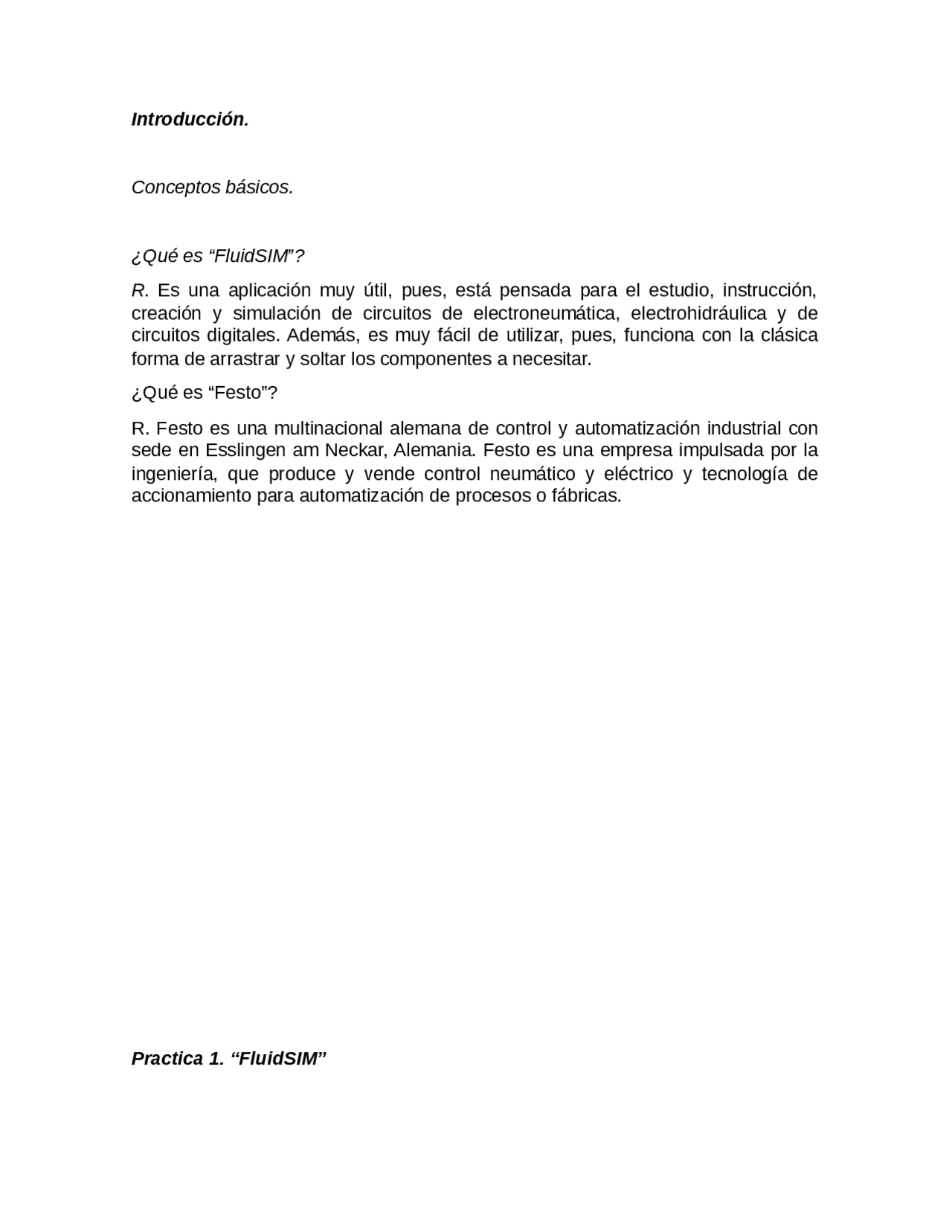

Introducción.
Conceptos básicos.
¿Qué es “FluidSIM”?
R. Es una aplicación muy útil, pues, está pensada para el estudio, instrucción, creación y simulación de circuitos de electroneumática, electrohidráulica y de circuitos digitales. Además, es muy fácil de utilizar, pues, funciona con la clásica forma de arrastrar y soltar los componentes a necesitar.
¿Qué es “Festo”?
R. Festo es una multinacional alemana de control y automatización industrial con sede en Esslingen am Neckar, Alemania. Festo es una empresa impulsada por la ingeniería, que produce y vende control neumático y eléctrico y tecnología de accionamiento para automatización de procesos o fábricas.
Practica 1. “FluidSIM”
Primero comenzare mostrando la primera imagen que aparece al abrir la aplicación…
Como podemos observar es una imagen muy parecida a la de Multisim, una hoja en blanco donde se llevará a cabo el proyecto que tenemos pensado, por el lado izquierdo tenemos una gran parte de los componentes que tenemos disponibles.
Además, en la parte superior izquierda tenemos una serie de menús y funciones, que nos ayudaran a obtener el mayor potencial de nuestra aplicación.
Menús…
Los menús se encuentran en la parte superior izquierda, los cuales se llaman en orden de izquierda a derecha…
- Archivo
- (^) Edición
- Ejecutar
- (^) Biblioteca
- Insertar
- (^) Didáctica
- Proyecto
- (^) Ver
hemos realizado, ver los archivos que hemos abierto por ultima vez y por último una pestaña para salir de la app.
Edición
En este apartado podemos ver la parte de la edición del proyecto que estemos realizando, desde aquí podemos acceder a funciones que no son muy difíciles de utilizar.
En la primera función que tenemos al abrir este menú, dice Deshacer: Eliminar, esta función sirve para revertir una acción que no hayamos querido hacer, como lo puede ser regresar algún componente a su lugar anterior. En el siguiente apartado tenemos funciones como cortar; que la usamos cuando queremos quitar un (unos) componente(s), después tenemos copiar; que es en donde podemos propiamente copiar una o muchas partes de nuestro proyecto, pegar; nos funciona para poner en esa parte las cosas que hayamos copiado, eliminar sirve para lo mismo que cortar, quitar el componente seleccionado, seleccionar todo; como su nombre lo indica si pulsamos en esa función seleccionaremos todo nuestro proyecto.
En el siguiente grupo de funciones tenemos las funciones de agrupar, retirar agrupar, alinear y girar…Con agrupar lo que hacemos es seleccionar todos los componentes que tengamos conectados o no, con retirar agrupar, hacemos lo contrario, deseleccionamos todo. Con alinear lo que hacemos es mover el circuito a un determinado lugar, y lo podemos hacer con todo el circuito a la vez o componente por componente. En girar lo que hacemos es rotar el circuito ya sea 90, 180 o 270 grados. Y por último en propiedades podemos ver las características de algún componente, pero, solo de uno.
Ejecutar
Bien, el siguiente menú a describir es el de ejecutar. La primera función que tenemos es la de comprobar circuito, sirve como auxiliar para detectar algún fallo en nuestro circuito. Las siguientes son para poner en marcha la simulación, así como también para pausarla o detenerla por completo. Stop la detiene por completo, Iniciar la pone en marcha y Pausar, pues la pausa.
Las siguientes funciones son retirar, paso único que lo que hace es que si el circuito tiene variantes solo admite una y no puede haber cambios de estados, y la simulación hasta cambio de estado que lo que hace es pausar la simulación en cuanto se haga un cambio en el estado inicial.
Biblioteca
En biblioteca la primera función que podemos encontrar la primera función que es presentación jerarquizada, lo que hace es desplegar otro menú en donde podemos encontrar funciones para buscar de una manera más rápida algún componente, teniendo su marca y tipo, poner algún texto que deseemos arreglar, crear una lista de piezas y poder agregar una regla para medir las piezas. Después tenemos la función de vista total que si la activamos se nos desplegara un menú a la izquierda con la mayoría de las piezas de esta aplicación. También tenemos la función de FluidSIM Versión 2 que nos desplegara un menú con el resto de piezas que tenemos en esta app.
En la siguiente función tenemos otra pequeña biblioteca de componentes, que, en su mayoría son válvulas.
Mas abajo podemos crear nuevas bibliotecas de componentes, cambiar el nombre a las existentes o eliminar las que ya hayamos creado.
Insertar
En insertar la primera función que encontramos es la de poder buscar un componente, en lo personal es una de mis funciones favoritas porque facilita muchísimo encontrar algún componente.
Después tenemos algunas funciones que nos ayudan a poner algún texto, hacer un diagrama de estado de nuestro circuito, ver la lista de piezas que estamos usando, poner una regla con la que podamos medir alguna distancia dentro del simulador y encontrar solenoides de válvulas, en ese orden.
Didáctica
Este es mi apartado favorito, pues en la primera función que tenemos es que si ya tenemos un componente seleccionado podemos ver su descripción, ver una foto de ese componente en la vida real, ver y leer sobre su funcionamiento.
simulación, también puedes hacer que la hoja se vuelva cuadriculada.
Opciones
En simulación podemos editar caracteres como el color de los cables o mangueras, componentes y el factor de tiempo.
En conexión la verdad no me quedo muy claro para que es lo que funciona, pero, me parece que es el tipo de comunicación que se quiere tener con la atención al cliente.
En sonido puedes activar o desactivar los sonidos que se producen durante la simulación. (actuadores, válvulas, etc.)
Didáctica podemos seleccionar que tan rápido o lento se hará la simulación, además de que también podemos seleccionar si queremos que los cambios se hagan de manera automática o manual.
En la parte de cuadricula, podemos seleccionar el tamaño de los cuadros que conforman la hoja de trabajo, si es que la tenemos cuadriculada.
Podemos seleccionar si queremos que se realice una copia de seguridad, guardar todos los cambios que hayamos realizado en la simulación o guardarlos al salir.
Ventana
Este apartado realmente es muy sencillo, podemos elegir la posición en la queremos que se muestren las pestañas que tenemos abiertas dentro del simulador y además de ver la lista de pestañas que tenemos abiertas.
Este apartado funciona para que te pongas en contacto con las personas encargadas de la aplicación, y para ver todo el contenido que tiene
la aplicación, además de que podemos ver la información de esta.
Barra de acceso rápido
La imagen que tenemos arriba es la barra de acceso rápido, desde ella podemos acceder a funciones muy básicas del programa las cuales ya han sido descritas en sus respectivos apartados. Tenemos controles para abrir, cerrar, guardar y guardar como el proyecto que estemos realizando. Después tenemos herramientas como revertir una acción, cortar, copiar y pegar. Después controles con los que podemos elegir y modificar la ubicación del circuito. Poner la hoja cuadriculada o no. Herramientas para ajustar la visión hacer mas o menos zoom, comprobar el circuito y por ultimo los controles para la simulación, que son los típicos que en cualquier reproductor multimedia.
Barra de herramientas
En esta barra podemos encontrar un catalogo muy variado de materiales neumáticos y eléctricos, son los básicos para poder realizar un circuito electroneumático.
Hoja de trabajo
Prác�ca
FluidSIM
Materia
Sub-Modulo 2
Profesor
Julio César Quintero Morán
Alumnos
Villa Mis Diego Alejandro
Paramos Negrete Daniel
Grupo
3 – A MCT M
Fecha de entrega
Morelia, Michoacán a 6 de Sep�embre del 2019
