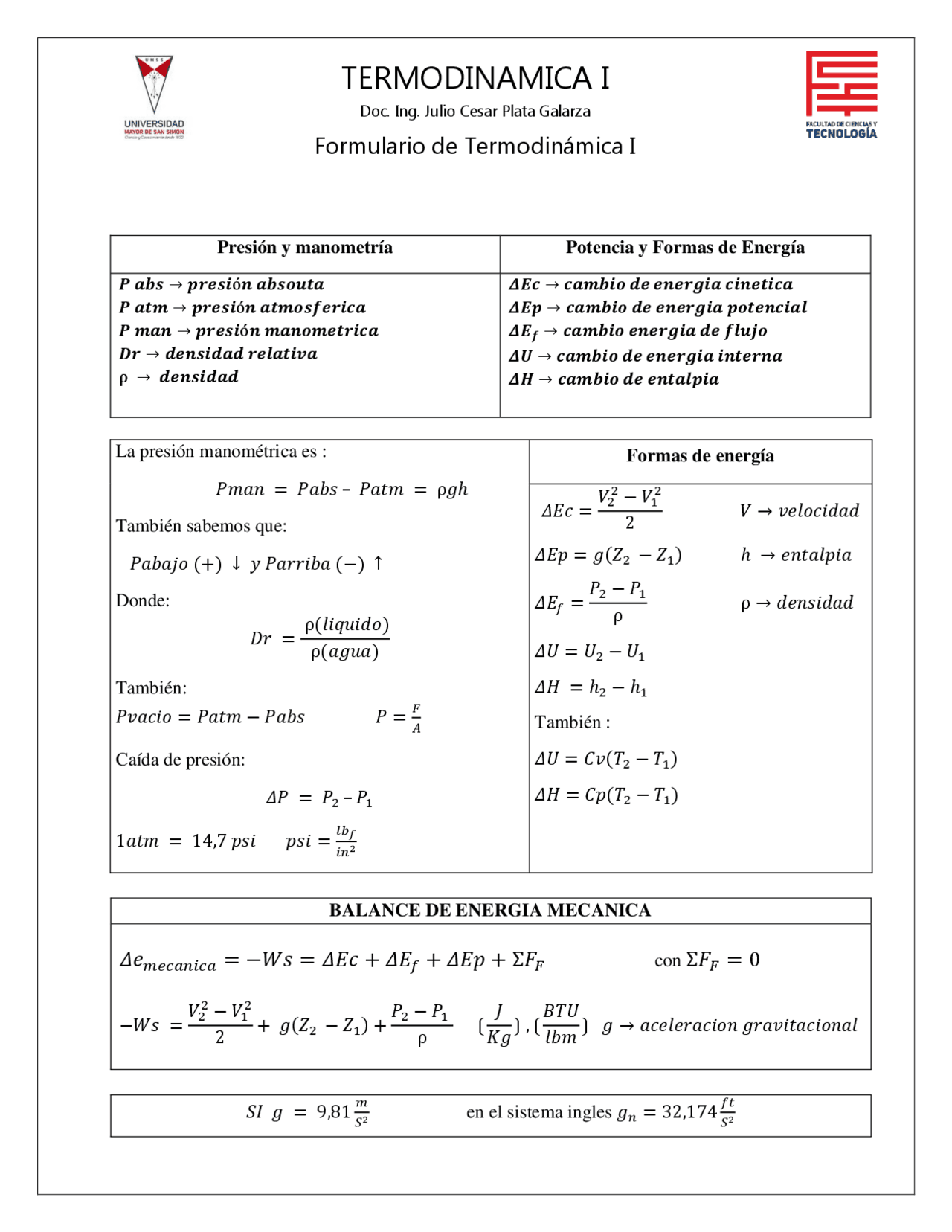

TERMODINAMICA I
Doc. Ing. Julio Cesar Plata Galarza
Formulario de Termodinámica I
Presión y manometría
Potencia y Formas de Energía
𝑷 𝒂𝒃𝒔 → 𝒑𝒓𝒆𝒔𝒊ó𝒏 𝒂𝒃𝒔𝒐𝒖𝒕𝒂
𝑷 𝒂𝒕𝒎 → 𝒑𝒓𝒆𝒔𝒊ó𝒏 𝒂𝒕𝒎𝒐𝒔𝒇𝒆𝒓𝒊𝒄𝒂
𝑷 𝒎𝒂𝒏 → 𝒑𝒓𝒆𝒔𝒊ó𝒏 𝒎𝒂𝒏𝒐𝒎𝒆𝒕𝒓𝒊𝒄𝒂
𝑫𝒓 → 𝒅𝒆𝒏𝒔𝒊𝒅𝒂𝒅 𝒓𝒆𝒍𝒂𝒕𝒊𝒗𝒂
⍴ → 𝒅𝒆𝒏𝒔𝒊𝒅𝒂𝒅
𝜟𝑬𝒄 → 𝒄𝒂𝒎𝒃𝒊𝒐 𝒅𝒆 𝒆𝒏𝒆𝒓𝒈𝒊𝒂 𝒄𝒊𝒏𝒆𝒕𝒊𝒄𝒂
𝜟𝑬𝒑 → 𝒄𝒂𝒎𝒃𝒊𝒐 𝒅𝒆 𝒆𝒏𝒆𝒓𝒈𝒊𝒂 𝒑𝒐𝒕𝒆𝒏𝒄𝒊𝒂𝒍
𝜟𝑬𝒇→ 𝒄𝒂𝒎𝒃𝒊𝒐 𝒆𝒏𝒆𝒓𝒈𝒊𝒂 𝒅𝒆 𝒇𝒍𝒖𝒋𝒐
𝜟𝑼 → 𝒄𝒂𝒎𝒃𝒊𝒐 𝒅𝒆 𝒆𝒏𝒆𝒓𝒈𝒊𝒂 𝒊𝒏𝒕𝒆𝒓𝒏𝒂
𝜟𝑯 → 𝒄𝒂𝒎𝒃𝒊𝒐 𝒅𝒆 𝒆𝒏𝒕𝒂𝒍𝒑𝒊𝒂
La presión manométrica es :
𝑃𝑚𝑎𝑛 = 𝑃𝑎𝑏𝑠 – 𝑃𝑎𝑡𝑚 = ⍴𝑔ℎ
También sabemos que:
𝑃𝑎𝑏𝑎𝑗𝑜 (+) ↓ 𝑦 𝑃𝑎𝑟𝑟𝑖𝑏𝑎 (−) ↑
Donde:
𝐷𝑟 = ⍴(𝑙𝑖𝑞𝑢𝑖𝑑𝑜)
⍴(𝑎𝑔𝑢𝑎)
También:
𝑃𝑣𝑎𝑐𝑖𝑜 = 𝑃𝑎𝑡𝑚 − 𝑃𝑎𝑏𝑠 𝑃 = 𝐹
𝐴
Caída de presión:
𝛥𝑃 = 𝑃2 – 𝑃1
1𝑎𝑡𝑚 = 14,7 𝑝𝑠𝑖 𝑝𝑠𝑖 = 𝑙𝑏𝑓
𝑖𝑛2
Formas de energía
𝛥𝐸𝑐 = 𝑉2
2− 𝑉
1
2
2 𝑉 → 𝑣𝑒𝑙𝑜𝑐𝑖𝑑𝑎𝑑
𝛥𝐸𝑝 = 𝑔(𝑍2 − 𝑍1) ℎ → 𝑒𝑛𝑡𝑎𝑙𝑝𝑖𝑎
𝛥𝐸𝑓=𝑃2− 𝑃1
⍴ ⍴ → 𝑑𝑒𝑛𝑠𝑖𝑑𝑎𝑑
𝛥𝑈 = 𝑈2− 𝑈1
𝛥𝐻 = ℎ2− ℎ1
También :
𝛥𝑈 =𝐶𝑣(𝑇2− 𝑇1)
𝛥𝐻 =𝐶𝑝(𝑇2− 𝑇1)
BALANCE DE ENERGIA MECANICA
𝛥𝑒𝑚𝑒𝑐𝑎𝑛𝑖𝑐𝑎 = −𝑊𝑠 = 𝛥𝐸𝑐 + 𝛥𝐸𝑓+ 𝛥𝐸𝑝 + Ʃ𝐹𝐹 con Ʃ𝐹𝐹= 0
−𝑊𝑠 = 𝑉2
2− 𝑉
1
2
2+ 𝑔(𝑍2 − 𝑍1)+𝑃2− 𝑃1
⍴ ⟮ 𝐽
𝐾𝑔 ⟯ , ⟮𝐵𝑇𝑈
𝑙𝑏𝑚 ⟯ 𝑔 → 𝑎𝑐𝑒𝑙𝑒𝑟𝑎𝑐𝑖𝑜𝑛 𝑔𝑟𝑎𝑣𝑖𝑡𝑎𝑐𝑖𝑜𝑛𝑎𝑙
𝑆𝐼 𝑔 = 9,81 𝑚
𝑆2 en el sistema ingles 𝑔𝑛=32,174 𝑓𝑡
𝑆2
