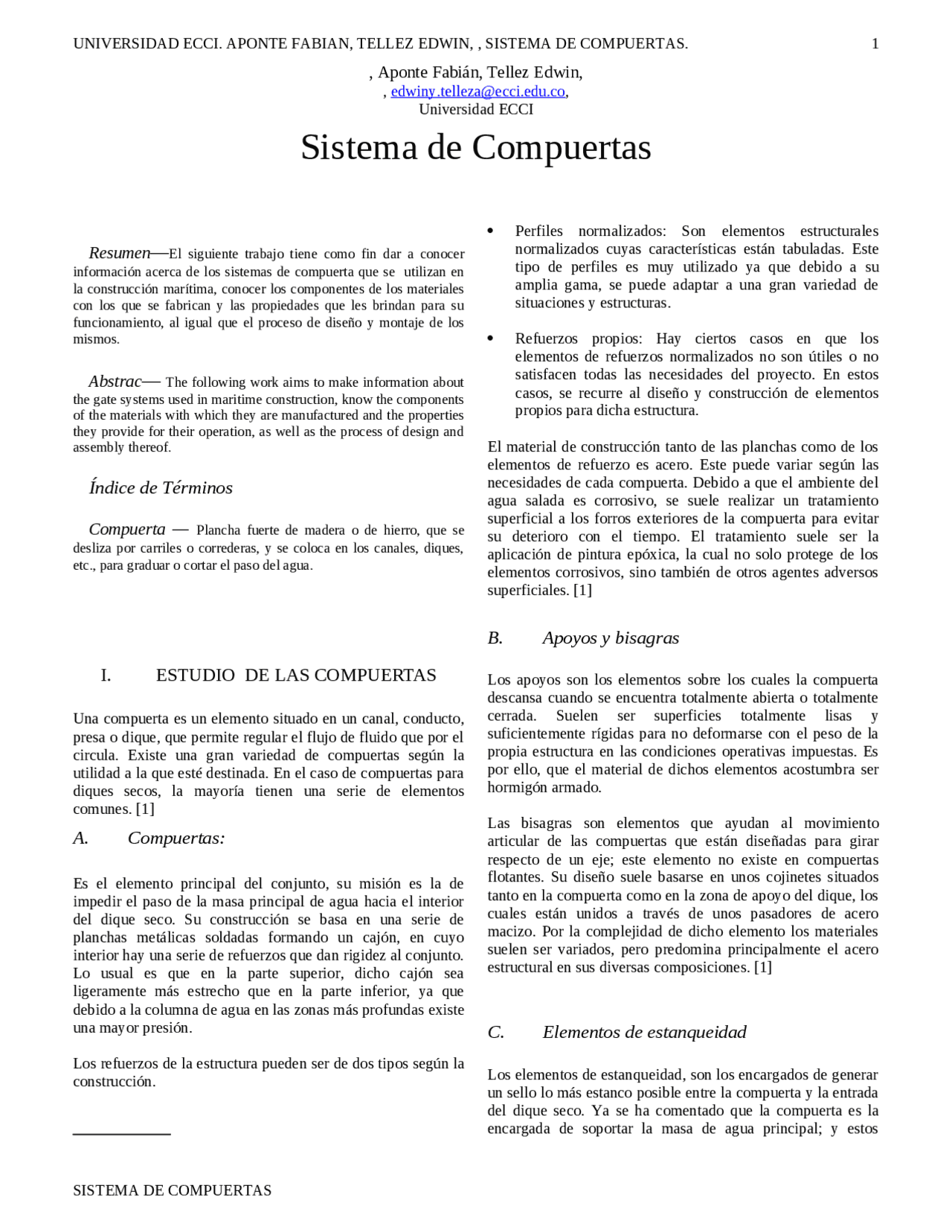

UNIVERSIDAD ECCI. APONTE FABIAN, TELLEZ EDWIN, , SISTEMA DE COMPUERTAS.
Resumen—El siguiente trabajo tiene como fin dar a conocer
información acerca de los sistemas de compuerta que se utilizan en
la construcción marítima, conocer los componentes de los materiales
con los que se fabrican y las propiedades que les brindan para su
funcionamiento, al igual que el proceso de diseño y montaje de los
mismos.
Abstrac— The following work aims to make information about
the gate systems used in maritime construction, know the components
of the materials with which they are manufactured and the properties
they provide for their operation, as well as the process of design and
assembly thereof.
Índice de Términos
Compuerta — Plancha fuerte de madera o de hierro, que se
desliza por carriles o correderas, y se coloca en los canales, diques,
etc., para graduar o cortar el paso del agua.
I. ESTUDIO DE LAS COMPUERTAS
Una compuerta es un elemento situado en un canal, conducto,
presa o dique, que permite regular el flujo de fluido que por el
circula. Existe una gran variedad de compuertas según la
utilidad a la que esté destinada. En el caso de compuertas para
diques secos, la mayoría tienen una serie de elementos
comunes. [1]
A. Compuertas:
Es el elemento principal del conjunto, su misión es la de
impedir el paso de la masa principal de agua hacia el interior
del dique seco. Su construcción se basa en una serie de
planchas metálicas soldadas formando un cajón, en cuyo
interior hay una serie de refuerzos que dan rigidez al conjunto.
Lo usual es que en la parte superior, dicho cajón sea
ligeramente más estrecho que en la parte inferior, ya que
debido a la columna de agua en las zonas más profundas existe
una mayor presión.
Los refuerzos de la estructura pueden ser de dos tipos según la
construcción.
Perfiles normalizados: Son elementos estructurales
normalizados cuyas características están tabuladas. Este
tipo de perfiles es muy utilizado ya que debido a su
amplia gama, se puede adaptar a una gran variedad de
situaciones y estructuras.
Refuerzos propios: Hay ciertos casos en que los
elementos de refuerzos normalizados no son útiles o no
satisfacen todas las necesidades del proyecto. En estos
casos, se recurre al diseño y construcción de elementos
propios para dicha estructura.
El material de construcción tanto de las planchas como de los
elementos de refuerzo es acero. Este puede variar según las
necesidades de cada compuerta. Debido a que el ambiente del
agua salada es corrosivo, se suele realizar un tratamiento
superficial a los forros exteriores de la compuerta para evitar
su deterioro con el tiempo. El tratamiento suele ser la
aplicación de pintura epóxica, la cual no solo protege de los
elementos corrosivos, sino también de otros agentes adversos
superficiales. [1]
B. Apoyos y bisagras
Los apoyos son los elementos sobre los cuales la compuerta
descansa cuando se encuentra totalmente abierta o totalmente
cerrada. Suelen ser superficies totalmente lisas y
suficientemente rígidas para no deformarse con el peso de la
propia estructura en las condiciones operativas impuestas. Es
por ello, que el material de dichos elementos acostumbra ser
hormigón armado.
Las bisagras son elementos que ayudan al movimiento
articular de las compuertas que están diseñadas para girar
respecto de un eje; este elemento no existe en compuertas
flotantes. Su diseño suele basarse en unos cojinetes situados
tanto en la compuerta como en la zona de apoyo del dique, los
cuales están unidos a través de unos pasadores de acero
macizo. Por la complejidad de dicho elemento los materiales
suelen ser variados, pero predomina principalmente el acero
estructural en sus diversas composiciones. [1]
C. Elementos de estanqueidad
Los elementos de estanqueidad, son los encargados de generar
un sello lo más estanco posible entre la compuerta y la entrada
del dique seco. Ya se ha comentado que la compuerta es la
encargada de soportar la masa de agua principal; y estos
SISTEMA DE COMPUERTAS
Sistema de Compuertas
, Aponte Fabián, Tellez Edwin,
Universidad ECCI
1
