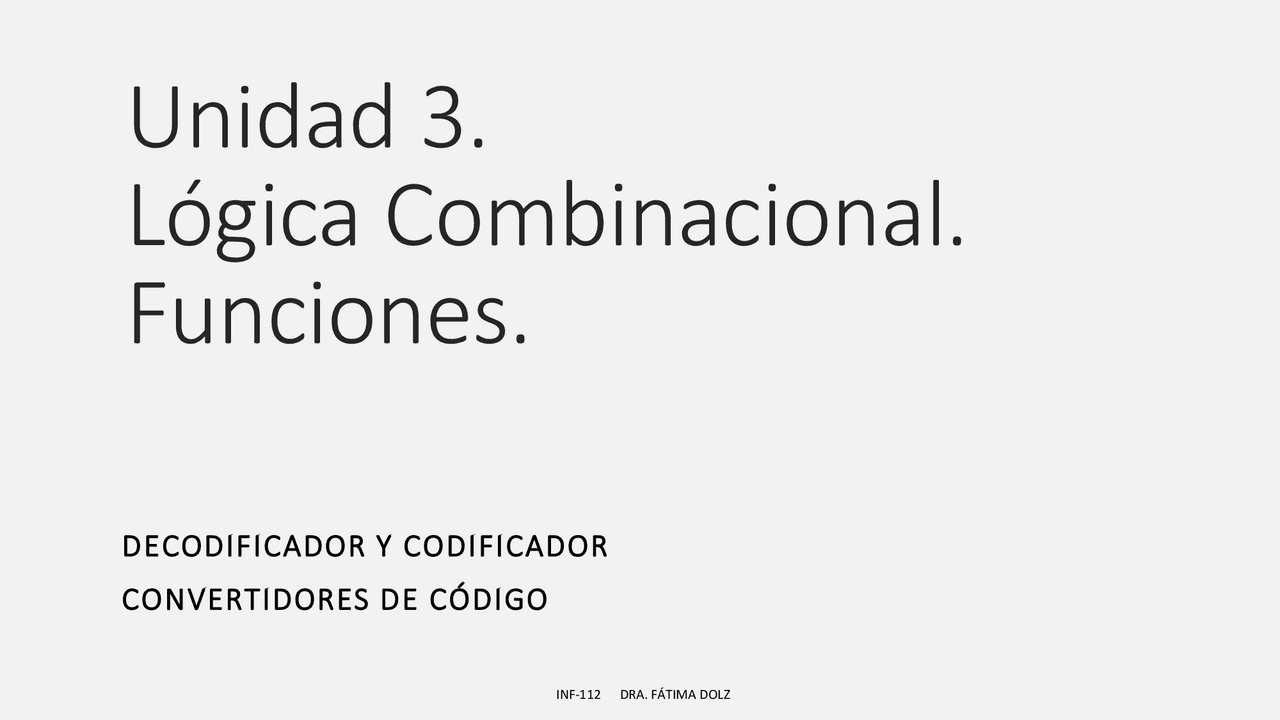

Unidad 3.
Lógica Combinacional.
Funciones.
DECODIFICADOR Y CODIFICADOR CONVERTIDORES DE CÓDIGO
Comparadores. Igualdad
INF- 112 DRA. FATIMA DOLZ Como vimos antes la puerta XOR se puede emplear como comparador básico ya que su salida es 1 si los bits de entrada son diferentes y 0 si son iguales. En la figura que sigue se muestra una puerta OR-exclusiva utilizada como comparador básico de 2 bits
Igualdad de dos bits
FIGURA 6.20 Diagrama lógico de comparación de igualdad de dos números de 2 bits. Igualdad (1) o desigualdad (0)
TABLA DE CODIFICADOR DECIMAL BCD
- Ejemplo. Convertir a binario los números BCD 00100111 Y
Conversión Binario a Gray
Se pueden utilizar puertas XOR en estas conversiones. Vemos un convertidor de 4 bits binarios a Gray
Bibliografía
Thomas Floyd. Fundamentos de Sistemas Digitales. Universidad Politécnica de Madrid. Madrid. España. 9 ° Ed. TOCCI R. & WIDMER N. & MOSS G. Sistemas Digitales. Princípios y Aplicaciones. Pearson Educacion de México. Decima Edicion.
