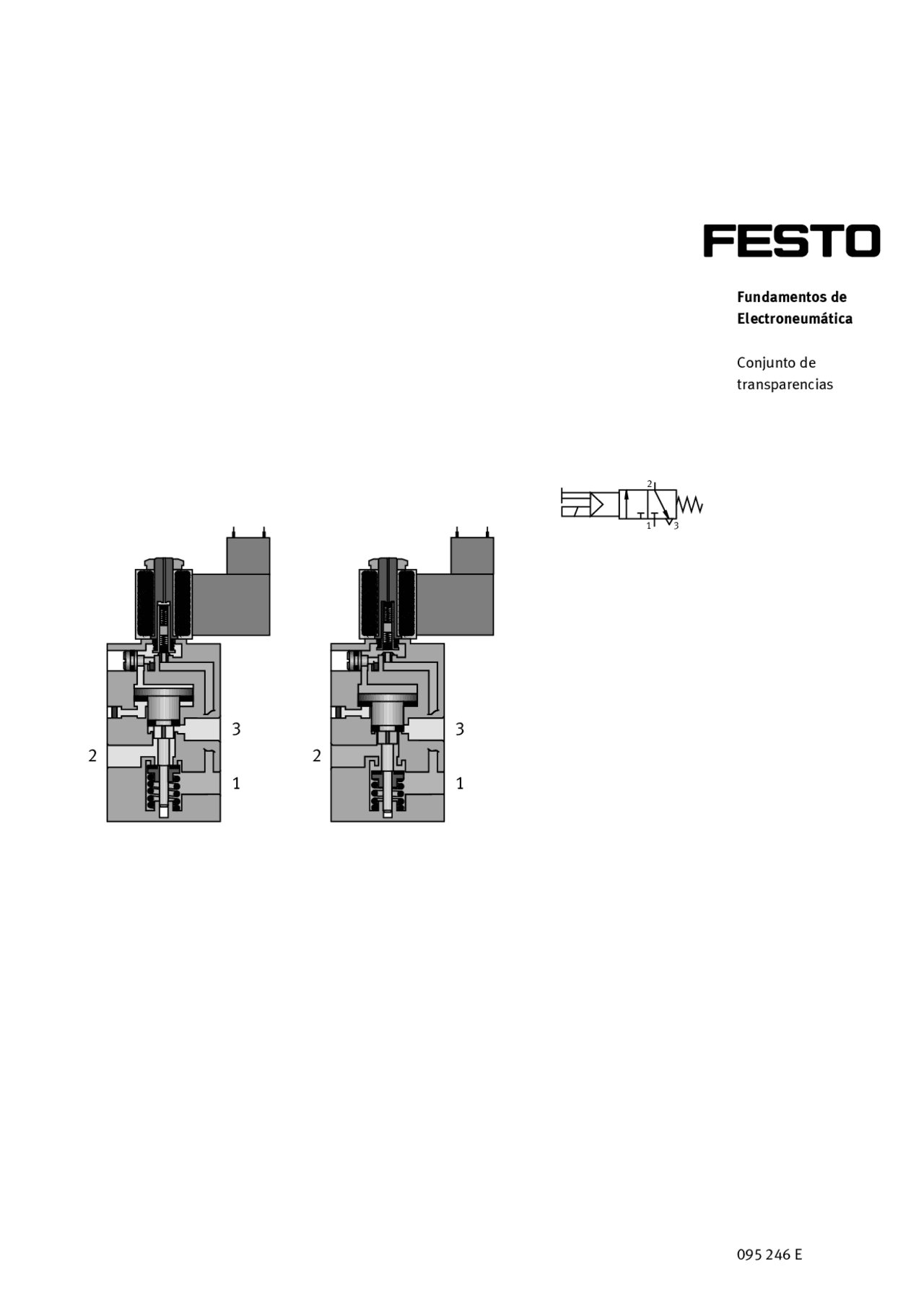

095 246 E

Fundamentos de Electroneumática

Conjunto de transparencias

2

1 3

Núm. de artículo: 095246 Denominación: EL-PN.FOLIEN-GS Referencia: D:OT-TP201-E Estado: 04/ Gráficos: Doris Schwarzenberger Layout: 25.05.2000, Beatrice Huber Autores: P. Croser, J. Thomson, F. Ebel

© Festo Didactic GmbH & Co., D-73770 Denkendorf, 2000 Internet: www.festo.com/didactic e-mail: [email protected]

Sin nuestra expresa autorización, queda terminantemente prohibida la reproducción total o parcial de este documento, así como su uso indebido y/o su exhibición o comunicación a terceros. De los infractores se exigirá el correspondiente resarcimiento de daños y perjuicios. Quedan reservados todos los derechos inherentes, en especial los de patentes, de modelos registrados y estéticos.

Índice

© Festo Didactic GmbH & Co. • Electroneumática

  • Elementos de la cadena de mando _____________________________Transparencia Elementos del sistema
  • Cilindros de simple efecto ____________________________________Transparencia Elementos neumáticos
  • Cilindros de doble efecto _____________________________________Transparencia
  • Válvulas de cierre, de caudal y de presión_______________________Transparencia
  • Válvula reguladora de presión ________________________________Transparencia
  • Válvula de estrangulación de un sólo sentido ____________________Transparencia
  • Válvula de escape rápido_____________________________________Transparencia
  • Transformación de señales eléctricas en señales neumáticas_______Transparencia Elementos electroneumáticos
  • Transformación de señales neumáticas en señales eléctricas_______Transparencia
  • Símbolos gráficos de contacto y maniobra para válvulas_________ Transparencia
  • de válvulas de vías ________________________________________ Transparencia Posiciones de maniobra y designación de las conexiones
  • Principio de funcionamiento de la bobina magnética ____________ Transparencia
  • Electroválvula de 2/2 vías sin servopilotaje ___________________ Transparencia
  • Válvulas electromagnéticas con servopilotaje _________________ Transparencia
  • Electroválvula de 3/2 vías con servopilotaje ___________________ Transparencia
  • Electroválvula de 5/2 vías con servopilotaje ___________________ Transparencia
  • Electroválvula biestable de 5/2 vías con servopilotaje __________ Transparencia
  • Electroválvula de tres posiciones de 5/3 vías __________________ Transparencia
  • Aparatos eléctricos________________________________________ Transparencia Elementos eléctricos
  • Contactos de maniobra y tipos de accionamiento ______________ Transparencia
  • Tipos de accionamiento de los elementos de maniobra__________ Transparencia
  • magnéticas y relés ________________________________________ Transparencia Signos gráficos de contactos y maniobra para bobinas
  • El relé___________________________________________________ Transparencia
  • Interruptor magnético de proximidad (Relés Reed) _____________ Transparencia
  • Dispositivos eléctricos de salida_____________________________ Transparencia

Índice

© Festo Didactic GmbH & Co. • Electroneumática

Funciones lógicas La función lógica Y (AND)___________________________________ Transparencia 26 La función lógica O (OR)____________________________________ Transparencia 27

Mando electroneumático Cadena de mando_________________________________________ Transparencia 28 Mando directo de un cilindro de simple efecto _________________ Transparencia 29 Mando directo de un cilindro de doble efecto __________________ Transparencia 30 Circuito eléctrico de retención (memoria) – Marcha prioritaria ____ Transparencia 31 Circuito eléctrico de retención (memoria) – Paro prioritario ______ Transparencia 32 Circuito electroneumático de retención (memoria) con electroválvula de impulsos _________________________________ Transparencia 33 Mando en función del recorrido _____________________________ Transparencia 34 Mando en función de presión _______________________________ Transparencia 35

Diseño de esquemas de conexionado Esquema de conexionado electroneumático ___________________ Transparencia 36 Estructura del esquema de conexionado ______________________ Transparencia 37 Diagrama desplazamiento-paso _____________________________ Transparencia 38

Esquema de conexionado de bornes Esquema de conexionado de bornes _________________________ Transparencia 39 Lista de comprobación para el esquema de conexionado de bornes _______________________________________________ Transparencia 40

Particularidades durante la conexión de bobinas magnéticas Circuitos de protección en caso de cargas inductivas ___________ Transparencia 41

Controles Lógicos Programables Mandos programables _____________________________________ Transparencia 42

© Festo Didactic GmbH & Co. TP 201, Transparencia 01

Elementos de la cadena de mando

Sistema eléctrico/

Electrónica

Neumática/

Hidráulica

– Válvulas de

vías

– Cilindros

– Motores

– Unidades

constructivas

– Interruptores

– Pulsadores

– Interruptores

de límite

– Transmisores

de programas

– Sensores

– Interruptores

– Pulsadores

– Finales de carrera

– Transmisores

de programas

– Sensores

– Detectores/

Transmisores

– Válvulas de

vías

– Válvulas de

cierre

– Válvulas de

presión

Elementos de

trabajo

Elementos de

ajuste

Elementos

de procesamiento

(Elementos

de conmutación)

Elementos de

entrada

– Contactores

– Relés

– Componentes

electrónicos

– Electromotores

– Electroimanes

– Motores lineales

– Interruptores

automáticos

– Transistores de

potencia

– Tiristores de potencia

2

© Festo Didactic GmbH & Co. • Electroneumática

Cilindros de simple efecto

El cilindro de simple efecto recibe aire a presión sólo en un lado.

La descarga de aire tiene lugar por el lado opuesto.

Los cilindros de simple efecto sólo pueden ejecutar el trabajo en el sentido de avance o en el de retroceso (según la versión).

El retroceso (o el avance) del vástago tiene lugar por medio de la fuerza de un muelle incluido en el cilindro o se produce por efecto de una fuerza externa.

Émbolo Muelle de reposición Vástago

Culata posterior Culata anterior

Junta anular Orificio de escape Conexión para aire comprimido

Camisa del cilindro

3

© Festo Didactic GmbH & Co. • Electroneumática

Cilindros de doble efecto

El cilindro de doble efecto es accionado en ambos sentidos por aire a presión.

El cilindro de doble efecto puede ejecutar trabajos en ambos sentidos de movimiento.

En los cilindros de vástago simple, la fuerza ejercida sobre el émbolo es algo mayor en el movimiento de avance que en el de retroceso.

Culata posterior

Émbolo Vástago del émbolo

Culata anterior

Anillo rascador

Camisa del cilindro

© Festo Didactic GmbH & Co.

TP 201,

03

Transparencia

Cilindros de doble efecto

© Festo Didactic GmbH & Co. TP 201, Transparencia 04

Válvulas de cierre, de caudal y de presión

Válvulas de cierre

Válvula de caudal

Válvulas de presión

  • Válvula de antirretorno
  • Válvula de estrangulación, ajustable
  • Válvula de antirretorno,

bajo presión de resorte

  • Válvula selectora (función O)
  • Válvula de escape rápido
  • Válvula de estrangulación y retención
  • Válvula reguladora de presión, ajustable

sin orificio de escape

  • Válvula reguladora de presión, ajustable

con orificio de escape

  • Válvula de mando de presión con

alimentación externa

  • Válvula limitadora de presión
  • Combinación de válvula

de mando de presión

  • Válvula de simultaneidad (función Y)

5

© Festo Didactic GmbH & Co. • Electroneumática

Válvula reguladora de presión

Las válvulas reguladoras de presión se emplean para mantener la presión de salida constante, independientemente de las oscilaciones de la presión de entrada y del consumo de aire.

Al aumentar la presión en la salida, la membrana se mueve contra la fuerza elástica; disminuye, o se cierra completamente, la sección transversal de paso en el asiento de la válvula.

Al disminuir la presión en la salida, el muelle empuja la membrana; aumenta o se cierra la sección transversal de paso en el asiento de la válvula.

La presión de salida es ajustable.

La presión de entrada debe ser más alta que la presión de salida.

P1 P2 P1 P 1

3

2

6

© Festo Didactic GmbH & Co. • Electroneumática

Válvula de estrangulación de un sólo sentido

La válvula de estrangulación bloquea el paso de aire en un sólo sentido; por eso, la corriente de aire tiene que pasar en ese sentido a través de un estrangulador regulable.

La corriente de aire proveniente del sentido contrario hace que la junta del elemento de retención se levante del asiento. Entonces el aire a presión puede pasar en ese sentido casi sin dificultad alguna.

La válvula debe instalarse tan cerca del cilindro como sea posible.

4

5

2 1Y1 1Y 13

1A

1V2 1V

1V

© Festo Didactic GmbH & Co.

TP 201,

06

Transparencia

Válvula de estrangulación de un sólo sentido

1Y

1Y

1A

1V

1V

1V

© Festo Didactic GmbH & Co.

TP 201,

07

Transparencia

Válvula de escape rápido

1Y

1A

1 1V

1V

1V

1Y

3 1 1A

1V

8

© Festo Didactic GmbH & Co. • Electroneumática

Transformación de señales eléctricas en señales neumáticas

Cuando se emplean mandos que utilizan el aire a presión y la electricidad como elementos de trabajo es necesario contar también con sistemas convertidores.

Las válvulas electromagnéticas transforman las señales eléctricas en señales neumáticas.

Las válvulas electromagnéticas se componen de: · Una válvula neumática y de · una bobina que activa la válvula

2 1 3

Sin activar Activada

3 3

1 1

2 2
