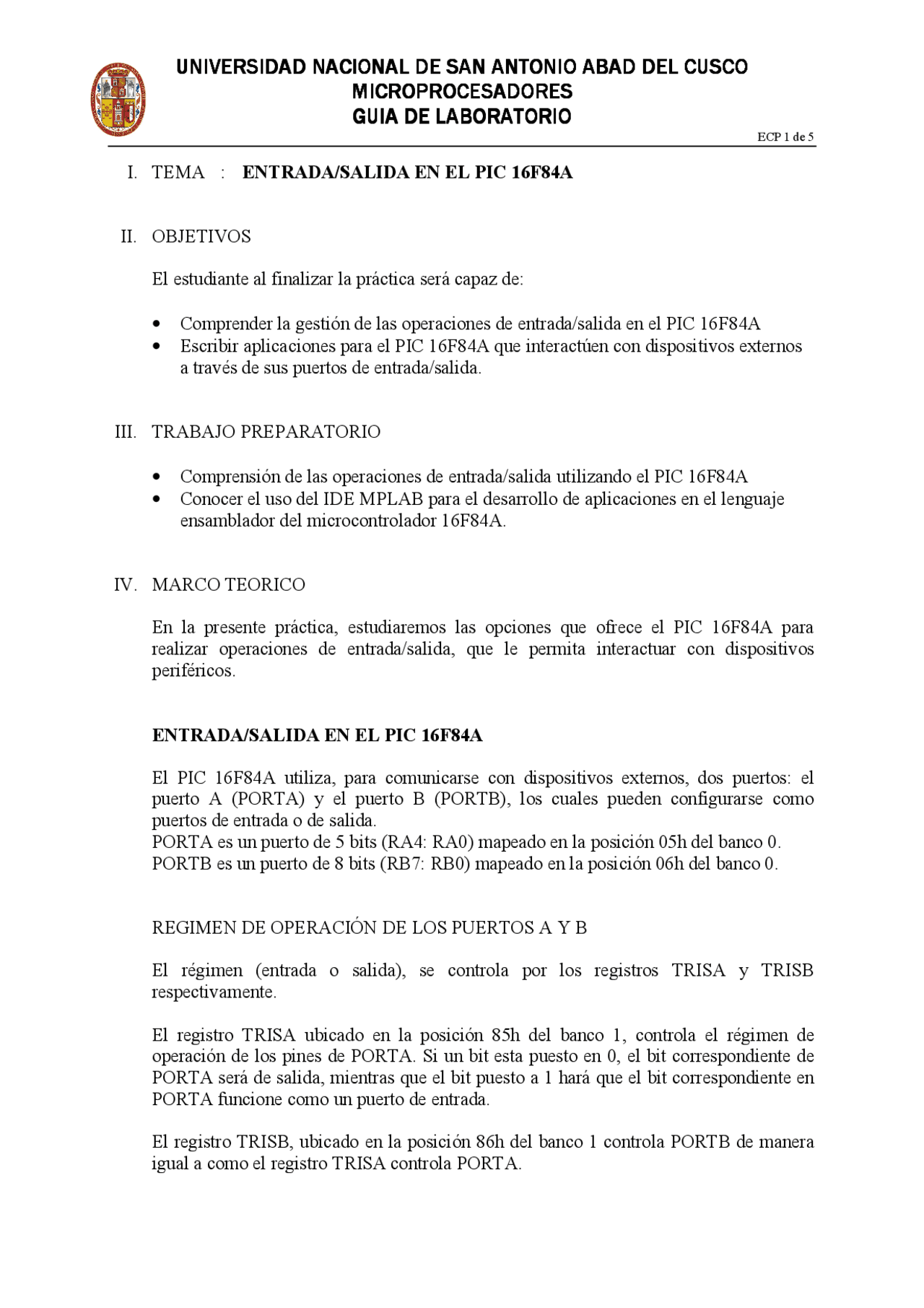

I. TEMA : ENTRADA/SALIDA EN EL PIC 16F84A
II. OBJETIVOS
El estudiante al finalizar la práctica será capaz de:
• Comprender la gestión de las operaciones de entrada/salida en el PIC 16F84A
• Escribir aplicaciones para el PIC 16F84A que interactúen con dispositivos externos
a través de sus puertos de entrada/salida.
III. TRABAJO PREPARATORIO
• Comprensión de las operaciones de entrada/salida utilizando el PIC 16F84A
• Conocer el uso del IDE MPLAB para el desarrollo de aplicaciones en el lenguaje
ensamblador del microcontrolador 16F84A.
IV. MARCO TEORICO
En la presente práctica, estudiaremos las opciones que ofrece el PIC 16F84A para
realizar operaciones de entrada/salida, que le permita interactuar con dispositivos
periféricos.
ENTRADA/SALIDA EN EL PIC 16F84A
El PIC 16F84A utiliza, para comunicarse con dispositivos externos, dos puertos: el
puerto A (PORTA) y el puerto B (PORTB), los cuales pueden configurarse como
puertos de entrada o de salida.
PORTA es un puerto de 5 bits (RA4: RA0) mapeado en la posición 05h del banco 0.
PORTB es un puerto de 8 bits (RB7: RB0) mapeado en la posición 06h del banco 0.
REGIMEN DE OPERACIÓN DE LOS PUERTOS A Y B
El régimen (entrada o salida), se controla por los registros TRISA y TRISB
respectivamente.
El registro TRISA ubicado en la posición 85h del banco 1, controla el régimen de
operación de los pines de PORTA. Si un bit esta puesto en 0, el bit correspondiente de
PORTA será de salida, mientras que el bit puesto a 1 hará que el bit correspondiente en
PORTA funcione como un puerto de entrada.
El registro TRISB, ubicado en la posición 86h del banco 1 controla PORTB de manera
igual a como el registro TRISA controla PORTA.
