Paso a paso muy bien explicado y detallado (tanto gráfica, como textualmente), el procedimiento que se debe hacer para obtener la resistencia equivalente en circuito mixto, verificando el resultado en el simulador TinkerCad.
Tipo: Ejercicios
1 / 7
Esta página no es visible en la vista previa
¡No te pierdas las partes importantes!

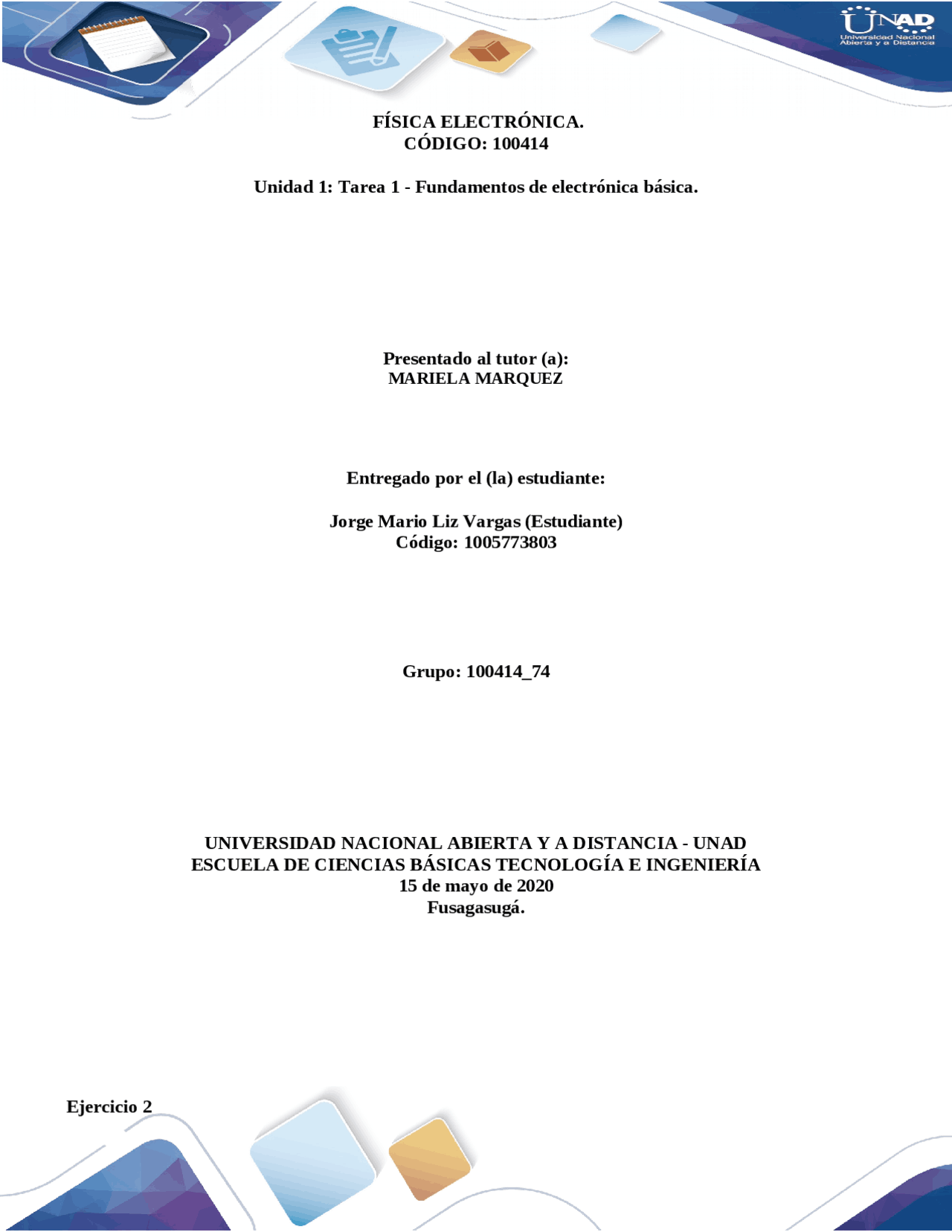

Unidad 1: Tarea 1 - Fundamentos de electrónica básica. Presentado al tutor (a): MARIELA MARQUEZ Entregado por el (la) estudiante: Jorge Mario Liz Vargas (Estudiante) Código: 1005773803 Grupo: 100414_ UNIVERSIDAD NACIONAL ABIERTA Y A DISTANCIA - UNAD ESCUELA DE CIENCIAS BÁSICAS TECNOLOGÍA E INGENIERÍA 15 de mayo de 2020 Fusagasugá. Ejercicio 2
En la figura 1 se encuentra un circuito, este está compuesto por resistencias en serie y paralelo. El estudiante debe desarrollar un proceso que permita encontrar la resistencia equivalente entre los terminales a y b del circuito. Debe tener en cuenta que el circuito es una combinación de resistencias en serie y paralelo, y este proceso debe justificarse paso a paso. Figura 1 Aclaraciones El valor de las resistencias para el ejercicio de la figura 1 está dado en la tabla 1, cada estudiante debe sumarle el ultimo digito de su código al valor de cada una de las resistencias y resolver el ejercicio. Ejemplo: último digito del código 5 10k + 5 = 15k El nombre y por lo tanto orden de las resistencias debe ser escogido por cada uno de los estudiantes. Resistencia Valor R1 10KΩΩ R2 12KΩΩ
Fi g1.2 Gráfico del paso 2 del desarrollo. (Liz, 2020). Aplicando la fórmula. Por tanto: REq 2 = R 11 ∗ REq 1 R 11 + REq 1
33 k ∗19,503 k 33 k + 19,503 k
643,599 k 52,503 k =12,258 k Ahora, podemos resolver la siguiente parte serie del circuito: Fi g1.3 Gráfico del paso 3 del desarrollo. (Liz, 2020). sumando las resistencias, por lo tanto: REq 3 = R 15 + REq 2 =27,258 K podemos resolver la siguiente parte paralela del circuito:
Fi g1.4 Gráfico del paso 4 del desarrollo. (Liz, 2020). Aplicando la fórmula. Por tanto: REq 4 =
4 k ∗ 23 k 4 k + 23 k
92 k 27 k =3,40 k Ahora, podemos resolver la siguiente parte serie del circuito: Fi g1.5 Gráfico del paso 5 del desarrollo. (Liz, 2020). sumando las resistencias, por lo tanto: REq 5 = R 14 + REq 4 =11,4 K ahora podemos resolver la siguiente parte paralela del circuito:
sumando las resistencias, y de esta manera encontrar la resistencia total o equivalente del circuito mixto planteado, que sería: RT = R 16 + REq 6 =21,03 K y como vemos, al simular el circuito en el software TinkerCad, comprobamos que obtenemos el mismo resultado: Fig2. Comprobación de la solución del ejercicio 2. (Liz, 2020).
