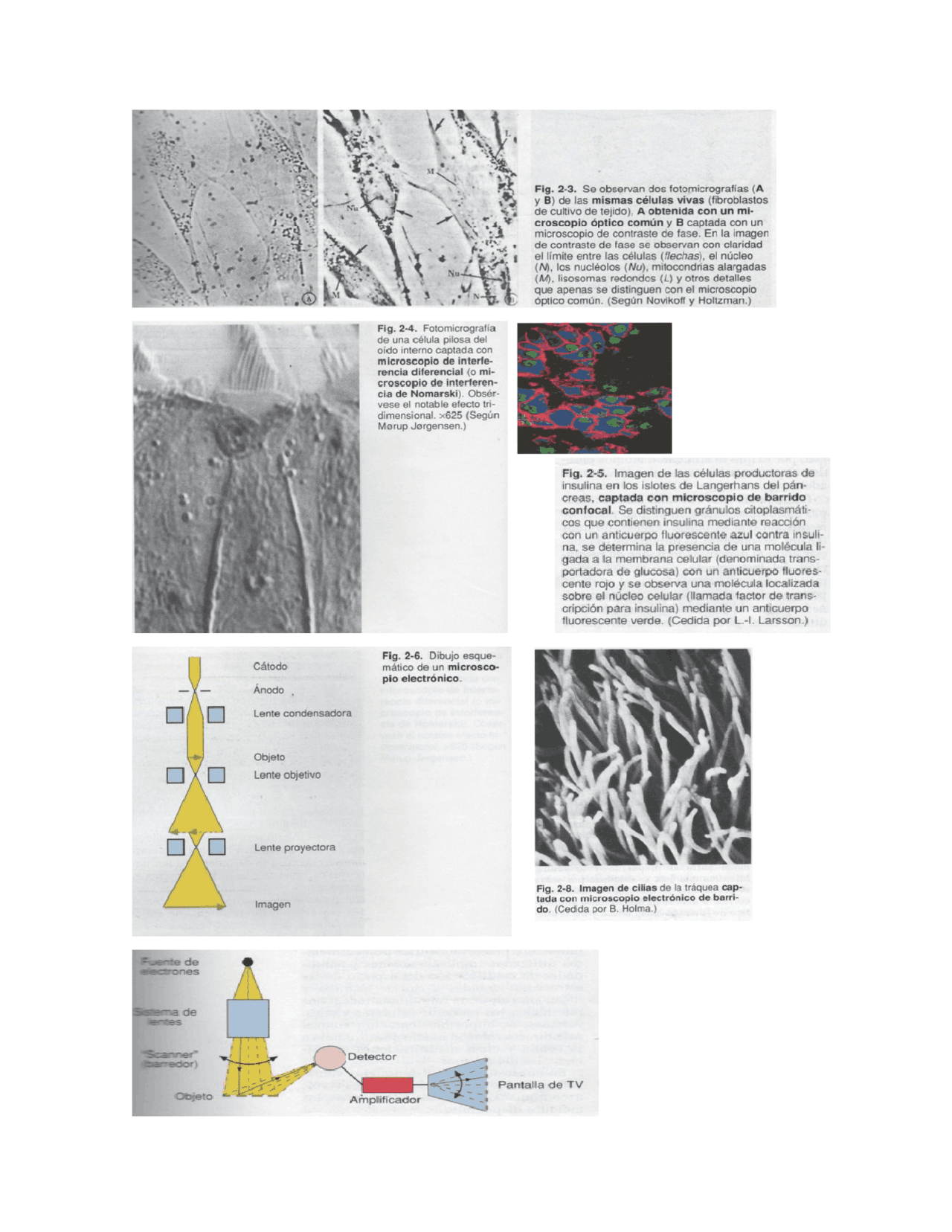

Fig. 2-3. Se observan dos fotomicrografías (A y B) de las mismas células vivas (fibroblastos de cultivo de tejido), A obtenida con un mi- croscopio óptico común y B captada con un microscopio de contraste de fase. En la imagen de contraste de fase se observan con claridad el límite entre las células (flechas), el núcleo (M), los nucléolos (Nu), mitocondrias alargadas (M), lisosomas redondos (L) y otros detalles que apenas se distinguen con el microscopio óptico común. (Según Novikoff y Holizman.) Fig. 2-4. Fotomicrografía de una célula pilosa del oído interno captada con microscopio de interfe- rencia diferencial (o mi- croscopio de interferen- cia de Nomarski). Obsór- vese el notable efecto tri- dimensional. x625 (Según Morup Jorgensen.) Fig. 2-5. Imagen de las células productoras de insulina en los islotes de Langerhans del pán- creas, captada con microscopio de barrido ¡confacal. Se distinguen gránulos citoplasmáti- cos que contienen insulina mediante reacción «con un anticuerpo fluorescente azul contra insuli- na, se determina la presencia de una molécula li- gada a la membrana celular (denominada trans- portadora de glucosa) con un anticuerpo fluores- ente rojo y se observa una molécula localizada sobre el núcleo celular (lamada factor de trans- cripción para insulina) mediante un anticuerpo fluorescente verde. (Cedida por L.-l. Larsson.) Fig. 2-6. Dibujo esque- Cátodo: mático de un microsco- pio electrónico. Ánodo , Lente condensadora Objeto Lente objetivo Lente proyectora Fig. 2-8. Imagen de cilias de la tráquea cap- Imagen tada con microscopio electrónico de barri- do. (Cedida por B. Holma.) Pantalla de TV
