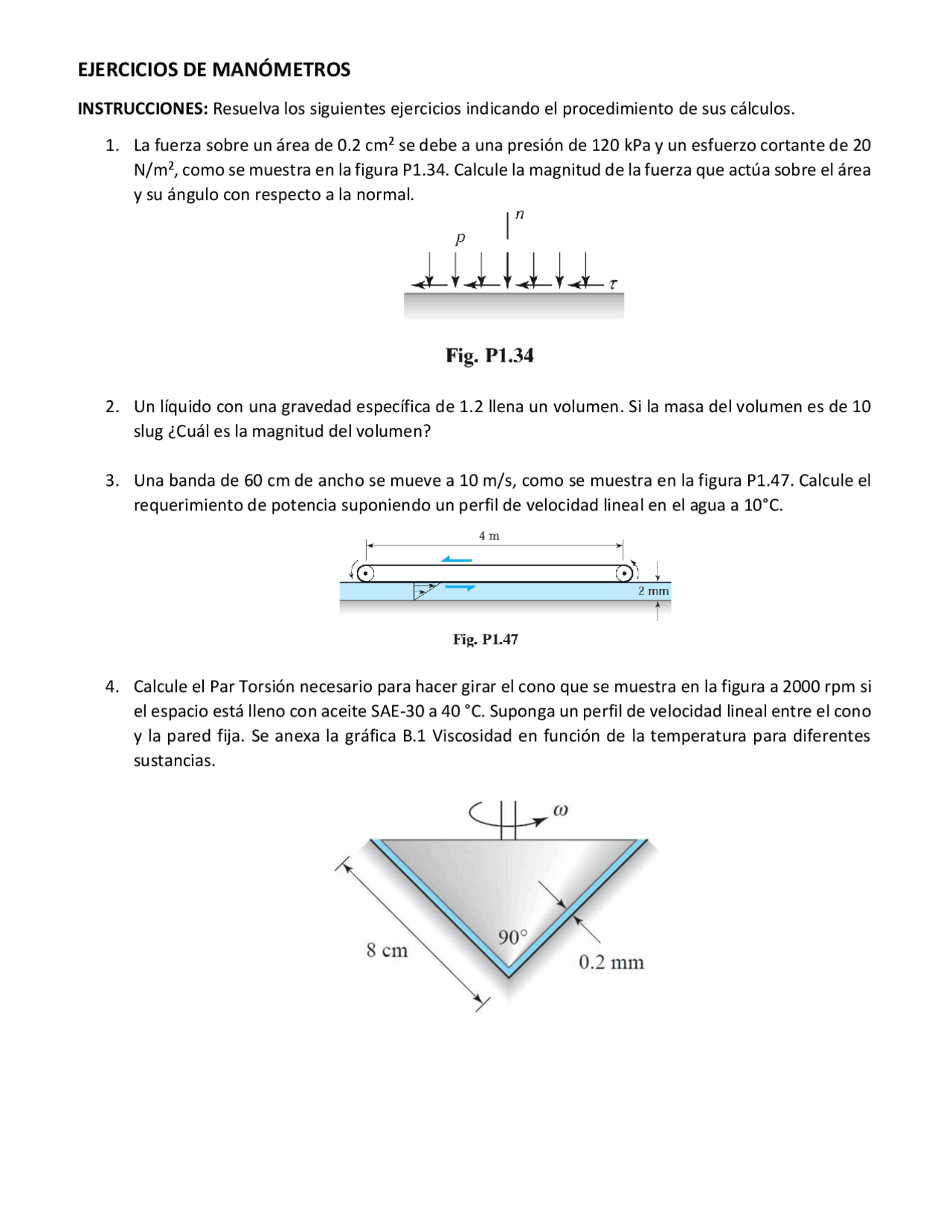

EJERCICIOS DE MANÓMETROS
INSTRUCCIONES: Resuelva los siguientes ejercicios indicando el procedimiento de sus cálculos.
1. La fuerza sobre un área de 0.2 cm2 se debe a una presión de 120 kPa y un esfuerzo cortante de 20
N/m2, como se muestra en la figura P1.34. Calcule la magnitud de la fuerza que actúa sobre el área
y su ángulo con respecto a la normal.
2. Un líquido con una gravedad específica de 1.2 llena un volumen. Si la masa del volumen es de 10
slug ¿Cuál es la magnitud del volumen?
3. Una banda de 60 cm de ancho se mueve a 10 m/s, como se muestra en la figura P1.47. Calcule el
requerimiento de potencia suponiendo un perfil de velocidad lineal en el agua a 10°C.
4. Calcule el Par Torsión necesario para hacer girar el cono que se muestra en la figura a 2000 rpm si
el espacio está lleno con aceite SAE-30 a 40 °C. Suponga un perfil de velocidad lineal entre el cono
y la pared fija. Se anexa la gráfica B.1 Viscosidad en función de la temperatura para diferentes
sustancias.
