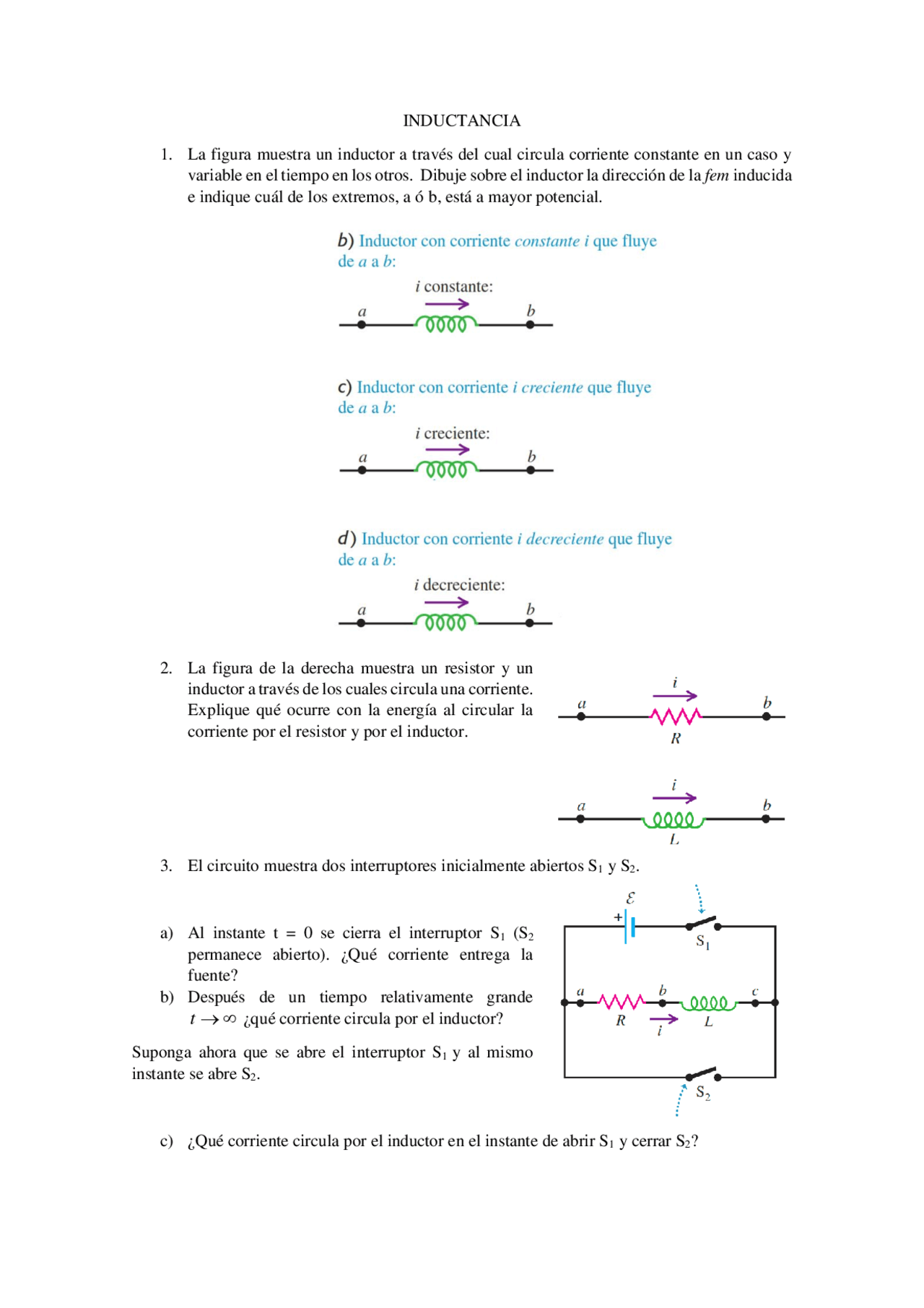

INDUCTANCIA
1. La figura muestra un inductor a través del cual circula corriente constante en un caso y
variable en el tiempo en los otros. Dibuje sobre el inductor la dirección de la fem inducida
e indique cuál de los extremos, a ó b, está a mayor potencial.
2. La figura de la derecha muestra un resistor y un
inductor a través de los cuales circula una corriente.
Explique qué ocurre con la energía al circular la
corriente por el resistor y por el inductor.
3. El circuito muestra dos interruptores inicialmente abiertos S1 y S2.
a) Al instante t = 0 se cierra el interruptor S1 (S2
permanece abierto). ¿Qué corriente entrega la
fuente?
b) Después de un tiempo relativamente grande
t
¿qué corriente circula por el inductor?
Suponga ahora que se abre el interruptor S1 y al mismo
instante se abre S2.
c) ¿Qué corriente circula por el inductor en el instante de abrir S1 y cerrar S2?
