1.40
0.9
V-01
3.00 1.40
0.9
V-01
3.00
ASCENSOR
ASCENSOR
VESTÍBULO
DE SALIDA DE
EMERGENCIA
HALL
NPT + 3.50
C1
C1
C1
MESA
1.00x 2.00
MESA
1.00x 2.00
MESA
1.00x 2.00
NPT + 3.50
NPT + 3.50
P-1 P-1
LOCKERS DE
ALUMINIO
LOCKERS DE
ALUMINIO
VESTUARIO
PISO CERAMICO BLANCO
ANTIDESLIZANTE SAN LORENZO
0.45x0.45m
NPT. + 0.20m.
S.S.H.H VARONES
PISO CERAMICO BLANCO
ANTIDESLIZANTE SAN LORENZO
0.45x0.45m
NPT. + 0.20m.
S.S.H.H DAMAS
PISO CERAMICO BLANCO
ANTIDESLIZANTE SAN LORENZO
0.45x0.45m
NPT. + 0.20m.
P-1
P-3
P-2
P-1
P-2
P-1
P-1
P-2
1.40
0.9
V-01
3.00
MESA
1.00x 2.00
LAB. ANALISIS DE FIBRAS
PISO CERAMICO BLANCO
ANTIDESLIZANTE SAN LORENZO
0.45x0.45m
NPT. + 3.44m.
P-1
LABORATORIO DE SUELOS
NPT. + 3.44m.
MESA
1.00x 2.00
ALMACEN DE MATERIALES
NPT. + 3.44m
CAMARA DE GERMINACIÓN
NPT. + 3.44m.
LAB.BIOFERTILIZANTE
NPT. + 3.44m.
LAB.BIOFERTILIZANTE
PISO VINÍLICO
CONDUCTIVO GRIS 2MM
WOLFLOR
NPT. + 3.44m.
LAB.MICROBIOLOGIA
PISO VINÍLICO
CONDUCTIVO GRIS 2MM
WOLFLOR
NPT. + 0.20m.
PISO CEMENTO PULIDO DE
ANTIDESLIZANTE
ALMACEN DE
MATERIALES
PISO CEMENTO PULIDO DE
ANTIDESLIZANTE
PISO CEMENTO PULIDO DE
ANTIDESLIZANTE
PISO CEMENTO PULIDO DE
ANTIDESLIZANTE
PISO CEMENTO PULIDO DE
ANTIDESLIZANTE
ALMACEN DE
MATERIALES
NPT. + 3.44m
PISO CEMENTO PULIDO DE
ANTIDESLIZANTE
P-2P-2
A
B
C
D
E
A
B
C
D
E
1 2 3 4 5 6 7 8
12345678
0.10 3.49 0.10 2.81 0.10 3.15 0.10 3.15 0.10
0.50 4.85 0.50 0.50
1.890.153.055.810.503.100.502.53
0.21
2.75
0.20
16.64
4.82 2.91 0.50
.50 5.22 3.12 2.72 .15 2.94 .50 5.09 .50 4.85 .50 4.82 .50 2.92 .50
6.34 0.40 2.43 0.40 4.070.30 0.30
21.49
MONTACARGA
NPT. + 3.44m.
ALMACEN DE
MATERIALES
PISO CEMENTO PULIDO DE
ANTIDESLIZANTE
NPT. + 3.44m.
P-1
P-1
V-1 V-2
V-3 V-1V-1
V-1
V-3
DESINFECCIÓN
NPT. + 3.44m.
PISO CERAMICO BLANCO
ANTIDESLIZANTE SAN LORENZO
0.45x0.45m
DESINFECCIÓN
NPT. + 3.44m.
PISO CERAMICO BLANCO
ANTIDESLIZANTE SAN LORENZO
0.45x0.45m
ALMACEN DE MATERIALES
NPT. + 3.44m
PISO CEMENTO PULIDO DE
ANTIDESLIZANTE
0.40 2.35 0.20 1.55 0.70 0.40 0.49 1.94 0.40 4.43 7.18
5.40 2.83 4.64 7.18
P-4

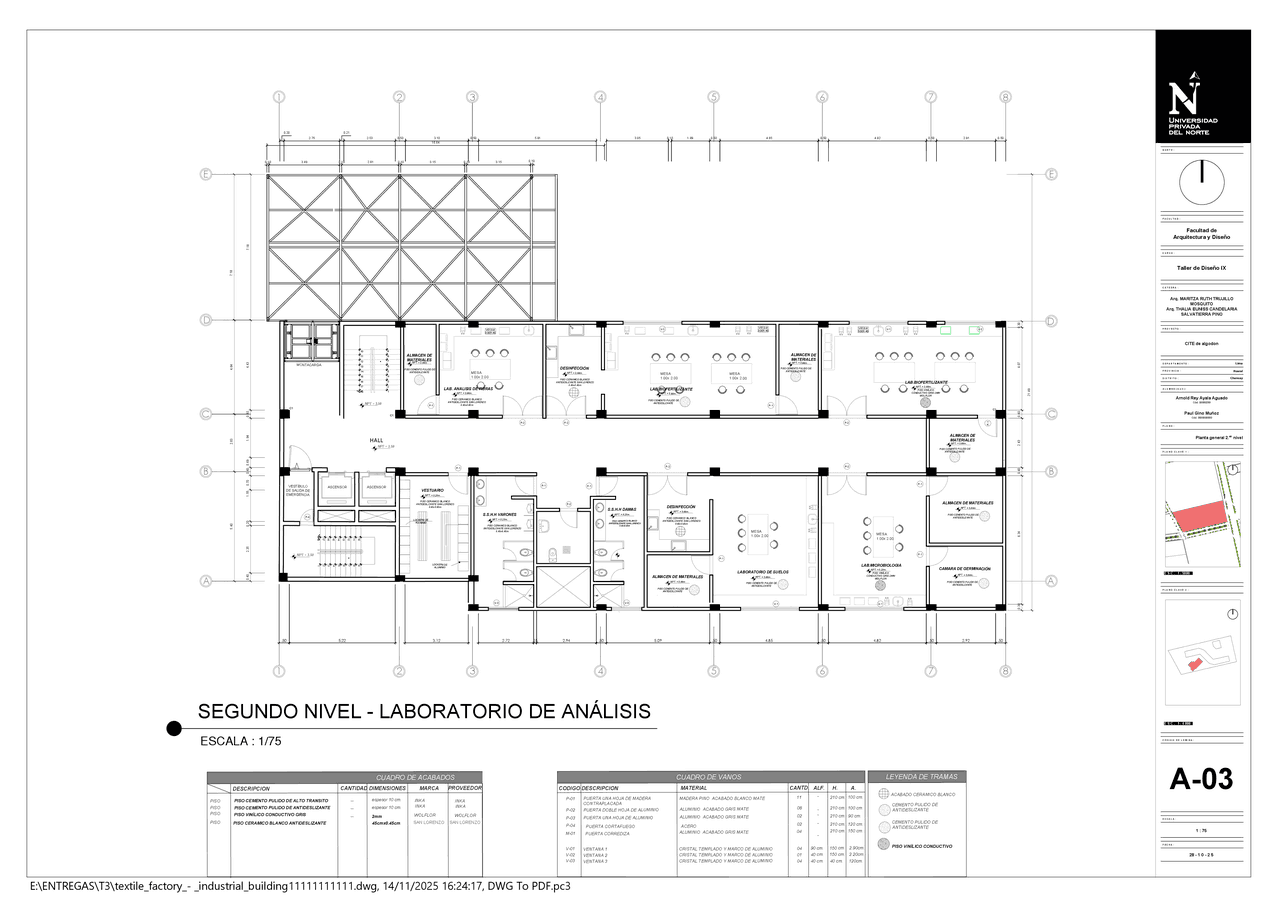

SEGUNDO NIVEL - LABORATORIO DE ANÁLISIS
ESCALA : 1/75
10
11
12
13
14
15
16
17
18
9
8
7
6
5
4
3
2
1
10
11
12
13
14
15
16
17
18
9
8
7
6
5
4
3
2
1
F A C U L T A D :
Facultad de
Arquitectura y Diseño
N O R T E :
C U R S O :
C Á T E D R A :
Arq. MARITZA RUTH TRUJILLO
MOSQUITO
Arq. THALIA EUNISS CANDELARIA
SALVATIERRA PINO
P R O Y E C T O :
CITE de algodon
D E P A R T A M E N T O :
P R O V I N C I A :
D I S T R I T O :
Lima
Huaral
Chancay
A L U M N O ( A ) ( S ) :
F E C H A :
28 - 1 0 - 2 5
E S C A L A :
1 : 75
C Ó D I G O D E L Á M I N A :
A-03
Taller de Diseño IX
Arnold Rey Ayala Aguado
Cód. 00050293
P L A N O :
Planta general 2.er nivel
P L A N O C L A V E 1 :
P L A N O C L A V E 2 :
Paul Gino Muñoz
Cód. 0000000000
E S C . 1 : 5000
E S C . 1 : 4 000
DESCRIPCION
PISO
PISO CEMENTO PULIDO DE ALTO TRANSITO
CANTIDAD DIMENSIONES
--
--
--
espesor 10 cm.
2mm
CUADRO DE ACABADOS
MARCA
INKA
PROVEEDOR
CODIGO DESCRIPCION
CUADRO DE VANOS
MATERIAL
LEYENDA DE TRAMAS
CANTD.
ALF.
H.
A.
ACABADO CERAMICO BLANCO
P-04
ACERO
02 -
-
210 cm.
120 cm.
P-01
PUERTA UNA HOJA DE MADERA
CONTRAPLACADA
MADERA PINO ACABADO BLANCO MATE
11 -210 cm.
100 cm.
P-02
PUERTA DOBLE HOJA DE ALUMINIO
ALUMINIO ACABADO GRIS MATE
08 -
210 cm.
100 cm.
P-03
PUERTA UNA HOJA DE ALUMINIO ALUMINIO ACABADO GRIS MATE
02 -210 cm. 90 cm.
PUERTA CORTAFUEGO
V-01
VENTANA 1
CRISTAL TEMPLADO Y MARCO DE ALUMINIO
04
V-03
VENTANA 3
04
CRISTAL TEMPLADO Y MARCO DE ALUMINIO
V-02
VENTANA 2
01
CRISTAL TEMPLADO Y MARCO DE ALUMINIO
40 cm.
40 cm.
120cm.
40 cm.
150 cm.
2.20cm.
90 cm.
150 cm.
2.90cm.
PISO
PISO
PISO CEMENTO PULIDO DE ANTIDESLIZANTE
PISO VINÍLICO CONDUCTIVO GRIS
INKA
WOLFLOR
INKA
INKA
WOLFLOR
espesor 10 cm.
PISO
PISO CERAMICO BLANCO ANTIDESLIZANTE
45cmx0.45cm.SAN LORENZO SAN LORENZO
CEMENTO PULIDO DE
ANTIDESLIZANTE
CEMENTO PULIDO DE
ANTIDESLIZANTE
PISO VINÍLICO CONDUCTIVO
M-01
PUERTA CORREDIZA
ALUMINIO ACABADO GRIS MATE
04 210 cm.
150 cm.
E:\ENTREGAS\T3\textile_factory_- _industrial_building11111111111.dwg, 14/11/2025 16:24:17, DWG To PDF.pc3
