T e c n o l o g í a
d e l
H o r m i g ó n
FACULTAD NACIONAL DE INGENIERIA
INGENIERIA CIVIL

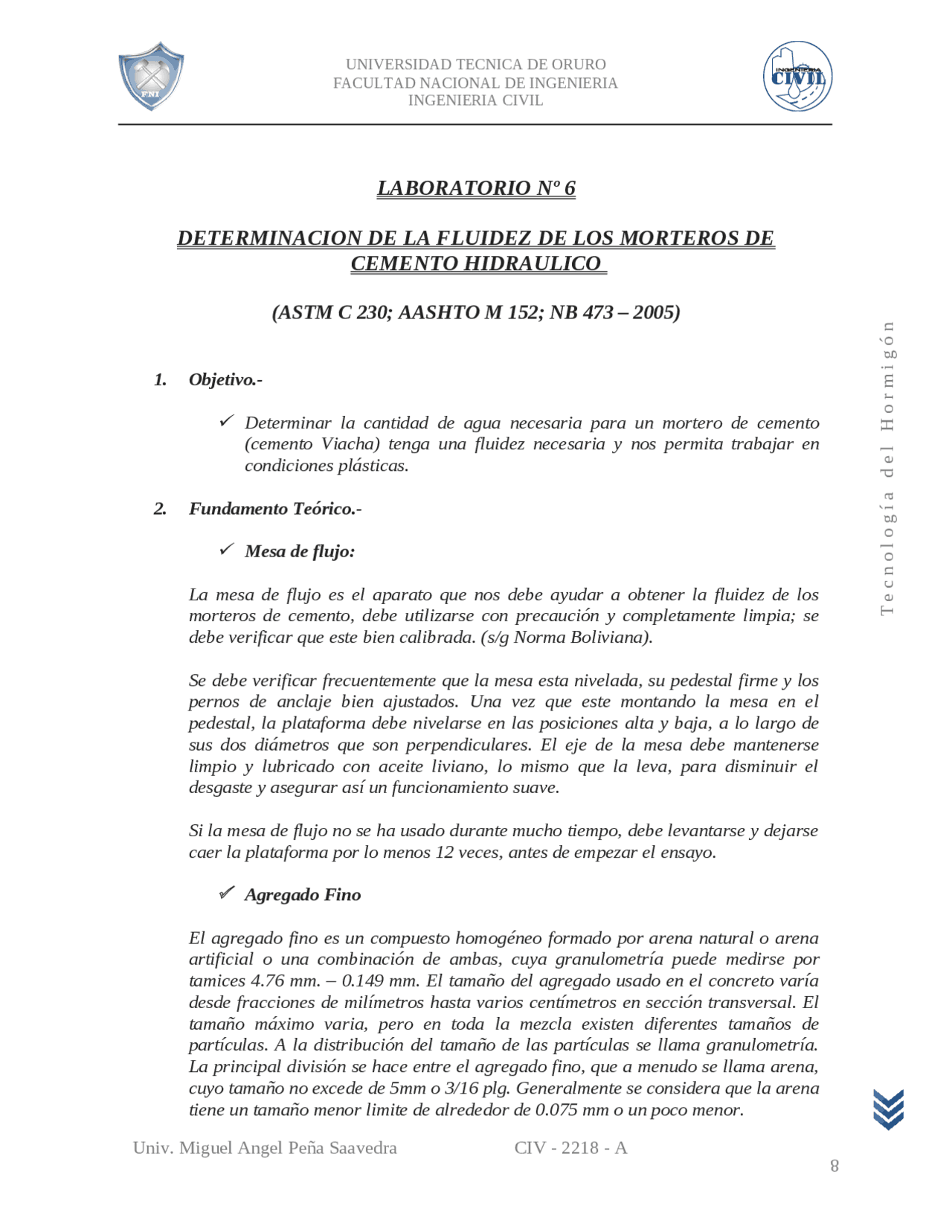

LABORATORIO Nº 6
DETERMINACION DE LA FLUIDEZ DE LOS MORTEROS DE
CEMENTO HIDRAULICO
(ASTM C 230; AASHTO M 152; NB 473 – 2005)
1. Objetivo.-
Determinar la cantidad de agua necesaria para un mortero de cemento
(cemento Viacha) tenga una fluidez necesaria y nos permita trabajar en
condiciones plásticas.
2. Fundamento Teórico.-
Mesa de flujo:
La mesa de flujo es el aparato que nos debe ayudar a obtener la fluidez de los
morteros de cemento, debe utilizarse con precaución y completamente limpia; se
debe verificar que este bien calibrada. (s/g Norma Boliviana).
Se debe verificar frecuentemente que la mesa esta nivelada, su pedestal firme y los
pernos de anclaje bien ajustados. Una vez que este montando la mesa en el
pedestal, la plataforma debe nivelarse en las posiciones alta y baja, a lo largo de
sus dos diámetros que son perpendiculares. El eje de la mesa debe mantenerse
limpio y lubricado con aceite liviano, lo mismo que la leva, para disminuir el
desgaste y asegurar así un funcionamiento suave.
Si la mesa de flujo no se ha usado durante mucho tiempo, debe levantarse y dejarse
caer la plataforma por lo menos 12 veces, antes de empezar el ensayo.
Agregado Fino
El agregado fino es un compuesto homogéneo formado por arena natural o arena
artificial o una combinación de ambas, cuya granulometría puede medirse por
tamices 4.76 mm. – 0.149 mm. El tamaño del agregado usado en el concreto varía
desde fracciones de milímetros hasta varios centímetros en sección transversal. El
tamaño máximo varia, pero en toda la mezcla existen diferentes tamaños de
partículas. A la distribución del tamaño de las partículas se llama granulometría.
La principal división se hace entre el agregado fino, que a menudo se llama arena,
cuyo tamaño no excede de 5mm o 3/16 plg. Generalmente se considera que la arena
tiene un tamaño menor limite de alrededor de 0.075 mm o un poco menor.
Univ. Miguel Angel Peña Saavedra CIV - 2218 - A
T e c n o l o g í a
d e l
H o r m i g ó n
FACULTAD NACIONAL DE INGENIERIA
INGENIERIA CIVIL
El material entre 0.06 mm y 0.002 mm se clasifica como limo y las partículas
menores se denominan arcilla.
Condiciones Ambientales S/G Norma Boliviana
Durante el ensayo la temperatura del ambiente debe estar comprendida entre 20 a
28 °C y la del agua del amasado debe ser 23 ± 2 °C. La humedad relativa del
ambiente no debe ser menor de 50%.
3. Materiales y Equipo.-
Materiales
Cemento seco
Agua destilada (Agua potable)
A.F. (Agregado Fino)
Equipo
Mesa de flujo
Molde troncocónico
Apisonador metálico
Juego de tamices (N°4, 8, 16, 30, 50, 100, base)
Vaso de precipitado
Probeta
Termómetro
Flexo o regla
Gotero
Balanza de 1000 [gr] de capacidad. Sensible al 0.01 de gramo.
Accesorios
Recipientes no absorbentes
Espátula
Brocha
Hornilla
Guantes quirúrgicos
Toallas pequeñas o paños
Univ. Miguel Angel Peña Saavedra CIV - 2218 - A
T e c n o l o g í a
d e l
H o r m i g ó n
FACULTAD NACIONAL DE INGENIERIA
INGENIERIA CIVIL
Preparación del mortero:
Mezclar la pasta de cemento con el agregado fino (arena gradada según la
especificación)
Llenado del molde
Se debe limpiar y secar la plataforma de la mesa de flujo, se coloca el molde
en el centro de la mesa de flujo.
Usando la espátula se coloca una capa de mortero de unos 25 mm
aproximadamente de espesor.
Las dos capas deben ser compactadas en un minuto.
Luego se procede a apisonar con unos golpes compactando uniformemente
distribuidos sobre todo la superficie de la primera capa.
En seguida se llena el molde con una segunda capa se debe apisonar con
otros 20 golpes al igual que la primera capa.
Se retira los excesos de mortero y e alisa la superficie con la espátula
(palustre).
Determinación de la fluidez
Lleno el molde, se limpia y se seca la plataforma de la mesa, teniendo
cuidado de secar el agua que esta alrededor de la base del molde.
Después de un minuto de terminada la operación de mezclado, se retira el
molde levantándolo en forma vertical e inmediatamente se debe dejar caer
la mesa de flujo accionándola con la manivela operando en sentido anti-
horario produciendo 25 golpes en un tiempo de 15 segundos.
Enseguida rápidamente se debe medir el diámetro de la base de la muestra,
por lo menos en cuatro puntos equidistantes y se calcula el diámetro
promedio.
Univ. Miguel Angel Peña Saavedra CIV - 2218 - A
T e c n o l o g í a
d e l
H o r m i g ó n
FACULTAD NACIONAL DE INGENIERIA
INGENIERIA CIVIL
**_6. Obtención y registro de datos.-
- Cálculos y/o graficas.-_**
En este ensayo se debe calcular los valores de los pesos retenidos en cada tamiz, a
partir de esta especificación y para que con estos pesos, se pueda elaborar el
cemento de mortero de cemento.
Univ. Miguel Angel Peña Saavedra CIV - 2218 - A
Agua = 165 [ml]
N° LECTURAS
DIAMETRO
[mm]
DIAMETRO
PROMEDIO [mm]
DIAMETRO
ORIGINAL [mm]
Agua = 160 [ml]
N° LECTURAS
DIAMETRO
[mm]
DIAMETRO
PROMEDIO [mm]
DIAMETRO
ORIGINAL [mm]
N° LECTURAS
DIAMETRO
[mm]
DIAMETRO
PROMEDIO [mm]
DIAMETRO
ORIGINAL [mm]
Agua = 155 [ml]
T e c n o l o g í a
d e l
H o r m i g ó n
FACULTAD NACIONAL DE INGENIERIA
INGENIERIA CIVIL
La fluidez debe estar dentro el siguiente parámetro:
Para la cantidad de agua de 155 [ml]
Para la cantidad de agua de 160 [ml]
Para la cantidad de agua de 165 [ml]
Univ. Miguel Angel Peña Saavedra CIV - 2218 - A
T e c n o l o g í a
d e l
H o r m i g ó n
FACULTAD NACIONAL DE INGENIERIA
INGENIERIA CIVIL
8. Conclusiones.-
De acuerdo con la norma boliviana NB 473 el porcentaje de fluidez debe cumplir
cierto parámetro el cual es:
Identificando los resultados obtenidos a partir de los datos recabados en
laboratorio, el valor que cumple el parámetro establecido con la Norma Boliviana,
es el porcentaje de fluidez que se determino a partir de una cantidad de agua de
165 [ml] el cual es:
Valor que nos demuestra la cantidad empleada para la determinación de la fluidez
del mortero de cemento Viacha es el indicado.
9. Recomendaciones.-
Laboratorio
Debemos mantener todo el equipo y material limpio y seco porque una pequeña
variación en estos términos nos provocaría un gran error en la cantidad de agua
que se emplea lo cual nos afectaría de gran manera al hallar la cantidad necesaria
requerida para el ensayo.
Operador
Es importante que el operador que realiza el ensayo tenga mucho cuidado en el
amasado de la pasta de mortero de cemento ya que al realizarlo vigorosamente
podría provocar que el material se dispersé inclusive fuera del recipiente.
Es más importante realizar el amasado en forma enérgica por que al momento de
introducir la pasta de mortero de cemento en el molde debe presentar una figura
homogénea.
Es imprescindible tomar muy en cuenta las condiciones ambientales en las cuales
se ha de desarrollar el ensayo ya que estos factores afectarían enormemente en la
realización del ensayo.
Univ. Miguel Angel Peña Saavedra CIV - 2218 - A
