Procedimiento de actuadores neumacticos
Tipo: Ejercicios
1 / 9
Esta página no es visible en la vista previa
¡No te pierdas las partes importantes!

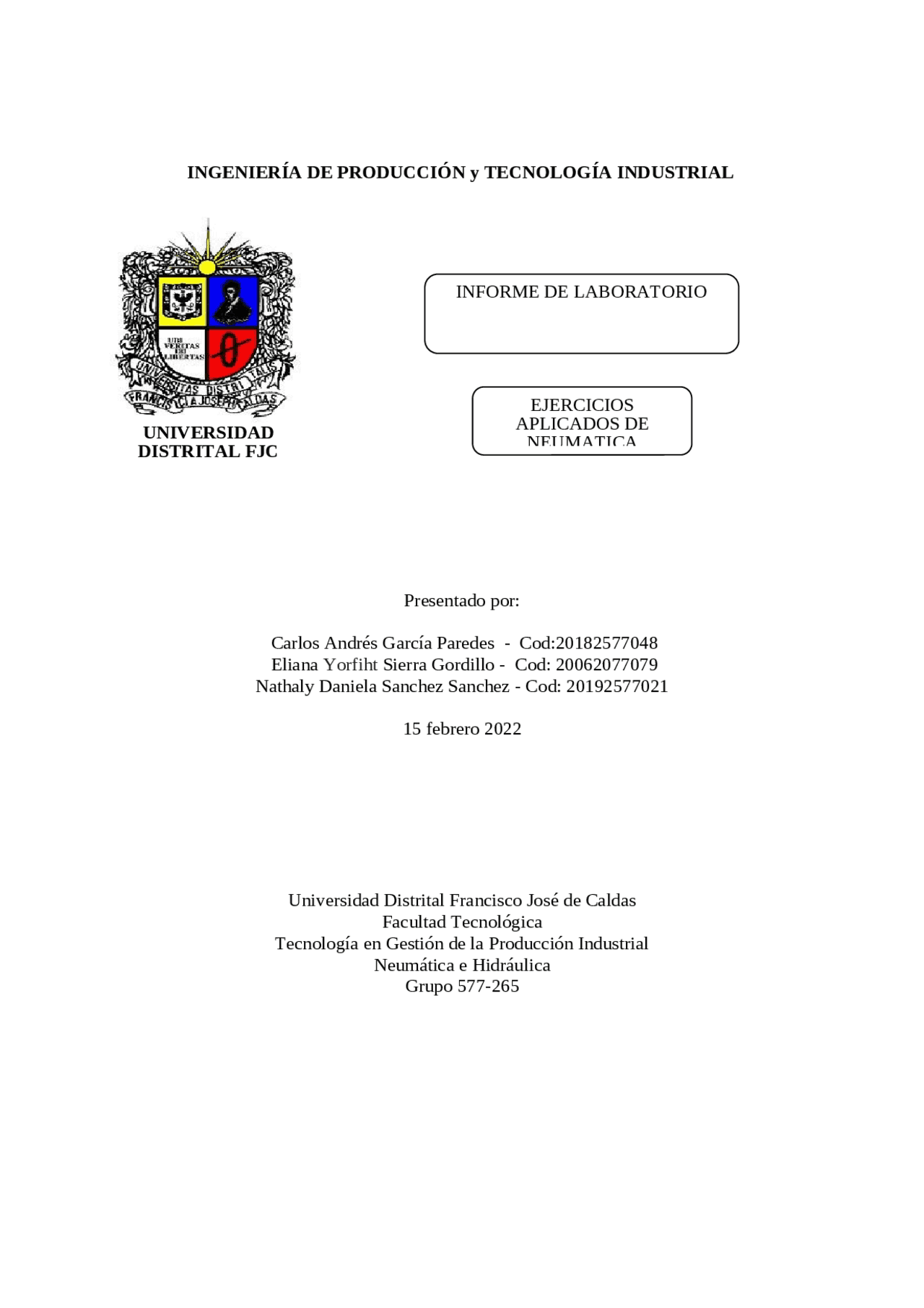

Presentado por: Carlos Andrés García Paredes - Cod: Eliana Yorfiht Sierra Gordillo - Cod: 20062077079 Nathaly Daniela Sanchez Sanchez - Cod: 20192577021 15 febrero 2022 Universidad Distrital Francisco José de Caldas Facultad Tecnológica Tecnología en Gestión de la Producción Industrial Neumática e Hidráulica Grupo 577- INGENIERÍA DE PRODUCCIÓN y TECNOLOGÍA INDUSTRIAL INFORME DE LABORATORIO EJERCICIOS APLICADOS DE NEUMATICA
Índice
3. 4. Procedimientos y Resultados ● Montaje 1 - Elevador de Cajas Figura 3. Circuito elevador de cajas Lista de Elementos: Para llevar a cabo la práctica es necesario la utilización de los siguientes instrumentos y materiales: ❖ 1 FRL ❖ Mangueras neumáticas ❖ 2 Cilindros de doble efecto ❖ 2 Válvulas 5/ ❖ 1 Válvula 3/ ❖ 3 Medidores de presión ❖ 1 Válvula estranguladora ❖ 2 Temporizadores Procedimiento Para iniciar se verificó el FRL, se instaló el medidor de presión que funcionó con una presión de 4.5 bares , se instaló el cilindro doble efecto y un cilindro de simple efecto con un temporizador de 2 segundos, este segundo cilindro funcionó con una presión 3 bares, cuando el cilindro de simple efecto se acciona y se repliega se acciona el temporizador del tercer cilindro que es de simple efecto que se accionara a los 4 segundos y funciona con una presión de 3 bares, cabe resaltar que a cada medidor de presión se le adapto un regulador de presión,
todo el circuito se accionó desde una válvula de 5/2 con enclavamiento y de esta forma se acciona todo el circuito. Resultados El resultado fue satisfactorio debido a que con la conexión de las válvulas que activan el paso del aire al resto del circuito se genera un primer movimiento del cilindro que empuja la caja, al incorporar el temporizador después del primer movimiento para poder generar un nuevo desplazamiento regulado por un intervalo de tiempo de cada uno. A continuación se presenta la tabla de datos recolectados en la práctica , en cuanto a los medidores de presión: Tabla 1. Datos medidores de presión A continuación se presenta la tabla de datos recolectados en la práctica, en cuanto a los temporizadores:
❖ 1 Fuente de aire comprimido ❖ Mangueras neumáticas ❖ Cilindro doble efecto ❖ Válvula direccional 5/ ❖ 1 Válvula selectora: ❖ 2 Válvulas direccional 3/ ❖ 1 Válvula estranguladora ❖ 3 Válvulas de rodillo ❖ 2 Medidores de presión Procedimiento El objetivo del mezclador es que al verter pintura o líquido en su interior se pueda realizar el mezclado mediante un dispositivo de vibración. Al accionar el pulsador de la válvula, el vástago ingresa al cilindro en la zona de final de carrera se genera un movimiento de vaivén, la ampliación de la vibración se limitó con dos válvulas de rodillo una al final y la otra en la mitad del desplazamiento del rodillo, la frecuencia de desplazamiento del vaivén se realizó ajustando el caudal de aire con una válvula reguladora de presión. Después de determinado tiempo de vibración o de vaivén se detiene y extiende el vástago del cilindro completamente y acciona la última válvula de rodillo. Resultados El resultado fue satisfactorio ya que desde el primer accionamiento se permite tener una conexión de movimientos, los cuales resultan ser asertivos para el funcionamiento total del circuito neumático, además se pudo ajustar la frecuencia de oscilación en ciertos límites, variando la presión y con ello el caudal de aire de alimentación; dado lo anterior se pudo desarrollar el circuito planteado inicialmente, también se siguieron las instrucciones y recomendaciones dadas por el docente. A continuación se presenta la tabla de datos recolectados en la práctica , en cuanto a los medidores de presión:
Tabla 3. Datos medidores de presión Teniendo en cuenta los resultados obtenidos y presentados anteriormente, se logró desarrollar el circuito planteado inicialmente, así mismo, se siguieron las instrucciones y recomendaciones dadas por el docente.
5. Análisis Se pudo evidenciar que gracias a la diversidad de válvulas podemos cambiar el funcionamiento de todo el circuito. También se pudo observar que con las válvulas de regulación de presión podemos desacelerar la salida del vástago para que en el avance o movimiento de la pieza no sea tan golpeado y se genere una pérdida de fuerza para el movimiento horizontal, no obstante cuando se desee realizar el desplazamiento y elevación de una caja más pesada se necesitará de mayor fuerza de presión en bar. El uso de temporizadores dentro del circuito genera un desplazamiento más sincronizado y organizado de tal manera que cada uno cumpla su función sin afectar el movimiento de los otros cilindros. Recomendaciones ➢ Se debe verificar una a una las conexiones realizadas ➢ Las mangueras deben ir ajustadas para evitar fugas de aire y evitar la salida de aire a presiones muy altas que pueden generar accidentes. ➢ Estar constantemente verificando que la unidad de mantenimiento se encuentre siempre cerrada mientras se realiza el montaje.
