MODELO DE INFORME DE PRACTICAS PRE PROFESIONAL, PARA TITULACION SENCICO DE LA CARRERA DE TOPOGRAFIA
Tipo: Tesinas
1 / 47
Esta página no es visible en la vista previa
¡No te pierdas las partes importantes!

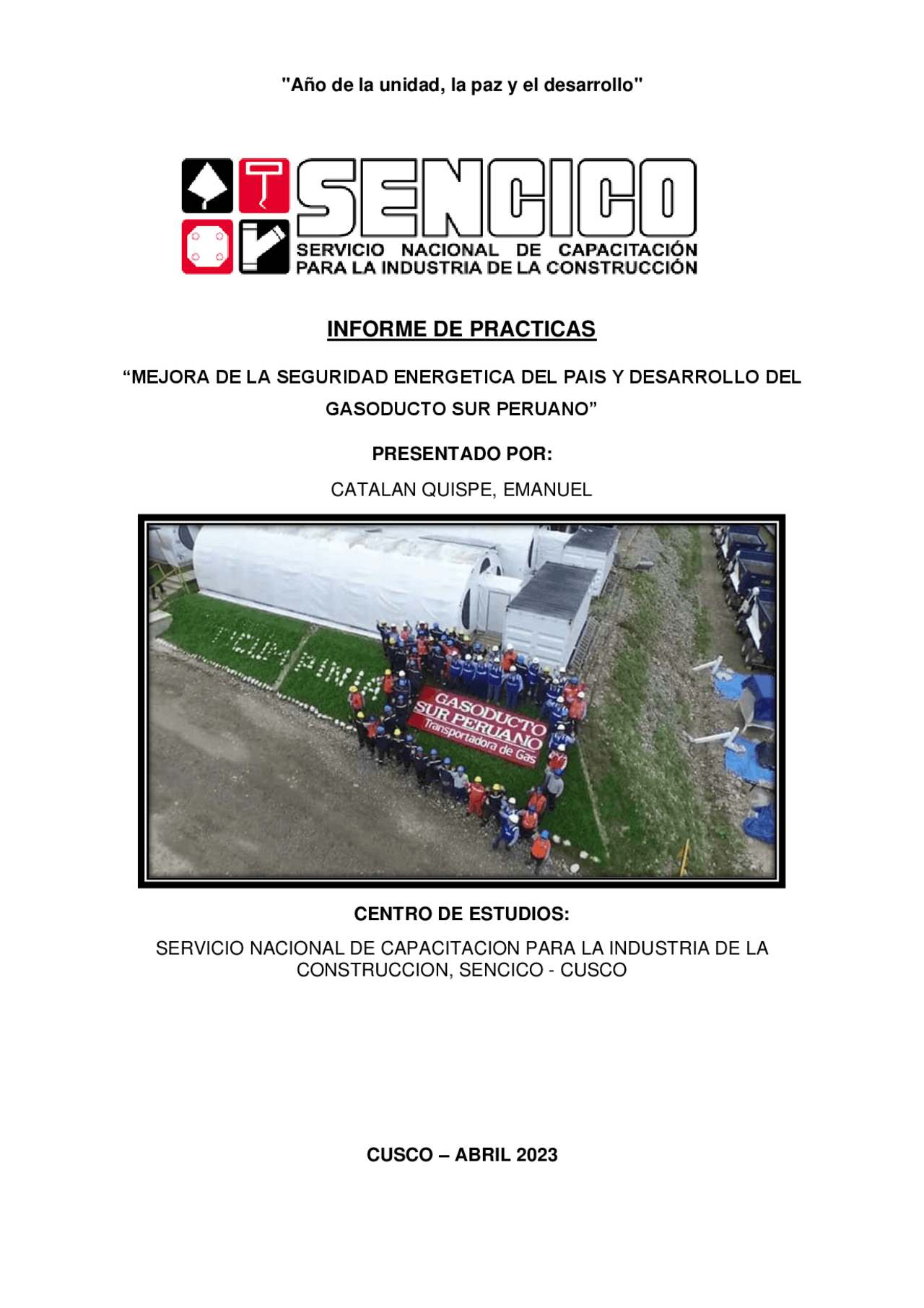

"Año de la unidad, la paz y el desarrollo"
INDUSTRIA DE LA CONSTRUCCIÓN DEDICATORIA El presente trabajo está dedicado a un ángel que está en el cielo, que me dio parte de su vida mientras crecía, que me dio todo lo que necesitaba, estuvo y estará siempre en mi corazón, como mi tesoro más preciado a ti mi luz en la oscuridad quiero decirte que hoy y más que siempre te tengo presente en cada instante de mi vida, en cada decisión y paso que doy. Antes de tu partida solías festejarme cada uno de mis logros ahora que no estas me sigo enfocando en hacerlo aún mejor sé que desde donde tu estas sigues cuidando de mí y quiero demostrarte que estando en vida hiciste el mejor trabajo en criarme como hombre, hijo y estudiante Cada logro en mi vida lleva tu nombre siempre serás mi mayor inspiración. En ocasiones la espera se toma larga, pero sé que en algún momento estaremos juntos de nuevo y me dirás que lo logre, es por eso que esta dedicatoria es dirigida a ti con mucho amor padre.
INDUSTRIA DE LA CONSTRUCCIÓN AGRADECIMIENTOS El principal agradecimiento a Dios quien me a guiado y me dado la fortaleza para seguir adelante. A mis docentes, son muchos los docentes que ha sido parte de mi camino, a todos ellos los quiero agradecer por transmitirme los conocimientos necesarios para hoy poder estar aquí. Sin ustedes los conceptos seria solo palabras, y las palabras ya sabemos quién se las lleva, el viento. A mi familia por su comprensión y estimación constante. Y a todas las personas que de una y otra forma me apoyaron en la realización de este trabajo.
INDUSTRIA DE LA CONSTRUCCIÓN INTRODUCCION El presente trabajo es fruto de una investigación de diferentes fuentes de bibliográficas y las experiencias en el campo laboral donde sostuve mis prácticas pre-profesionales dando mi mayor esfuerzo para mi desempeño como profesional técnico en la carrera de topografía. Una de las razones del técnico en topografía es la proyección a la sociedad en la que vive, en esta oportunidad realizo la presentación de esta práctica en el proyecto denominado “MEJORA DE LA SEGURIDAD ENERGETICA DEL PAIS Y DESARROLLO DEL GASODUCTO SUR PERUANO”, la cual comprende la Construcción de gasoducto y/o poliducto desde el sistema de transporte de gas natural existente (entre Malvinas y Chiquintirca) hasta la provincia de Anta en la Región Cusco, que esté en capacidad de suministrar gas natural a la futura central térmica de Quillabamba y a la costa sur del país.
INDUSTRIA DE LA CONSTRUCCIÓN CAPITULO I: PRESENTACION. La escuela superior SENCICO ofrece dentro de sus carreras, la carrera de topografía. Las practicas pre profesional son el medio más adecuado para que el estudiante egresado pueda demostrar en campo los conocimientos adquiridos durante el desarrollo de la carrera. Uno de los requisitos para obtener el título de técnico en topografía es la presentación de una informe de prácticas desarrolladas en una obra de elección por el estudiante egresado, es por ellos que se realiza el presente informe detallando las labores concernientes realizadas durante todo el periodo en el proyecto, “MEJORA DE LA SEGURIDAD ENERGETICA DEL PAIS Y DESARROLLO DEL GASODUCTO SUR PERUANO”, Proyecto autosostenible cuyo objetivo es la entrega en Concesión para el Diseño, Financiamiento, Construcción, Operación, Mantenimiento y Transferencia al Estado Peruano, al término del plazo de la concesión de las siguientes obras de infraestructura:
INDUSTRIA DE LA CONSTRUCCIÓN Fig. 01 Perfil de proyecto, Concesión del diseño, financiamiento, construcción, operación, mantenimiento. Fig. 0 2 Mapa referencial del gasoducto su peruano 1.3. Tiempo de prácticas: Inicio: 06/042015 Fin: 10/05/ Cargo desempeñado: Auxiliar de Topografía en el área de topografía
INDUSTRIA DE LA CONSTRUCCIÓN CAPITULO II: DATOS GENERALES DE LA EMPRESA 2.1. Razón social y ruc
2.2. Ubicación
INDUSTRIA DE LA CONSTRUCCIÓN que el norte, y tiene una cierta rugosidad debida al relieve del terreno. Es por esto que la geodesia, que es la ciencia que tiene por objeto estudiar la forma y dimensiones de la Tierra, establece una aproximación a la forma de la Tierra, denominada elipsoide. Esto se debe a que el elipsoide es una figura matemática que responde a fórmulas analíticas, de manera que permite hacer cálculos apoyándose en él.
INDUSTRIA DE LA CONSTRUCCIÓN Es por esto que se introduce una nueva figura, esta vez irregular, llamada geoide, definida como la superficie equipotencial del campo gravitatorio de la Tierra, que mejor se ajusta al nivel medio global del mar. Fig. 0 4 Las tres superficies de la tierra De este modo, las alturas de un mismo punto referidas al elipsoide y al geoide no son iguales. La diferencia entre la altura de un punto referida al elipsoide (h, altura elipsoidal) y la medida desde el geoide (H, altura ortométrica) se denomina ondulación del geoide (N) 3.3. La topografía La topografía es la ciencia que estudia el conjunto de principios y procedimientos que tienen por objeto la representación gráfica de la superficie de la Tierra, con sus formas y detalles; tanto naturales (loma, quebrada, etc.) como artificiales (edificaciones, carreteras, canales, puentes etc.). Para lo que un punto con coordenadas (x,y,z) referido a un sistema de coordenadas, se subdivide en planimetría que se focaliza sobre las coordenadas (x,y) y la altimetría que toma esta última ordenada z.
INDUSTRIA DE LA CONSTRUCCIÓN Fig. 0 8 Representación de una estructura en un plano 3.4. Levantamiento topográfico Es el proceso en el cual se realiza un conjunto de operaciones y métodos para representar gráficamente en un plano un determinado espacio de la superficie de la tierra, ubicando la posición de sus puntos naturales y/o artificiales. 3.4.1. Tipos de levantamiento topográficos En función de sus necesidades particulares, podrá requerir los servicios de nuestro estudio topográfico para obtener:
INDUSTRIA DE LA CONSTRUCCIÓN 3.5. Nivelación Nivelación es un término genérico que se aplica a cualquiera de los diversos procedimientos a través de los cuales se determinan elevaciones o diferencias entre las mismas. Es una operación fundamental para tener los datos necesarios para la elaboración de mapas o planos de configuración y en proyectos de obras de ingeniería y de construcción. Los resultados de la nivelación se utilizan para: diseñar carreteras, vías férreas, canales, obras de drenaje y sistemas de abastecimiento de agua cuyas pendientes se adopten en forma óptima a la topografía existente; el trazo de construcciones de acuerdo con elevaciones planeadas; el cálculo de volúmenes de terracerías y otros materiales; la investigación de las características de escurrimiento o drenaje de una región; la elaboración de mapas y planos que muestren la configuración general del terreno y el estudio de las placas de la corteza terrestre y el asentamiento de las mismas. 3.5.1. Clases de nivelación
INDUSTRIA DE LA CONSTRUCCIÓN transversales. Además, estos niveles se pueden emplear para determinar distancias en forma óptica con una precisión de 0.1 a 0.3 metros. Fig. 10 Nivel de ingeniero 3.7.3. Brújula Es aquel instrumento que se utiliza para determinar la meridiana magnética que pasa por un punto. Está constituido por una caja metálica no magnética en cuyo interior se aloja una aguja imantada apoyada a su centro de gravedad sobre un pivote, el cual a su vez se ubica en el centro de un limbo graduado. Se suele adicionar a la aguja magnética un contrapeso que anule el efecto de inclinación magnética; en lugares ubicados en el hemisferio Norte, el contrapeso se coloca en el lado sur de la aguja, mientras en el hemisferio sur (caso Perú), el contrapeso se instala en el lado norte de la aguja. Las brújulas montadas sobre trípode se utilizan como en topografía de exterior, estacionando en los puntos señalados por plomadas y midiendo los rumbos correspondientes a los ejes de los itinerarios o a los puntos levantados por radiación. Como sabemos, la ventaja fundamental de la brújula es que se orienta al norte magnético, una vez liberada la aguja. Como inconvenientes podemos mencionar:
INDUSTRIA DE LA CONSTRUCCIÓN
