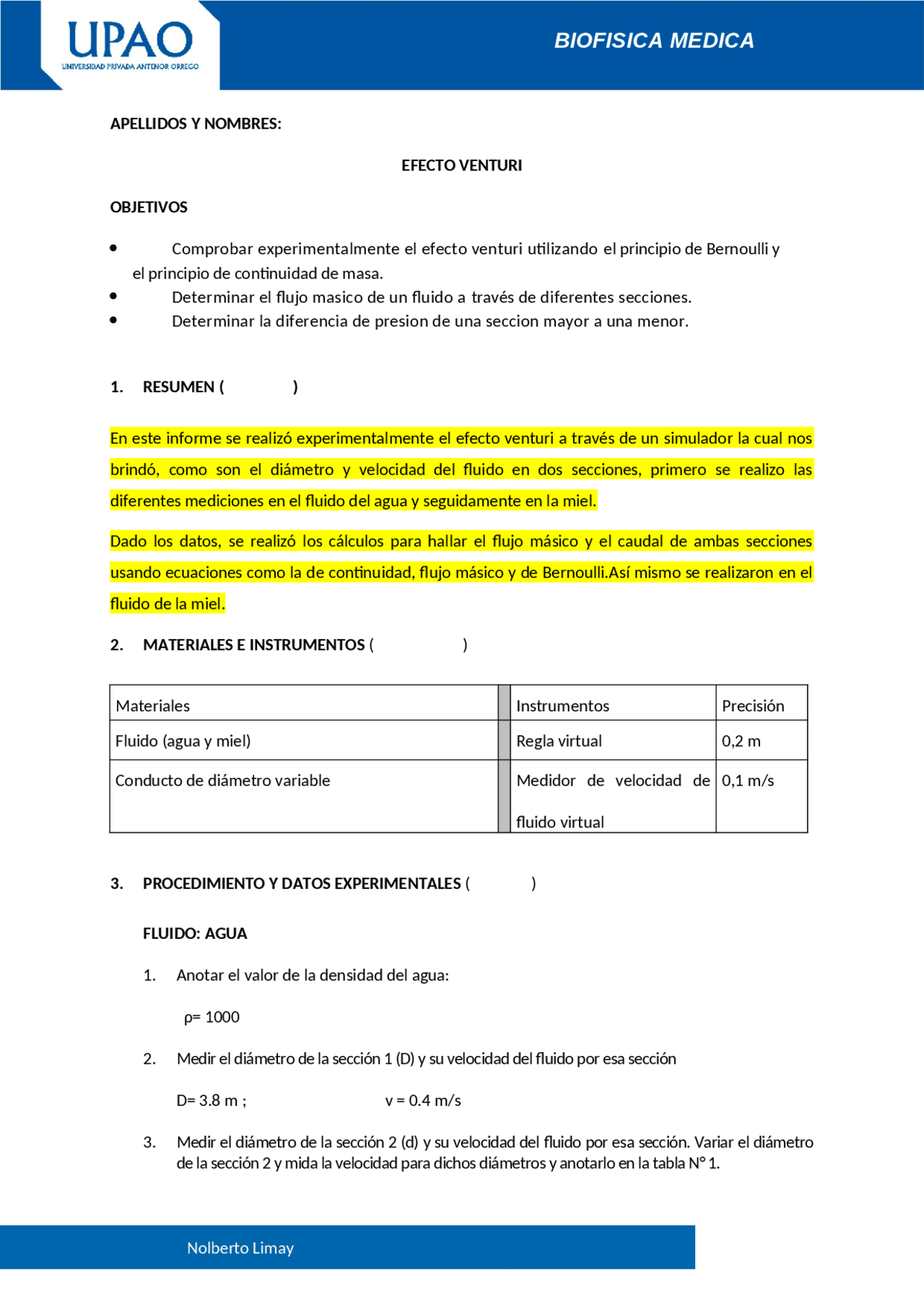

APELLIDOS Y NOMBRES:
EFECTO VENTURI
OBJETIVOS
Comprobar experimentalmente el efecto venturi utilizando el principio de Bernoulli y
el principio de continuidad de masa.
Determinar el flujo masico de un fluido a través de diferentes secciones.
Determinar la diferencia de presion de una seccion mayor a una menor.
1. RESUMEN ( )
En este informe se realizó experimentalmente el efecto venturi a través de un simulador la cual nos brindó, como son el diámetro y velocidad del fluido en dos secciones, primero se realizo las diferentes mediciones en el fluido del agua y seguidamente en la miel. Dado los datos, se realizó los cálculos para hallar el flujo másico y el caudal de ambas secciones usando ecuaciones como la de continuidad, flujo másico y de Bernoulli.Así mismo se realizaron en el fluido de la miel.
2. MATERIALES E INSTRUMENTOS ( ) Materiales Instrumentos Precisión Fluido (agua y miel) Regla virtual 0,2 m Conducto de diámetro variable Medidor de velocidad de fluido virtual 0,1 m/s 3. PROCEDIMIENTO Y DATOS EXPERIMENTALES ( ) FLUIDO: AGUA 1. Anotar el valor de la densidad del agua: ρ= 1000 2. Medir el diámetro de la sección 1 (D) y su velocidad del fluido por esa sección D= 3.8 m ; v = 0.4 m/s 3. Medir el diámetro de la sección 2 (d) y su velocidad del fluido por esa sección. Variar el diámetro de la sección 2 y mida la velocidad para dichos diámetros y anotarlo en la tabla N° 1.
Tabla N°01: Diametro y velocidad del fluido en la sección 2, cuando el fluido es agua FLUIDO: MIEL
- Anotar el valor de la densidad de la miel: ρ= 1420 kg/m^3
- Medir el diámetro de la sección 1 (D) y su velocidad del fluido por esa sección D= 2 m ; v = 1.6 m/s
- Medir el diámetro de la sección 2 (d) y su velocidad del fluido por esa sección. Variar el diámetro de la sección 2 y mida la velocidad para dichos diámetros y anotarlo en la tabla N° 2: Tabla N°02: Diametro y velocidad del fluido en la sección 2, cuando el fluido es Miel. Seccion 1 Seccion 2 Sección 2 Diametro (m) Velocidad (m/s) 1 2 m 1.6 m/s 2 1.8 m 1.9 m/s 3 1.6 m 2.4 m/s 4 1.2 m 4.4 m/s Sección 2 Diametro (m) Velocidad (m/s) 1 1.8 m 2 m/s 2 1.6 m 2.6 m/s 3 1.4 m 3.3 m/s 4 1.0 m 6.3 m/s
FLUIDO: MIEL
4. Completar la tabla N°05 con los datos obtenido en la tabla N° 02, correspondiente para
la miel. Tabla N°05. Sección 1 Area de la sección 1 Velocida d (m/s) Caudal (Q) (m^3 /s) Flujo (ф 1 ) (Kg/s) Sección 2 Area de la sección 2 Velocidad (m/s) Caudal (Q) (m^3 /s) Flujo (ф 2 ) (Kg/s) 3.14 m^2 1.6 m/s
m^3 /s
Kg/s 1 2.54 m^2 2.0 m/s
m^3 /s
Kg/s 2 2.01 m^2 2.6 m/s
m^3 /s
Kg/s 3 1.54 m^2 3.3 m/s
m^3 /s
Kg/s 4 0.79 m^2 6.3 m/s
m^3 /s
Kg/s
5. Halle el promedio del flujo 2:
Promedio ф ´ 2 = 7586.35 Kg/s
6. Calcular la diferencia de presión que existe entre las dos secciones, utilizando la ecuación (4)
del fundamento teorico, y luego, anotar en la siguiente tabla: Tabla N°06. n P 1 - P 2 (KPa) 1
RESULTADOS
Sección AGUA^ MIEL
ф 1 ф ´ 2 P 1 - P 2 ф 1 ф ´ 2 P 1 - P 2
1 4540 Kg/s 3831. 7128.4 Kg/s 9070. 2 4910 Kg/s 7586.35 Kg/s
Con el tiempo, esta placa se endurece y angosta las arterias, tiene relación con el efecto Venturi. Al haber diferencia de presión produce la fuerza necesaria para acelerar el fluido. Si la velocidad de la sangre es suficientemente alta en el estrechamiento la arteria puede colapsarse.
