EFECTO VENTURI
ALUMNO: Cochachin Huerta Jimena
ID: 000245050

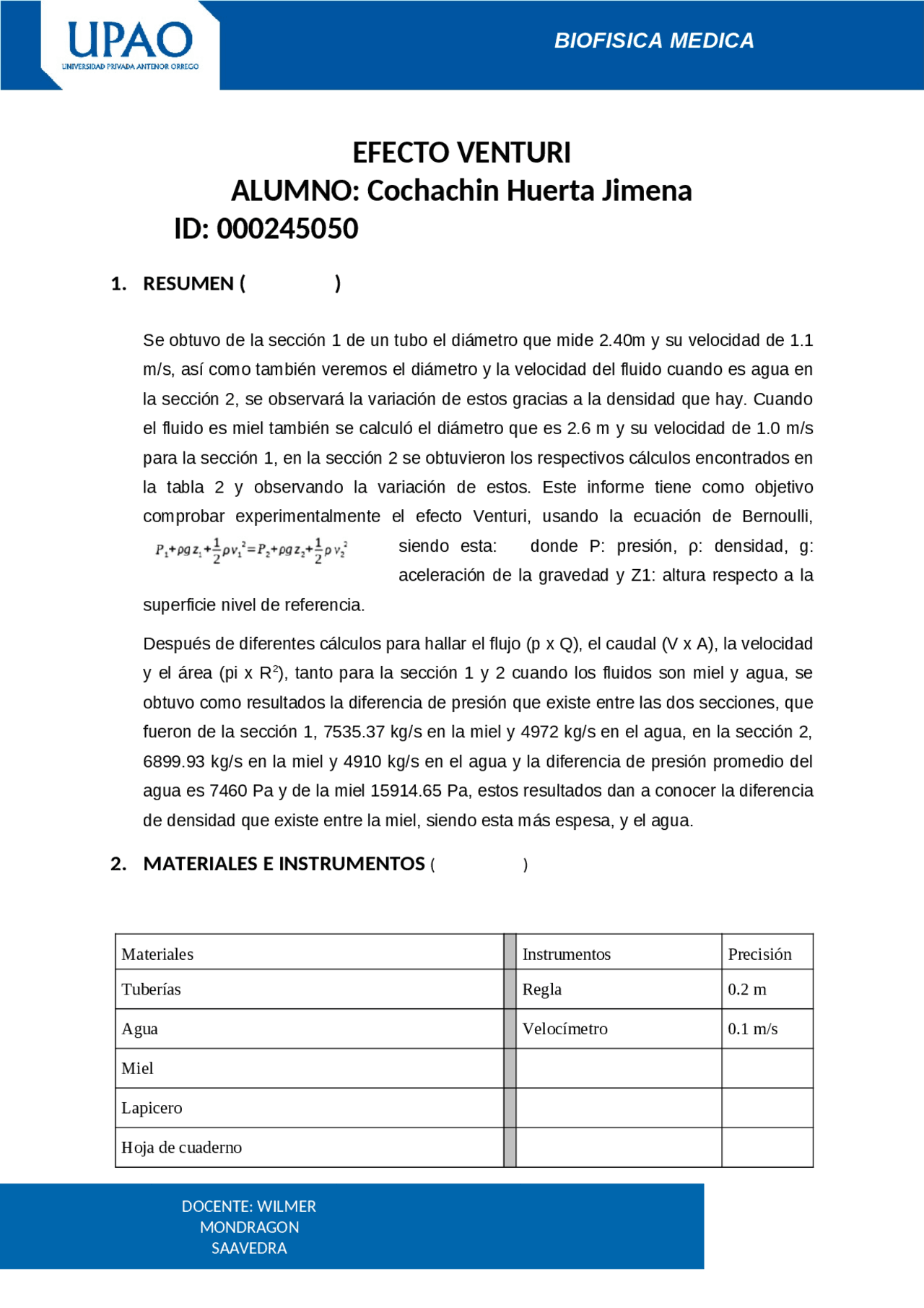

1. RESUMEN ( )
Se obtuvo de la sección 1 de un tubo el diámetro que mide 2.40m y su velocidad de 1.
m/s, así como también veremos el diámetro y la velocidad del fluido cuando es agua en
la sección 2, se observará la variación de estos gracias a la densidad que hay. Cuando
el fluido es miel también se calculó el diámetro que es 2.6 m y su velocidad de 1.0 m/s
para la sección 1, en la sección 2 se obtuvieron los respectivos cálculos encontrados en
la tabla 2 y observando la variación de estos. Este informe tiene como objetivo
comprobar experimentalmente el efecto Venturi, usando la ecuación de Bernoulli,
siendo esta: donde P: presión, ρ: densidad, g:
aceleración de la gravedad y Z1: altura respecto a la
superficie nivel de referencia.
Después de diferentes cálculos para hallar el flujo (p x Q), el caudal (V x A), la velocidad
y el área (pi x R
2 ), tanto para la sección 1 y 2 cuando los fluidos son miel y agua, se
obtuvo como resultados la diferencia de presión que existe entre las dos secciones, que
fueron de la sección 1, 7535.37 kg/s en la miel y 4972 kg/s en el agua, en la sección 2,
6899.93 kg/s en la miel y 4910 kg/s en el agua y la diferencia de presión promedio del
agua es 7460 Pa y de la miel 15914.65 Pa, estos resultados dan a conocer la diferencia
de densidad que existe entre la miel, siendo esta más espesa, y el agua.
2. MATERIALES E INSTRUMENTOS ( )
Materiales Instrumentos Precisión
Tuberías Regla 0.2 m
Agua Velocímetro 0.1 m/s
Miel
Lapicero
Hoja de cuaderno
DOCENTE: WILMER
MONDRAGON
SAAVEDRA
3. PROCEDIMIENTO Y DATOS EXPERIMENTALES ( )
FLUIDO: AGUA
- Anotar el valor d la densidad del agua:
ρ= 1000 kg/m
3
- Medir el diámetro de la sección 1 (D) y su velocidad del fluido por esa sección
D= 2.40 m; v = 1.1 m/s
- Medir el diámetro de la sección 2 (d) y su velocidad del fluido por esa sección. Variar el
diámetro de la sección 2 y mida la velocidad para dichos diámetros y anotarlo en la tabla
N° 1.
Tabla N°01: Diámetro y velocidad del fluido en la sección 2, cuando el fluido es
agua
Seccion 1
Seccion 2
Sección 2
Diámetro
(m)
Velocidad (m/
s)
4
2.27 m
2 2.3 m/s 5.22 m
3 /s
5220 kg/s
2. Halle el promedio del flujo 2:
Promedio
ф 2
= 19640/4= 4910kg/s
3. Calcular la diferencia de presión que existe entre las dos secciones, utilizando la ecuación (4)
del fundamento teórico y luego anotar en la siguiente tabla:
Tabla N°04.
4. Completar la tabla N°05 con los datos obtenidos en la tabla N° 02,
correspondiente para la miel.
Tabla N°05.
Sección
1
Área de la
sección 1
Velocid
ad
(m/s)
Caudal
(Q)
(m
3 /s)
Flujo (ф 1 )
Secció
n 2
Área de la
sección 2
Velocidad
(m/s)
Caudal
(Q)
(m
3 /s)
Flujo (ф 2 )
2.6 m 5.31 m
2
1.0 m/s 5.31m
3
/s
7535.37 kg/s
1
0.79 m
2 6.3 m/s 4.95 m
3 /s
7022.61 kg/s
2
0.95 m
2
5.0 m/s 4.75m
3
/s
6741.45 kg/s
3
1.13 m
2
4.4 m/s 4.97m
3
/s
7062.74 kg/s
4
1.54 m
2
3.1 m/s 4.77 m
3 /s
6772.92 kg/s
n P 1 - P 2 (Pa)
1 19240 N/m
2
2 5520 N/m
2
3 3040 N/m
2
4 2040 N/m
2
5. Halle el promedio del flujo 2:
Promedio
ф 2
= = 27599.72/4= 6899.93 kg/s.
6. Calcular la diferencia de presión que existe entre las dos secciones, utilizando la ecuación (4)
del fundamento teórico, y luego, anotar en la siguiente tabla:
Tabla N°06.
RESULTADOS
Sección
AGUA MIEL
ф 1
ф 2
P 1 - P 2 ф 1
ф 2
P 1 - P 2
1
4972 kg/s 7460 N/m
2
7535.37 kg/s 15914.65 N/m
2
2
4910 kg/s 6899.93 kg/s
DISCUSIÓN
Después de haber realizado los cálculos respectivos, en el caso del fluido del agua
obtuvimos como flujo 1 = 4972 kg/s y flujo 2 = 4910 kg/s con una diferencia de presión
promedio de 7460 Pa, en el caso de fluido de la miel obtuvimos como flujo 1 = 7535.
kg/s y como flujo 2 = 6899.93 kg/s con una diferencia de presión promedio de 15914.
Pa. Después de estos resultados se llegó a la conclusión que al ser la miel más
espesa o densa que el agua por una diferencia de 420 kg/m3, esta tiende a variar un
poco en la velocidad, los cuales factores hacen variar los resultados del caudal en
pequeñas partes decimales y el flujo en gran proporción.
n (^) P 1 - P 2 (Pa)
27469.9 N/m
2
17040 N/m
2
13035.6 N/m
2
6113.1 N/m
2
Este problema se realciona
con el efecto Venturi ya
que este
consiste en que un fluido
en movimiento dentro de
un conducto cerrado
disminuye su presión
cuando aumenta la
velocidad al pasar por una
zona de sección menor,
por ello, en este caso
existe
una sección 1 que
representa a una arteria
normal, mientras que la
sección 2 representa al
nuevo
diámetro de la arteria
producto de la
acumulación de placa, por
tanto existe un flujo
anormal de la
sangre, esto es un gran
ejemplo de la relación que
se tiene esta enfermedad
con el Efecto Venturi,
pues la arteriosclerosis se
parece al tubo del
simulador donde se nota
los cambios de pesion,
área,
flujo y caudal, cuando hay
un estrechamiento de
este.
La arteriosclerosis es una enfermedad que consiste en la acumulación de placa en
las arterias, sucede cuando los vasos sanguíneos que llevan oxígeno y nutrientes del
Es un trastorno en el cual la válvula mitral en el lado izquierdo del corazón no cierra de
manera apropiada. La sangre que fluye entre las diferentes cámaras del corazón tiene
que hacerlo a través de una válvula, la válvula entre las 2 cámaras del lado izquierdo del
corazón se denomina válvula mitral.
Cuando la válvula mitral no se cierra del todo, la sangre vuelve hacia la cámara superior
del corazón (aurícula) desde la cámara inferior a medida que esta se contrae. Esto
reduce la cantidad de sangre que fluye al resto del cuerpo. Como resultado, el corazón
puede tratar de bombear con más fuerza, lo cual puede llevar a que se presente
insuficiencia cardíaca congestiva. La regurgitación mitral puede comenzar
súbitamente, esto ocurre con frecuencia después de un ataque cardíaco. Cuando la
regurgitación no desaparece, se vuelve de larga duración, es decir crónica.
3. Explicar el efecto Venturi en el uso en máscaras para la administración de
concentraciones exactas de oxígeno, especialmente para controlar la FiO2.
La mascarilla con efecto Venturi tiene las mismas características que la mascarilla
simple, pero con la diferencia de que en su parte interior tiene un dispositivo que
permite regular la concentración de oxígeno que se administra, este se pasa por el
conducto de menor calibre, se produce el efecto Venturi, que genera una presión
negativa que permite la entra de aire mediante un orificio o ventana regulable que
posee este dispositivo en su parte interior. Cuando se da la entrada de más o menos
aire, respectivamente se da la menor o mayor concentración de oxígeno que
finalmente el paciente recibirá. En el cuerpo del dispositivo normalmente viene
indicado el flujo que hay que elegir en el caudalímetro para conseguir la FiO
(fracción inspirada de oxígeno) deseada.
