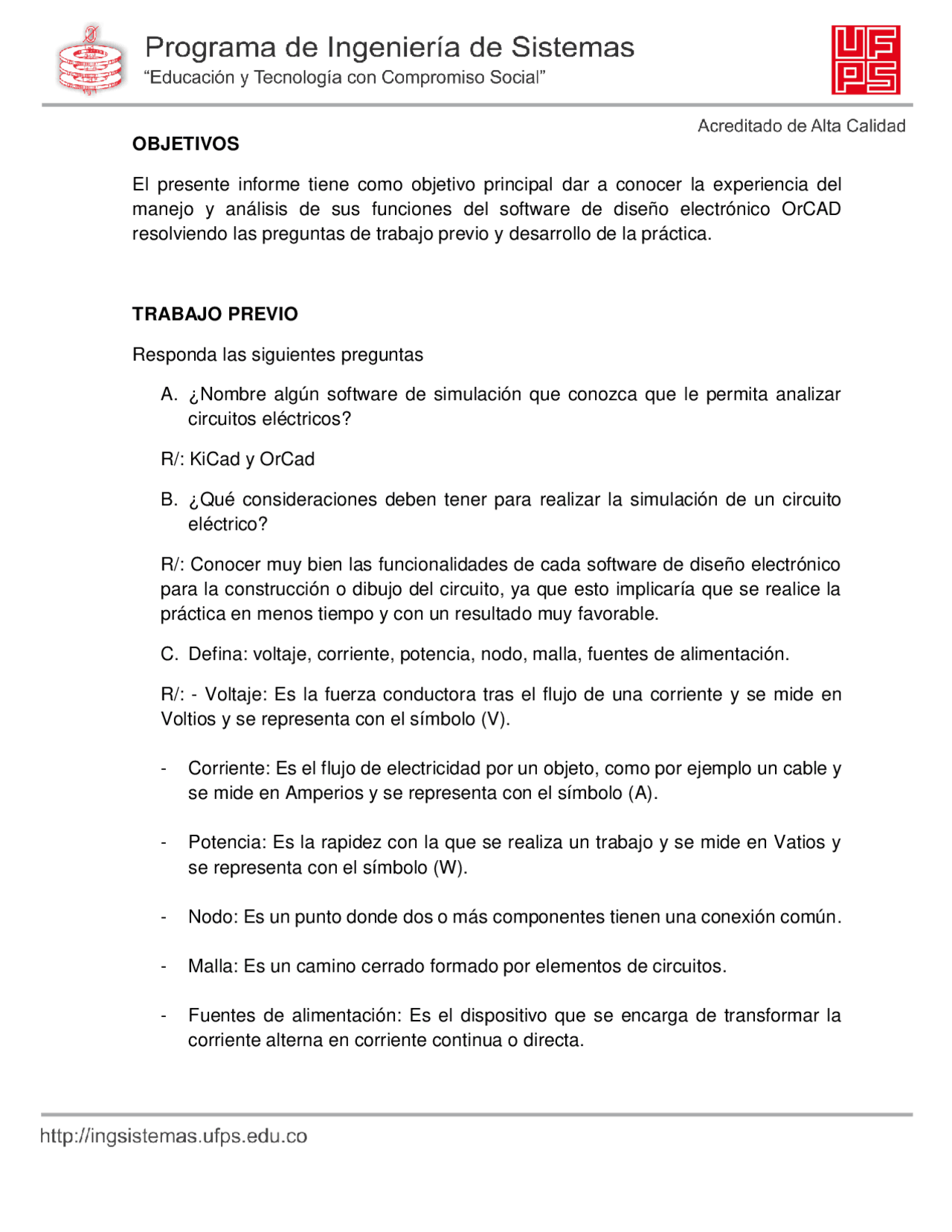

OBJETIVOS
El presente informe tiene como objetivo principal dar a conocer la experiencia del
manejo y análisis de sus funciones del software de diseño electrónico OrCAD
resolviendo las preguntas de trabajo previo y desarrollo de la práctica.
TRABAJO PREVIO
Responda las siguientes preguntas
A. ¿Nombre algún software de simulación que conozca que le permita analizar
circuitos eléctricos?
R/: KiCad y OrCad
B. ¿Qué consideraciones deben tener para realizar la simulación de un circuito
eléctrico?
R/: Conocer muy bien las funcionalidades de cada software de diseño electrónico
para la construcción o dibujo del circuito, ya que esto implicaría que se realice la
práctica en menos tiempo y con un resultado muy favorable.
C. Defina: voltaje, corriente, potencia, nodo, malla, fuentes de alimentación.
R/: - Voltaje: Es la fuerza conductora tras el flujo de una corriente y se mide en
Voltios y se representa con el símbolo (V).
- Corriente: Es el flujo de electricidad por un objeto, como por ejemplo un cable y
se mide en Amperios y se representa con el símbolo (A).
- Potencia: Es la rapidez con la que se realiza un trabajo y se mide en Vatios y
se representa con el símbolo (W).
- Nodo: Es un punto donde dos o más componentes tienen una conexión común.
- Malla: Es un camino cerrado formado por elementos de circuitos.
- Fuentes de alimentación: Es el dispositivo que se encarga de transformar la
corriente alterna en corriente continua o directa.
pf3
pf4
pf5

Vista previa parcial del texto

¡Descarga INFORME ELECTRONICA 1 y más Guías, Proyectos, Investigaciones en PDF de Electrónica solo en Docsity!

OBJETIVOS

El presente informe tiene como objetivo principal dar a conocer la experiencia del manejo y análisis de sus funciones del software de diseño electrónico OrCAD resolviendo las preguntas de trabajo previo y desarrollo de la práctica. TRABAJO PREVIO Responda las siguientes preguntas A. ¿Nombre algún software de simulación que conozca que le permita analizar circuitos eléctricos? R/: KiCad y OrCad B. ¿Qué consideraciones deben tener para realizar la simulación de un circuito eléctrico? R/: Conocer muy bien las funcionalidades de cada software de diseño electrónico para la construcción o dibujo del circuito, ya que esto implicaría que se realice la práctica en menos tiempo y con un resultado muy favorable. C. Defina: voltaje, corriente, potencia, nodo, malla, fuentes de alimentación. R/: - Voltaje: Es la fuerza conductora tras el flujo de una corriente y se mide en Voltios y se representa con el símbolo (V).

  • Corriente: Es el flujo de electricidad por un objeto, como por ejemplo un cable y se mide en Amperios y se representa con el símbolo (A).
  • Potencia: Es la rapidez con la que se realiza un trabajo y se mide en Vatios y se representa con el símbolo (W).
  • Nodo: Es un punto donde dos o más componentes tienen una conexión común.
  • Malla: Es un camino cerrado formado por elementos de circuitos.
  • Fuentes de alimentación: Es el dispositivo que se encarga de transformar la corriente alterna en corriente continua o directa.

DESARROLLO DE LA PRÁCTICA

Parte 1

  1. Utilizando el programa OrCAD dibuje y simule mediante un análisis Bias Point el siguiente circuito: CIRCUITO CON ORCAD:
    1. Encuentre la corriente total que circula en el siguiente circuito. Rtotal = R1+R2+R3+R4+R Rtotal = 10Ω+5Ω+2Ω+8Ω+20Ω Rtotal = 45Ω I = V/R I = 90V/Rtotal I = 90V/45Ω I = 2 A

V3 = I * R

V3 = 2A * 2Ω

V3 = 4V

V4 = I * R

V4 = 2A * 8Ω

V4 = 16V

V5 = I * R

V5 = 2A * 20Ω

V5 = 40V

90V = 20V +10V +4V +16V +40V

90V = 90V

  1. Compare los resultados con los que hallo analíticamente. Los resultados son los mismos. Parte 2
  2. Utilizando el programa OrCAD dibuje y simule mediante un análisis Bias Point el siguiente circuito:

CIRCUITO CON ORCAD:

  1. Encuentre la corriente total que circula por el circuito mostrado, suponiendo que se tiene una fuente de 12V. Rtotal = 1/[(1/R1)+(1/R2)+(1/R3)+(1/R4)] Rtotal = 1/[(1/1.5kΩ)+(1/10kΩ)+(1/4.7kΩ)+(1/100kΩ)] Rtotal = 1.01kΩ
  2. Halle cada una de las corrientes que circula por las resistencias. I1 = V/R I1 = 12V/1.5kΩ I1 = 8mA I2 = V/R I2 = 12V/10kΩ I2 = 1.2mA I3 = V/R I3 = 12V/4.7kΩ I3 = 2.55mA I4 = V/R I4 = 12V/100kΩ I4 = 0.12mA
  3. Encuentre el voltaje de cada uno de los elementos del circuito.
