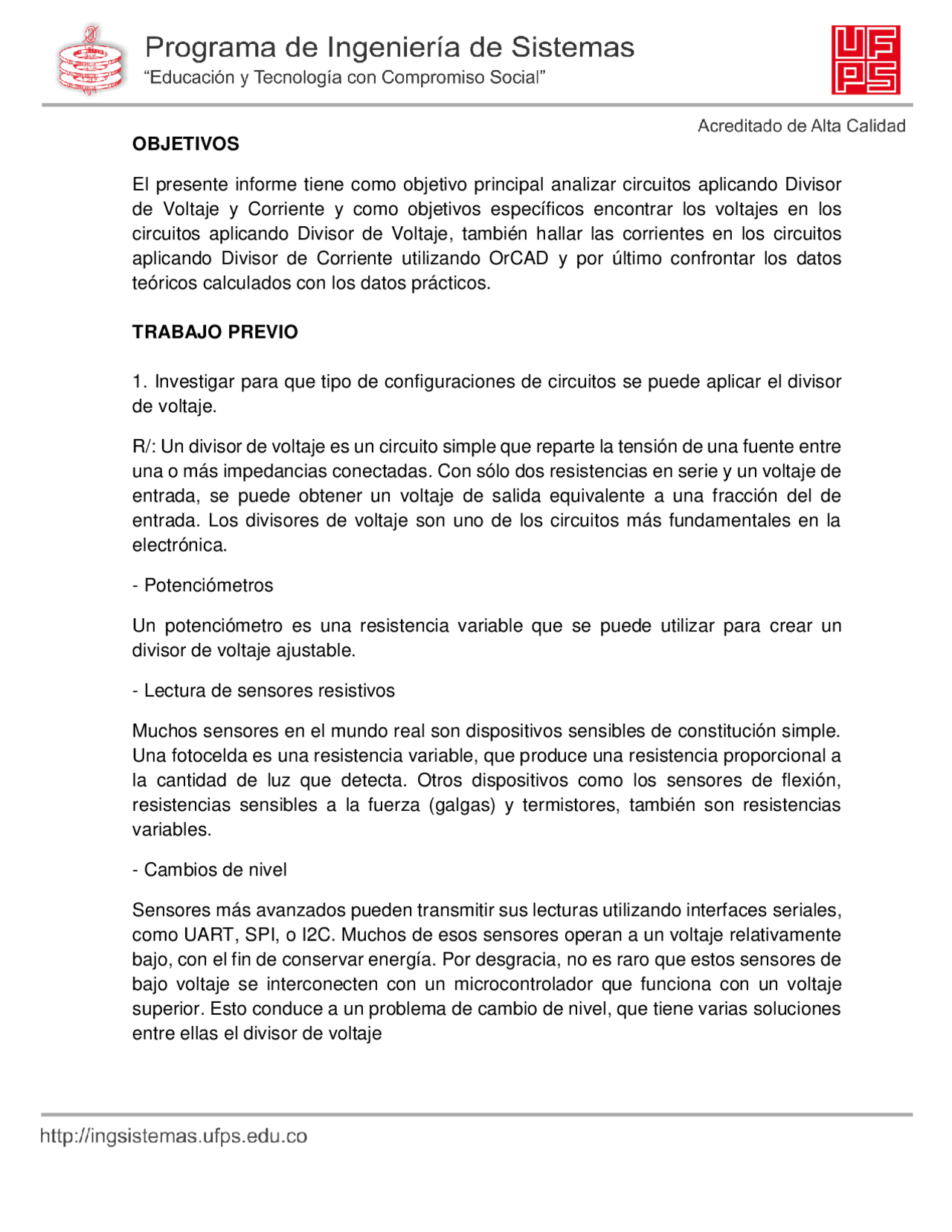

OBJETIVOS
El presente informe tiene como objetivo principal analizar circuitos aplicando Divisor
de Voltaje y Corriente y como objetivos específicos encontrar los voltajes en los
circuitos aplicando Divisor de Voltaje, también hallar las corrientes en los circuitos
aplicando Divisor de Corriente utilizando OrCAD y por último confrontar los datos
teóricos calculados con los datos prácticos.
TRABAJO PREVIO
1. Investigar para que tipo de configuraciones de circuitos se puede aplicar el divisor
de voltaje.
R/: Un divisor de voltaje es un circuito simple que reparte la tensión de una fuente entre
una o más impedancias conectadas. Con sólo dos resistencias en serie y un voltaje de
entrada, se puede obtener un voltaje de salida equivalente a una fracción del de
entrada. Los divisores de voltaje son uno de los circuitos más fundamentales en la
electrónica.
- Potenciómetros
Un potenciómetro es una resistencia variable que se puede utilizar para crear un
divisor de voltaje ajustable.
- Lectura de sensores resistivos
Muchos sensores en el mundo real son dispositivos sensibles de constitución simple.
Una fotocelda es una resistencia variable, que produce una resistencia proporcional a
la cantidad de luz que detecta. Otros dispositivos como los sensores de flexión,
resistencias sensibles a la fuerza (galgas) y termistores, también son resistencias
variables.
- Cambios de nivel
Sensores más avanzados pueden transmitir sus lecturas utilizando interfaces seriales,
como UART, SPI, o I2C. Muchos de esos sensores operan a un voltaje relativamente
bajo, con el fin de conservar energía. Por desgracia, no es raro que estos sensores de
bajo voltaje se interconecten con un microcontrolador que funciona con un voltaje
superior. Esto conduce a un problema de cambio de nivel, que tiene varias soluciones
entre ellas el divisor de voltaje
