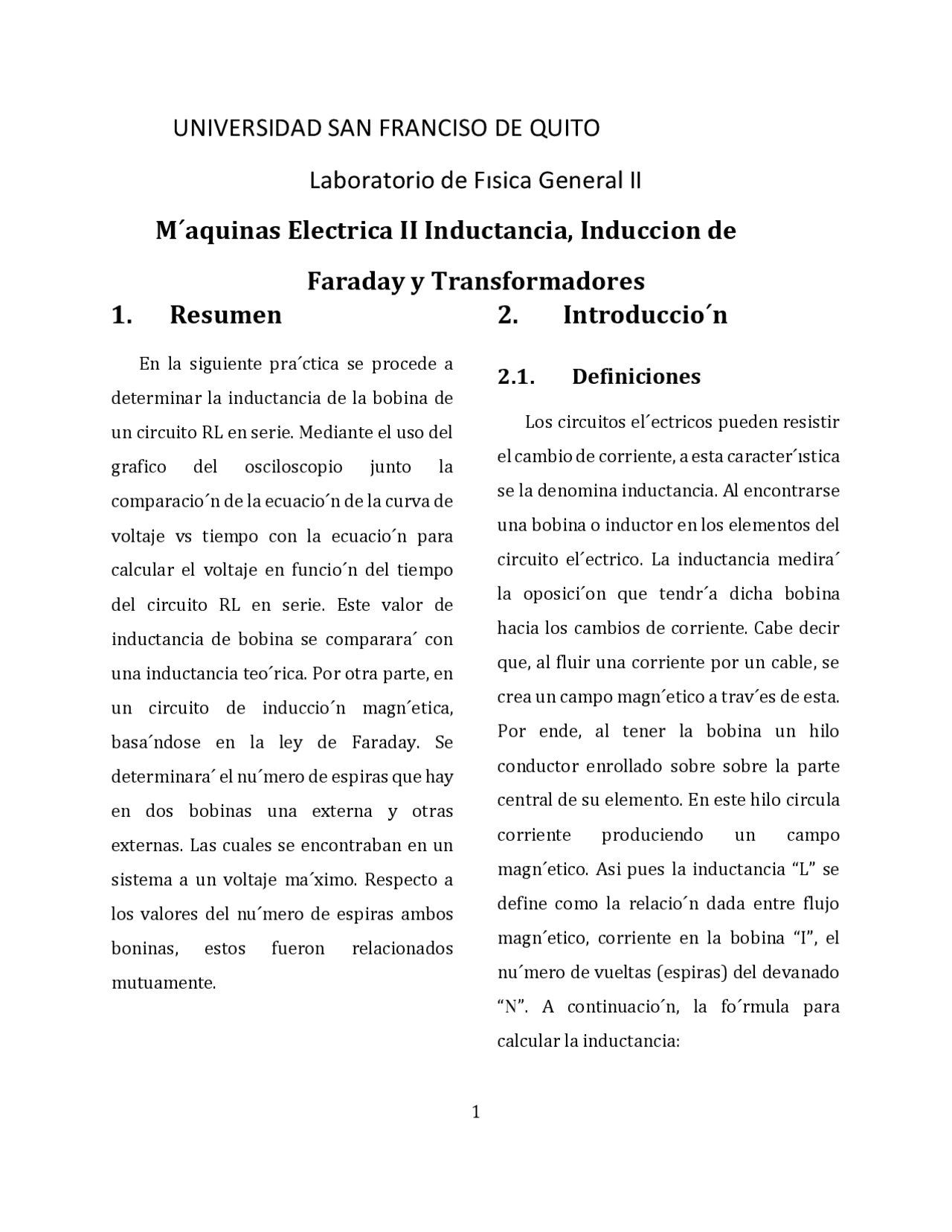

UNIVERSIDAD SAN FRANCISO DE QUITO
Laboratorio de Fısica General II
M´aquinas Electrica II Inductancia, Induccion de
Faraday y Transformadores
1. Resumen
En la siguiente pra´ctica se procede a
determinar la inductancia de la bobina de
un circuito RL en serie. Mediante el uso del
grafico del osciloscopio junto la
comparacio´n de la ecuacio´n de la curva de
voltaje vs tiempo con la ecuacio´n para
calcular el voltaje en funcio´n del tiempo
del circuito RL en serie. Este valor de
inductancia de bobina se comparara´ con
una inductancia teo´rica. Por otra parte, en
un circuito de induccio´n magn´etica,
basa´ndose en la ley de Faraday. Se
determinara´ el nu´mero de espiras que hay
en dos bobinas una externa y otras
externas. Las cuales se encontraban en un
sistema a un voltaje ma´ximo. Respecto a
los valores del nu´mero de espiras ambos
boninas, estos fueron relacionados
mutuamente.
2. Introduccio´n
2.1. Definiciones
Los circuitos el´ectricos pueden resistir
el cambio de corriente, a esta caracter´ıstica
se la denomina inductancia. Al encontrarse
una bobina o inductor en los elementos del
circuito el´ectrico. La inductancia medira´
la oposici´on que tendr´a dicha bobina
hacia los cambios de corriente. Cabe decir
que, al fluir una corriente por un cable, se
crea un campo magn´etico a trav´es de esta.
Por ende, al tener la bobina un hilo
conductor enrollado sobre sobre la parte
central de su elemento. En este hilo circula
corriente produciendo un campo
magn´etico. Asi pues la inductancia “L” se
define como la relacio´n dada entre flujo
magn´etico, corriente en la bobina “I”, el
nu´mero de vueltas (espiras) del devanado
“N”. A continuacio´n, la fo´rmula para
calcular la inductancia:
