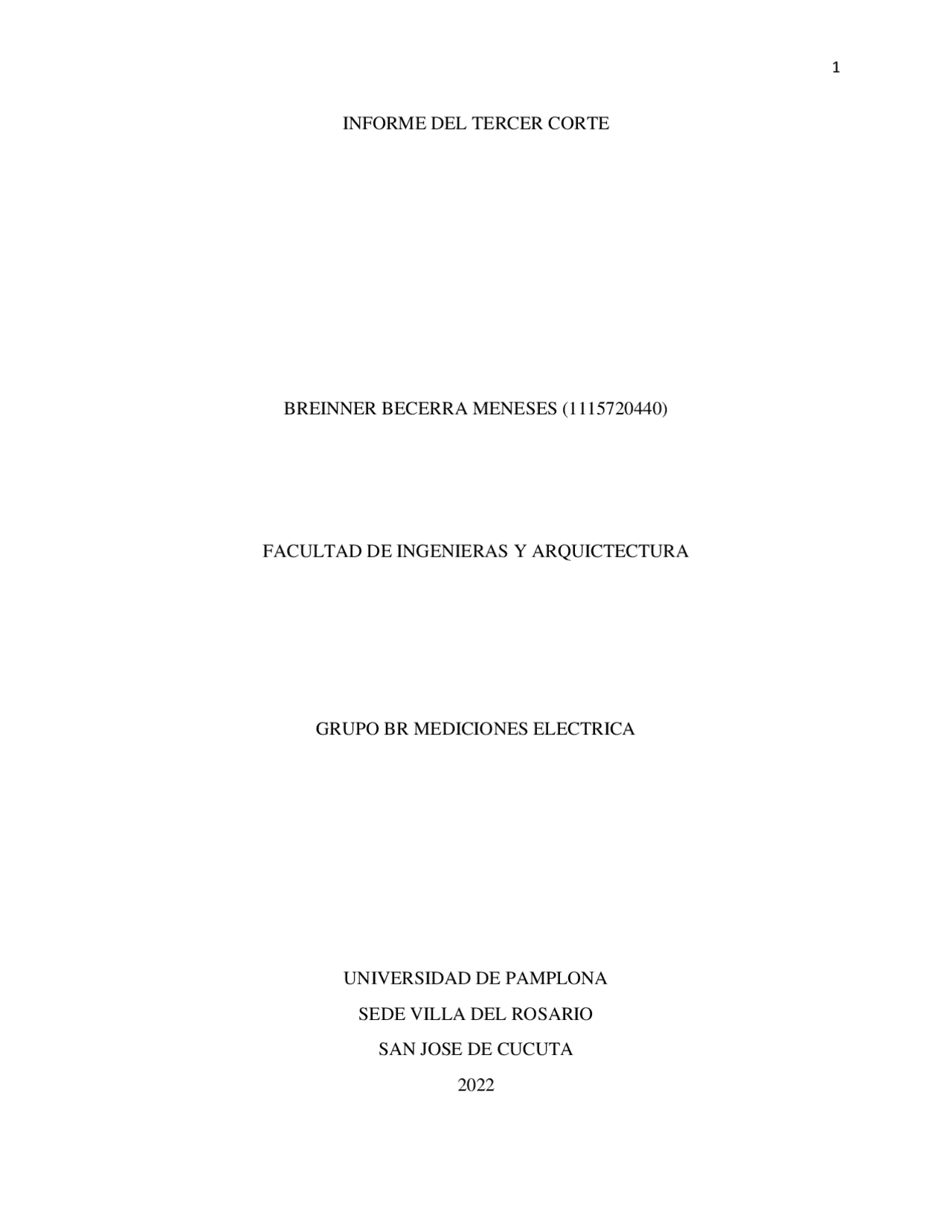

1
INFORME DEL TERCER CORTE
BREINNER BECERRA MENESES (1115720440)
FACULTAD DE INGENIERAS Y ARQUICTECTURA
GRUPO BR MEDICIONES ELECTRICA
UNIVERSIDAD DE PAMPLONA
SEDE VILLA DEL ROSARIO
SAN JOSE DE CUCUTA
2022
Prepara tus exámenes
Prepara tus exámenes y mejora tus resultados gracias a la gran cantidad de recursos disponibles en Docsity
Consigue puntos base para descargar
Gana puntos ayudando a otros estudiantes o consíguelos activando un Plan Premium
Orientación Universidad
Prepara tus exámenes
Prepara tus exámenes y mejora tus resultados gracias a la gran cantidad de recursos disponibles en Docsity
Busca documentos
Prepara tus exámenes con los documentos que comparten otros estudiantes como tú en Docsity
Busca tu universidad
Encuentra los documentos específicos para los exámenes de tu universidad
Video Cursos
Estudia con lecciones y exámenes resueltos basados en los programas académicos de las mejores universidades
Quiz
Responde a preguntas de exámenes reales y pon a prueba tu preparación
Consigue puntos base para descargar
Gana puntos ayudando a otros estudiantes o consíguelos activando un Plan Premium
Comunidad
Pregúntale a la comunidad
Pide ayuda a la comunidad y resuelve tus dudas de estudio
Ebooks gratuitos
¡Nuestros e-books salva-estudiantes!
Descarga nuestras guías gratuitas sobre técnicas de estudio, métodos para controlar la ansiedad y consejos para la tesis preparadas por los tutores de Docsity
Informe del tercer corte sobre potencia eléctrica, Monografías, Ensayos de Electrotecnia
Un informe del tercer corte sobre potencia eléctrica. Proporciona una descripción detallada de los conceptos clave relacionados con la potencia eléctrica, incluyendo la definición de potencia eléctrica, los tipos de potencia (activa, reactiva y aparente), cómo se calcula la potencia eléctrica en corriente continua y corriente alterna, y ejemplos de cálculos. El informe también aborda los factores de potencia y su importancia. Este documento sería útil para estudiantes universitarios de ingeniería eléctrica o áreas relacionadas que necesiten comprender los fundamentos de la potencia eléctrica.
Tipo: Monografías, Ensayos
2023/2024
1 / 11
Esta página no es visible en la vista previa
¡No te pierdas las partes importantes!
Documentos relacionados
Vista previa parcial del texto
¡Descarga Informe del tercer corte sobre potencia eléctrica y más Monografías, Ensayos en PDF de Electrotecnia solo en Docsity!
INFORME DEL TERCER CORTE BREINNER BECERRA MENESES (1115720440) FACULTAD DE INGENIERAS Y ARQUICTECTURA GRUPO BR MEDICIONES ELECTRICA UNIVERSIDAD DE PAMPLONA SEDE VILLA DEL ROSARIO SAN JOSE DE CUCUTA 2022
INFORME DEL TERCER CORTE BREINNER BECEERRA MENESES (1115720440) FACULTAD DE INGENIERIA Y ARQUITECTURA PROFESOR: MsC. OSCAR ORLANDO GUERRERO DIAZ GRUPO BR MEDICIONES ELECTRICA UNIVERSIDAD DE PAMPLONA SEDE VILLA DEL ROSARIO SAN JOSE DE CUCUTA 2022
COMO SE CALCULA LA POTENCIA ELECTRICA
El cálculo de la potencia eléctrica se obtiene al tener en cuenta la carga eléctrica, también conocida como tensión eléctrica, que pasa en un tiempo limitado a través de una diferencia de potencia, denominada intensidad. El resultado, cuya unidad es el vatio, se obtiene al multiplicar la tensión por la intensidad. Generalmente la tensión se pone en Voltios (V) y la Intensidad en Amperios (A). Esta es la fórmula de la potencia eléctrica. El vatio (en inglés, watt) proviene del Sistema Internacional de Unidades para la potencia y equivale a un julio por segundo. Su símbolo es la W, en homenaje al ingeniero escocés James Watt, precursor de la máquina de vapor de agua, esencial para el desarrollo de la Primera Revolución Industrial.
Fórmulas de la Potencia Eléctrica
Las fórmulas que más se utilizan para calcular la potencia eléctrica en electricidad son: Ley de Watt P = V x I; para C.C
Donde P= Potencia en Vatios W V= Tensión en Voltios V I= Intensidad de la corriente en Amperios A P = V x I x cos ф; para C.A. monofásica P = √3 x V x I x cos ф; para C.A. trifásica cos ф= Factor de potencia Que quiere decir: Que cuando conectamos un aparato eléctrico a una tensión V, y si multiplicamos esta tensión por la intensidad de corriente que lo atraviesa, el resultado de la multiplicación es la potencia eléctrica del aparato para el caso de C.C. y si lo multiplicamos por el cos ф tendríamos la potencia en C.A y si lo multiplicamos por √3 tendríamos la potencia en C.A. para circuitos trifásicos. La potencia eléctrica se mide en vatios (w) aunque es muy común verla en Kilovatios (Kw). 1.000w es 1Kw de potencia. Para pasar de w a kw solo tendremos que dividir entre 1.000. Para obtener la potencia en vatios en las fórmulas anteriores, la tensión se debe de poner en Voltios y la Intensidad en Amperios. Ahora fijémonos que pasa si sustituimos la V de la fórmula o la I, por su valor según la ley de ohm Si el receptor tiene una resistencia R, podríamos, según ley de ohm, poner la fórmula de la potencia en función de la V y la R o de la I y la R del receptor.
Ahora solo queda aplicarla fórmula P = 12V x 0,002A = 0,06w. Resuelto. Hagamos otro. Una bombilla que conectamos a 220V tiene una intensidad de 0,45A. ¿Que potencia eléctrica tiene? P = 220V x 0,45A = 100w. Resuelto.
Potencia en Corriente Alterna
La corriente alterna es la que se genera en las centrales eléctricas, por eso todos los receptores que se conecten a los tomas de las viviendas son de corriente alterna (c.a). Aquí la potencia es un poco más compleja, ya que no solo hay una potencia, sino que hay 3 diferentes Tipos de Potencia Potencia Activa = Pa = V x I x coseno ρ se mide en w (vatios) Potencia Reactiva = Q = V x I seno φ; se mide en VAR (voltio amperios reactivos) Potencia Aparente = S = V x I se mide en voltio amperios (VA) Aquí podemos ver el triángulo de potencias para su cálculo y deducir sus fórmulas: La potencia activa es la única de las 3 potencia que se transforma en energía útil, es decir es la potencia útil del receptor. La potencia reactiva es una potencia perdida. Esta potencia es una potencia consumida por las bobinas y por los condensadores. Tenemos 2 potencias reactivas, Ql (potencia reactiva inductiva) que será la potencia reactiva consumida por las bobinas para crear campos magnéticos y Qc (potencia
reactiva capacitiva) potencia reactiva consumida por los condensadores para crear campos eléctricos. La suma vectorial de ambas será la potencia reactiva total como luego veremos en los ejemplos. Las dos son potencias perdidas, no sin realmente útiles. La potencia aparente es la suma vectorial de las otras dos, es la potencia útil más la potencia perdida. Empecemos por la más importante, generalmente la que se conoce como potencia, la potencia activa, y dependiendo del tipo de receptor. Potencia Activa Esta potencia es la que se transforma en energía en los receptores, la que disipan por la parte de resistencia eléctrica que tienen, la única que se transforma en energía útil. Solo esta potencia eléctrica se transforma en trabajo por el receptor. Esta es la que realmente nos da el dato de qué potente es el receptor y es la que viene expresada en las características de todos los receptores. Es por lo tanto la más importante. Se mide en vatios (w) igual que en c.c. Como las señales eléctricas en c.a. son una onda sinodal, que varían con el tiempo, la fórmula de la potencia depende de la gráfica de la tensión y la intensidad, de cuanto se retrasa una de la otra, por eso se debe utilizar el ángulo a través de coseno del ángulo ρ (fi), ángulo de retraso de la onda de la tensión con respecto a la onda de la intensidad. Fíjate como son estos desfases en 3 circuitos puros, uno resistivo
consumo de corriente es de 10.4 ampere (A), posee un Factor de Potencia o Cos = 0. y está conectado a una red eléctrica de corriente alterna también monofásica, de 220 volt (V). P=V x I x Cosφ = 220 x 10.4 x 0,96 = 2.196, 48 w o lo que es lo mismo 2,19648Kw
Potencia en Circuitos RLC
Potencia Activa Como conclusión diremos que un circuito que tenga componentes RLC (resistivo, inductivo y capacitivo) tiene un factor de potencia que será mayor de 0 y menor de 1. Para calcular su potencia activa será: Pactiva = V x I x Cosφ = w (vatios). Potencia Reactiva Es la potencia que solo tienen los circuitos que tengan parte inductiva o capacitiva (LC) y no se transforma en energía, no produce trabajo útil, por eso podemos considerarla incluso una pérdida. Se representa por la letra Q y su fórmula es: Q = V x I seno φ; se mide en VAR (voltio amperios reactivos) Potencia Aparente Es la suma vectorial de las potencias activa y reactiva. Se representa por la letra S y su fórmula es: S = V x I se mide en voltio amperios (VA)
Como vemos las potencias en c.a. se representan por vectores. Podríamos calcular una potencia teniendo las otras 2 simplemente aplicando Pitágoras en el triángulo. Por ejemplo: P = S x cosen φ; o lo que es lo mismo P = V x I x cose φ. (recordemos S = V x I). Q = S x seno φ; o lo que es lo mismo Q = V x I x seno φ. BIBLIOGRAFIA https://www.bbva.com/es/sostenibilidad/que-es-y-como-calcular-la-potencia- electrica/ https://es.wikipedia.org/wiki/Potencia_el%C3%A9ctrica https://www.pepeenergy.com/blog/glosario/definicion-potencia-electrica/
