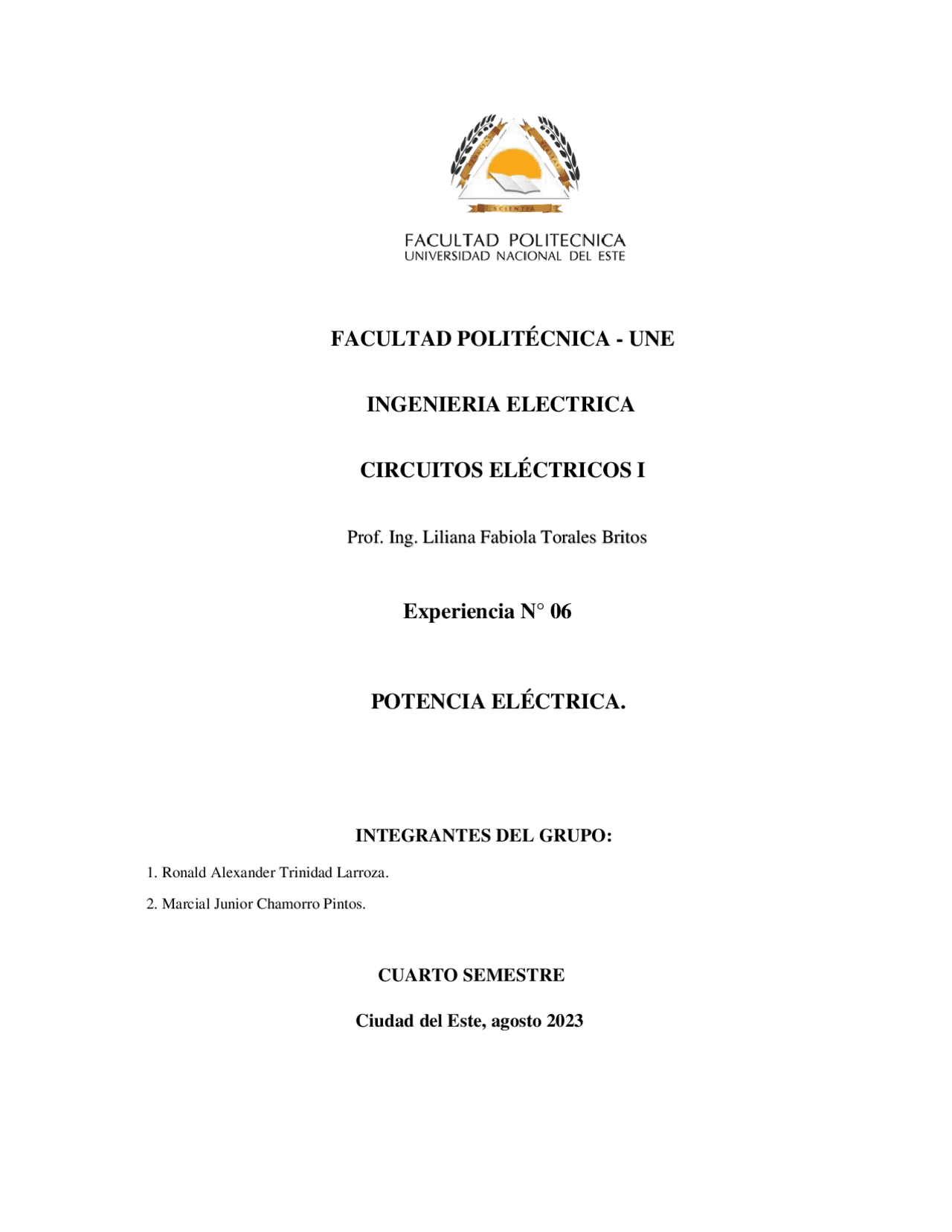

FACULTAD POLITÉCNICA - UNE
INGENIERIA ELECTRICA
CIRCUITOS ELÉCTRICOS I
Prof. Ing. Liliana Fabiola Torales Britos
Experiencia N° 06
POTENCIA ELÉCTRICA.
INTEGRANTES DEL GRUPO:
- Ronald Alexander Trinidad Larroza.
- Marcial Junior Chamorro Pintos.
CUARTO SEMESTRE
Ciudad del Este, agosto 2023
Introduccion. La potencia eléctrica es la proporción por unidad de tiempo, o ritmo, con la cual la energía eléctrica es transferida por un circuito eléctrico, es decir, la cantidad de energía eléctrica entregada o absorbida por un elemento en un momento determinado. La unidad en el Sistema Internacional de Unidades es el vatio o watt (W). [1] Aplicando una tensión a los terminales de una resistencia, se establecerá una corriente que es el movimiento de carga eléctrica a través del mismo. La tensión eléctrica se puede definir como el trabajo por unidad de carga ejercido por el campo eléctrico sobre una partícula cargada para moverla entre dos posiciones determinadas. La tensión es independiente del camino recorrido por la carga y depende exclusivamente del potencial eléctrico entre dos puntos del campo eléctrico. El trabajo realizado por las cargas eléctricas, en un determinado intervalo de tiempo, genera una energía que es transformada en calor por Efecto Joule y es definida como Potencia Eléctrica. Siendo así, podemos escribir: [2] Donde: ∆ τ representa la variación de trabajo. ∆ t representa la variación de tiempo. P representa la potencia eléctrica. Utilizando la definición de la potencia eléctrica juntamente con la ley de Ohm, obtenemos otras relaciones usuales: P = V · I V = I · R P = I^2 · R El efecto térmico, producido por la generación de potencia, es aprovechado por innúmeros dispositivos, tales como: ducha eléctrica, secador, plancha eléctrica, soldador, etc. Estos dispositivos son constituidos básicamente por resistencias, que alimentadas por tensiones y consecuentemente recorridas por corrientes eléctricas, transforman energía eléctrica en térmica. Materiales. Fuente CC variable. Resistencia 100Ω, 2W. Resistencia 100Ω, 5W. 2 multímetros digitales. Figura 1: Materiales usados.
V ( v ) I ( ma ) P ( mW ) 0 0 0 1 8.87 7. 2 19.70 38. 3 29.93 88. 4 39.47 154. 5 49.40 242. 6 59.54 352 7 70 486. 8 79.60 629. 9 89.70 798. 10 100.1 995 Tabla: 2: Corrientes y Potencias disipadas para cada valor de tensión V ( v ) en la resistencia de 100Ω, 5 W. R (Ω) V ( v ) I ( ma ) P ( mW ) 100/2W 8 155.63 1. 100/5W 8 75.2 0. Tabla: 3 Algunas Imágenes del trabajo realizado en el laboratorio Figura 4: Valor real de 100Ω, 2 W Figura 5: 100Ω, 2 W , 2 V
Figura 6: Valor real de 100Ω, 5 W. Figura 7: 100Ω, 5 W , 2 V Preguntas.
- Calcule la potencia disipadas por las resistencias, completando la Tablas (1), (2) y (3).
- Con los datos obtenidos, construya el grafico de la potencia en función de la corriente para cada resistencia. Figura 15: Potencia disipada por 100Ω 2 W. Figura 16: Potencia disipada por 100Ω 5 W.
- ¿Por qué la resistencia de 100Ω / 2 W , en la experiencia, se calentó más que la de 100Ω / 5 W? Porque sobre la resistencia de 100Ω / 2 W circulaba más corriente, de ahí que eso provocara que disipe más potencia que el de 100Ω / 5 W , dado que ´este recibía alrededor de un 50% menos de corriente.
