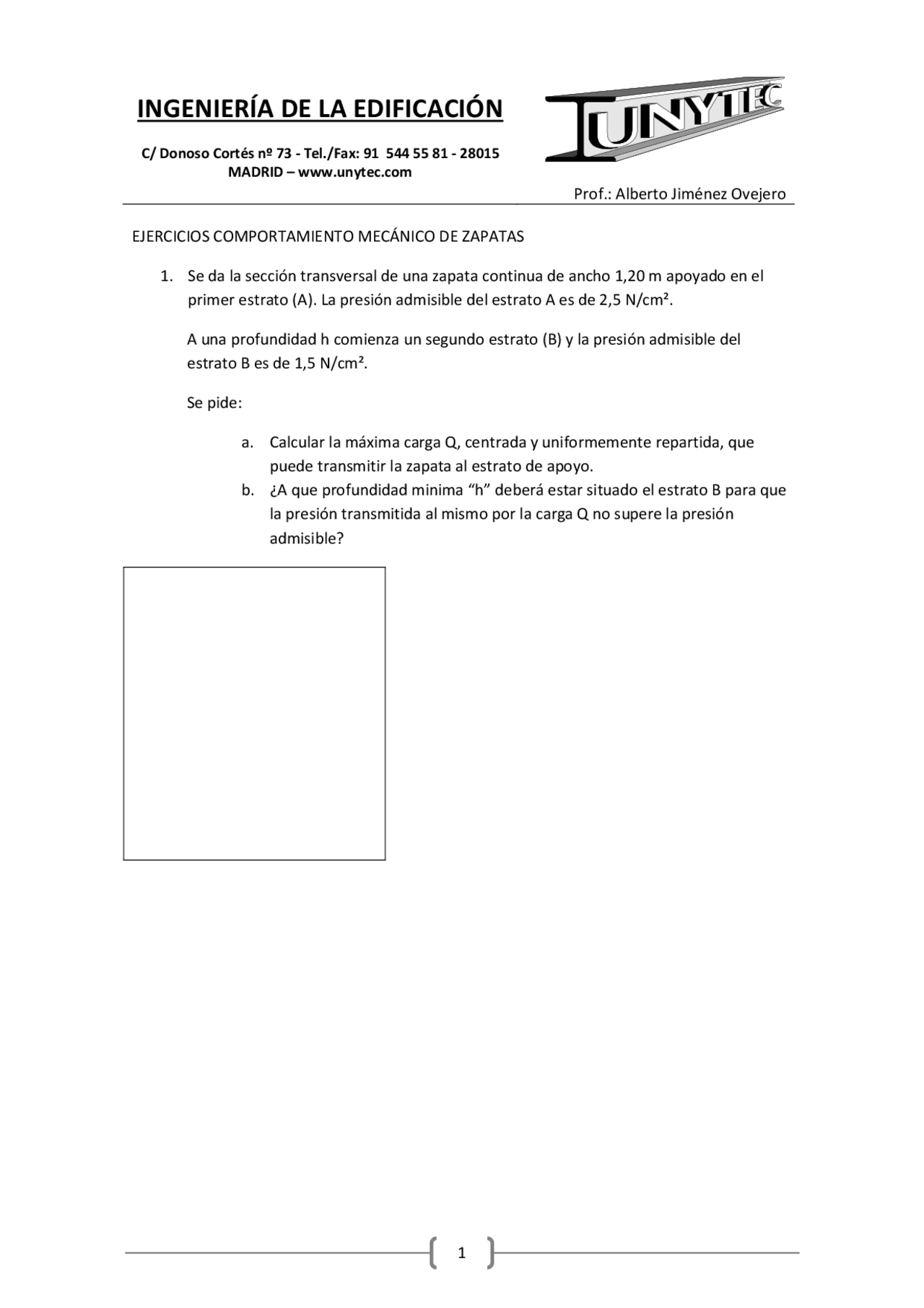

EJERCICIOS COMPORTAMIENTO MECÁNICO DE ZAPATAS
- Se da la sección transversal de una zapata continua de ancho 1,20 m apoyado en el primer estrato (A). La presión admisible del estrato A es de 2,5 N/cm².
A una profundidad h comienza un segundo estrato (B) y la presión admisible del estrato B es de 1,5 N/cm².
Se pide:
a. Calcular la máxima carga Q, centrada y uniformemente repartida, que puede transmitir la zapata al estrato de apoyo. b. ¿A que profundidad minima “h” deberá estar situado el estrato B para que la presión transmitida al mismo por la carga Q no supere la presión admisible?
C/ Donoso Cortés nº 73 - Tel./Fax: 91 544 55 81 - 28015 MADRID – www.unytec.com Prof.: Alberto Jiménez Ovejero
- Dada la sección esquemática del edificio y de los estratos del terreno, con sus características y niveles y los siguientes datos: - Planta de muros y soporte, los cuales transmiten al terreno las siguientes cargas centradas: o Cada uno de los muros: 14.000 daN por m o Soporte: 24.200 daN - Suelo de planta baja resuelto con forjado y pavimento, de 40 cm de espesor total, y con cámara de aire de 30 cm bajo el forjado.
Se pide:
a. Calcular tanto para los muros como para el soporte las dimensiones en planta de sus zapatas. b. Dibujar croquis de la sección vertical de ambas zapatas, situándolas en el terreno de acuerdo con las cotas dadas.
C/ Donoso Cortés nº 73 - Tel./Fax: 91 544 55 81 - 28015 MADRID – www.unytec.com Prof.: Alberto Jiménez Ovejero
- Dada la siguiente sección:
- ¿Cuál es la máxima carga que puede transmitir al terreno?
- ¿Cuál es la minima presión admisible que debe tener el estrato inferior para soportar esa carga?
C/ Donoso Cortés nº 73 - Tel./Fax: 91 544 55 81 - 28015 MADRID – www.unytec.com Prof.: Alberto Jiménez Ovejero
- Elegir razonadamente la cota y el estrato e apoyo, y dimensionar las zapatas del muro y del soporte, redondeándolas a un numero entero de centímetros.
a. Carga zapata de muro: q=100 kN/m
b. Carga de soporte: q= 230 kN.
C/ Donoso Cortés nº 73 - Tel./Fax: 91 544 55 81 - 28015 MADRID – www.unytec.com Prof.: Alberto Jiménez Ovejero
- Calcular para ambas zapatas la presión que transmiten al estrato 3, comprobando su idoneidad.
C/ Donoso Cortés nº 73 - Tel./Fax: 91 544 55 81 - 28015 MADRID – www.unytec.com Prof.: Alberto Jiménez Ovejero
- Un pilar de dimensiones 0,30x0,50 m apoya coaxialmente sobre una zapata de 1,50 x 1, 90 m. Calcualr el canto minimo de la zapata para ser considerada flexible.
- Calcular el lado de una zapata aislada, sometida a una carga centrada de 15.000 dN y un momento de 6.000 m dN en el eje paralelo de ese lado, para que el diagrama de presiones sobre el terreno sea triangular.
