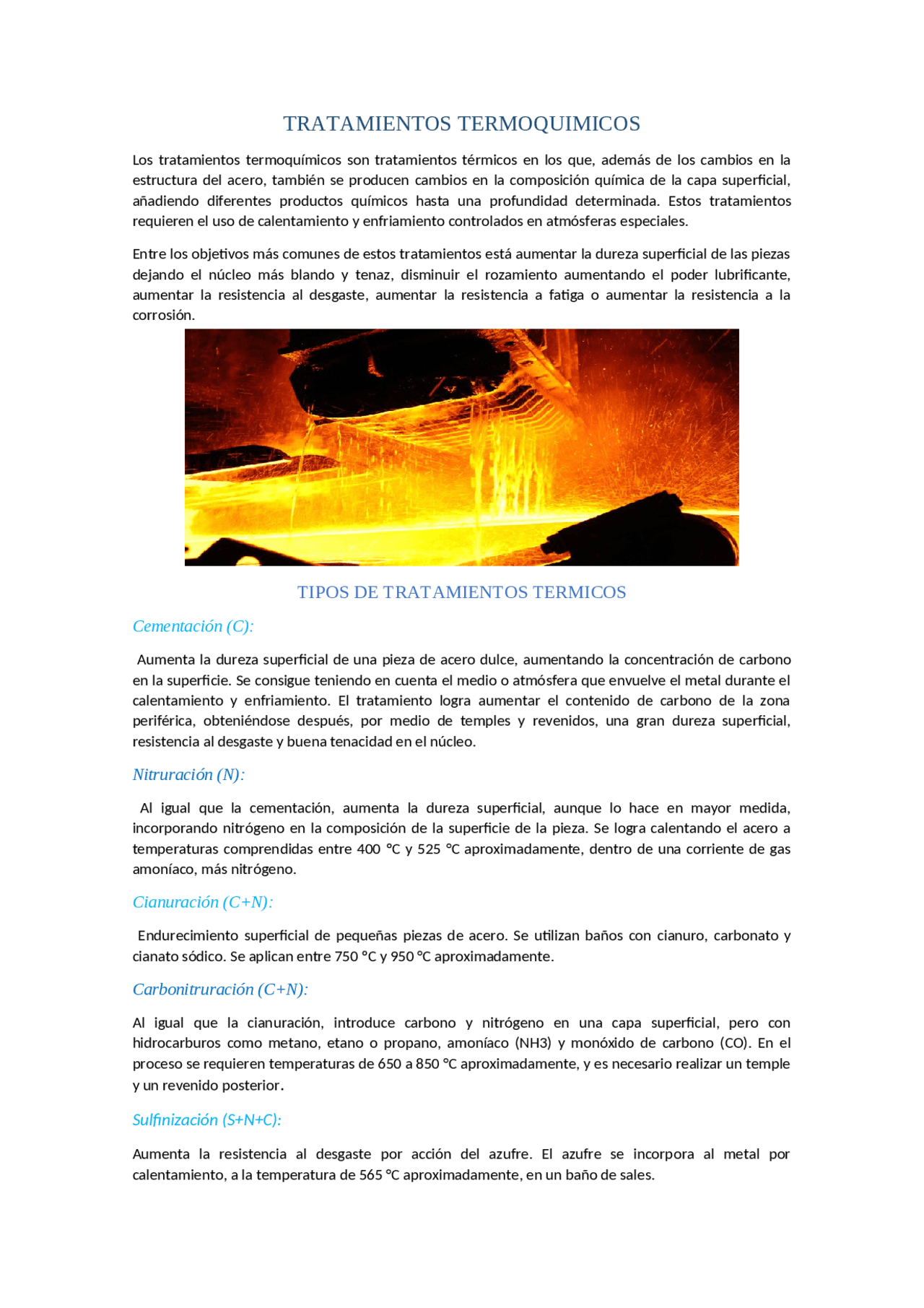

TRATAMIENTOS TERMOQUIMICOS
Los tratamientos termoquímicos son tratamientos térmicos en los que, además de los cambios en la estructura del acero, también se producen cambios en la composición química de la capa superficial, añadiendo diferentes productos químicos hasta una profundidad determinada. Estos tratamientos requieren el uso de calentamiento y enfriamiento controlados en atmósferas especiales. Entre los objetivos más comunes de estos tratamientos está aumentar la dureza superficial de las piezas dejando el núcleo más blando y tenaz, disminuir el rozamiento aumentando el poder lubrificante, aumentar la resistencia al desgaste, aumentar la resistencia a fatiga o aumentar la resistencia a la corrosión.
TIPOS DE TRATAMIENTOS TERMICOS
Cementación (C):
Aumenta la dureza superficial de una pieza de acero dulce, aumentando la concentración de carbono en la superficie. Se consigue teniendo en cuenta el medio o atmósfera que envuelve el metal durante el calentamiento y enfriamiento. El tratamiento logra aumentar el contenido de carbono de la zona periférica, obteniéndose después, por medio de temples y revenidos, una gran dureza superficial, resistencia al desgaste y buena tenacidad en el núcleo.
Nitruración (N):
Al igual que la cementación, aumenta la dureza superficial, aunque lo hace en mayor medida, incorporando nitrógeno en la composición de la superficie de la pieza. Se logra calentando el acero a temperaturas comprendidas entre 400 ºC y 525 °C aproximadamente, dentro de una corriente de gas amoníaco, más nitrógeno.
Cianuración (C+N):
Endurecimiento superficial de pequeñas piezas de acero. Se utilizan baños con cianuro, carbonato y cianato sódico. Se aplican entre 750 ºC y 950 °C aproximadamente.
Carbonitruración (C+N):
Al igual que la cianuración, introduce carbono y nitrógeno en una capa superficial, pero con hidrocarburos como metano, etano o propano, amoníaco (NH3) y monóxido de carbono (CO). En el proceso se requieren temperaturas de 650 a 850 °C aproximadamente, y es necesario realizar un temple
y un revenido posterior.
Sulfinización (S+N+C):
Aumenta la resistencia al desgaste por acción del azufre. El azufre se incorpora al metal por calentamiento, a la temperatura de 565 °C aproximadamente, en un baño de sales.
CEMENTACION
La cementación es un tratamiento termoquímico que consiste en carburar una capa superficial de una pieza de acero, rodeándola de un producto carburante y calentándola a una temperatura adecuada mediante difusión, modificando su composición, impregnando la superficie y sometiéndola a continuación a un tratamiento térmico, un temple y un revenido, quedando la pieza con buena tenacidad en el núcleo y con mucha dureza superficial.
OBJETIVO:
El objetivo de la cementación es que en el templado del acero proporciona dureza a la pieza, pero también fragilidad. Por el contrario, si no se templa el material no tendrá la dureza suficiente y se desgastará. Para conservar las mejores cualidades de los dos casos se utiliza la cementación, que endurece la superficie de la pieza sin modificación del núcleo, dando lugar así a una pieza formada por dos materiales, la del núcleo de acero con bajo índice de carbono, tenaz y resistente a la fatiga, y la parte de la superficie, de acero con mayor concentración de carbono, más dura, resistente al desgaste y a las deformaciones, siendo todo ello una única pieza compacta.
PROCESO:
Consiste en recubrir las partes a cementar de una materia rica en carbono, llamada cementante, y someterla durante varias horas a altas temperatura de 900 °C. En estas condiciones es cuando tiene mayor capacidad de disolución el carbono, que irá penetrando en la superficie que recubre a razón de 0,1 a 0,2 milímetros por hora de tratamiento. Una vez absorbido por la capa periférica del acero, comienza el proceso de difusión del carbono hacia el interior de la pieza (el espesor de la capa cementada depende de la temperatura y del tiempo que dure la operación). La pieza así obtenida se le da el tratamiento térmico correspondiente, de temple y revenido, y cada una de las dos zonas de la pieza, adquirirá las cualidades que corresponden a su porcentaje de carbono. En ocasiones se dan dos temples, uno homogéneo a toda la pieza y un segundo temple que endurece la parte exterior. La cementación encuentra aplicación en todas aquellas piezas que tengan que poseer gran resistencia al choque y tenacidad junto con una gran resistencia al desgaste, como es el caso de los piñones, levas, ejes, etc.
TIPOS DE MATERIALES CEMENTANTES :
Sólidos. Líquidos. Gaseosos.
SÓLIDOS :
Para la cementación en medio sólido, las piezas limpias y libres de óxidos se colocan en la mezcla de cementación, dentro de cajas de chapas de acero soldadas y selladas. Estas cajas se cargan luego al horno de cementación, y se mantienen ahí durante varias horas a una temperatura entre 900 ºC y 950 ºC aproximadamente, hasta obtener la profundidad de la capa de difusión deseada. Como mezcla de cementación se puede utilizar la de 70 % a 80 % de carbón vegetal finalmente pulverizado, con un 20 % a 30 % de alguno de los siguientes carbonatos: carbonato de bario (BaCO3), carbonato de sodio
menos perjudicial a la salud, y las propiedades del núcleo sin cementar resultan mejores debido al menor crecimiento del grano. El proceso se realiza en hornos especiales, en cuyo interior se inyecta como gas cementante algún hidrocarburo saturado tales como metano, butano, propano y otros. Al calentar a unos 900 ºC y 1000 ºC aproximadamente, se desprende el carbono elemental que cementa el acero. Por ejemplo al calentar metano.
NITRURACION
La nitruración es un tratamiento térmico empleado para el endurecimiento superficial de ciertas piezas, principalmente aceros. Es especialmente recomendable para aceros aleados con cromo, vanadio, aluminio, wolframio y molibdeno, ya que forman nitruros estables a la temperatura de tratamiento. Son estos nitruros los que proporcionan la dureza buscada.
PROCESO:
Durante la nitruración, la pieza sometida ve aumentada su dureza superficial mediante el aporte de nitrógeno a la misma en una atmósfera nitrurante, principalmente compuesta de vapores de amoníaco descompuesto en nitrógeno e hidrógeno. En esta descomposición, el nitrógeno, más denso que el
hidrógeno, se desplaza hacia la zona inferior de la cámara, entrando en contacto con la pieza y
formando nitruros de hierro (compuesto duro y frágil) en su superficie.
La penetración de este tratamiento es muy lenta, del orden de un milímetro de espesor por cada 100 horas de duración, aunque después de esto, la pieza no precisará de temple. Este tratamiento se realiza normalmente en hornos eléctricos a temperaturas aproximadas de 500 ºC, por cuya cámara circula el gas de amoníaco. Tanto la temperatura como la concentración del gas en amoníaco, deben mantenerse constante durante todo el proceso. Además, en caso de existir alguna parte de la pieza que no se desee nitrurar, se introducen dichas partes en una solución de estaño y plomo al 50 %, que evitará que la atmósfera de nitrógeno les afecte. La preparación previa al proceso consistirá en la limpieza de la pieza mediante, por ejemplo, ultrasonidos en un baño de alcohol. También se purgará la atmósfera del horno durante su calentamiento, haciendo circular un caudal de nitrógeno con un volumen igual a 100 veces el volumen del horno. Así, se asegura la eliminación de la humedad absorbida en el tubo de cerámica, y si se introduce la muestra en el horno durante la fase de calentamiento, pero fuera de la zona caliente, se aprovechará dicho caudal para eliminar también la posible humedad existente en ella. Para la mejor manipulación de la muestra, se introducirá previamente en una caja de aluminio. Cuando el horno alcance la temperatura de tratamiento, se mueve la pieza a la zona caliente evitando la contaminación de la atmósfera del horno, y se procede a la aplicación del tratamiento. Una vez se haya aplicado el tratamiento completo, el enfriamiento se hará siempre bajo una atmósfera controlada para evitar la contaminación superficial u oxidación de la pieza.
APLICACIÓN:
La nitruración se aplica principalmente a piezas que son sometidas regularmente a grandes fuerzas de rozamiento y de carga, tales como pistas de rodamientos, camisas de cilindros, etc. Estas aplicaciones requieren que las piezas tengan un núcleo con cierta plasticidad, que absorba golpes y vibraciones, y una superficie de gran dureza que resista la fricción y el desgaste. Las piezas que se hayan pasado por un proceso de nitruración se pueden usar en trabajos con temperaturas de hasta 500 °C (temperatura de nitruración), temperatura a la cual el nitrógeno comienza a escaparse de la pieza, eliminando los efectos de la nitruración y disminuyendo la dureza de la pieza.
TIPOS DE NITRURACION:
BIBLIOGRAFIA:
Askeland, Ronald R. (2011). «8». Ciencia e ingeniería de materiales (6° edición). México: Cengage Learning. pp. 308-311. MALISHEV, A. “Tecnología de los metales”. Séptima Edición; Mir Moscú; 1985. SMITH, W. “Fundamentos de la Ciencia e Ingeniería de Materiales”. Tercera Edición; Mac Graw Hill,
Guliáev, A, P. “Metalografía” Tomo I y II ; Editorial Mir Moscú; 1978. DUFFUS SCOTT, ALEJANDRO. Conferencias de Ciencia de los Materiales y Metalografía de las uniones soldadas. CIS. Facultad de Mecánica. UCLV. 1995. BARINOV, N; LANDA, A. Metalurgia y metalografía - 1 ed -. Editorial MIR.Moscú. 1976.
