Un informe sobre la inspección y ejecución de estructuras de hormigón en un proyecto de construcción de un edificio de 15 pisos con 5 subsuelos en la universidad de buenos aires. El informe incluye detalles sobre el tipo de ambiente al que estarán expuestos los elementos de la estructura, el informe de suelos, los planos arquitectónicos y estructurales, las especificaciones técnicas para el hormigonado y encofrado, y la organización del trabajo en obra. También se identifican algunas discrepancias entre los planos de replanteo y los planos de hormigón visto. Este documento podría ser útil para estudiantes de ingeniería civil o arquitectura que estén interesados en aprender sobre la inspección y ejecución de estructuras de hormigón en proyectos de construcción.
Tipo: Ejercicios
1 / 98
Esta página no es visible en la vista previa
¡No te pierdas las partes importantes!

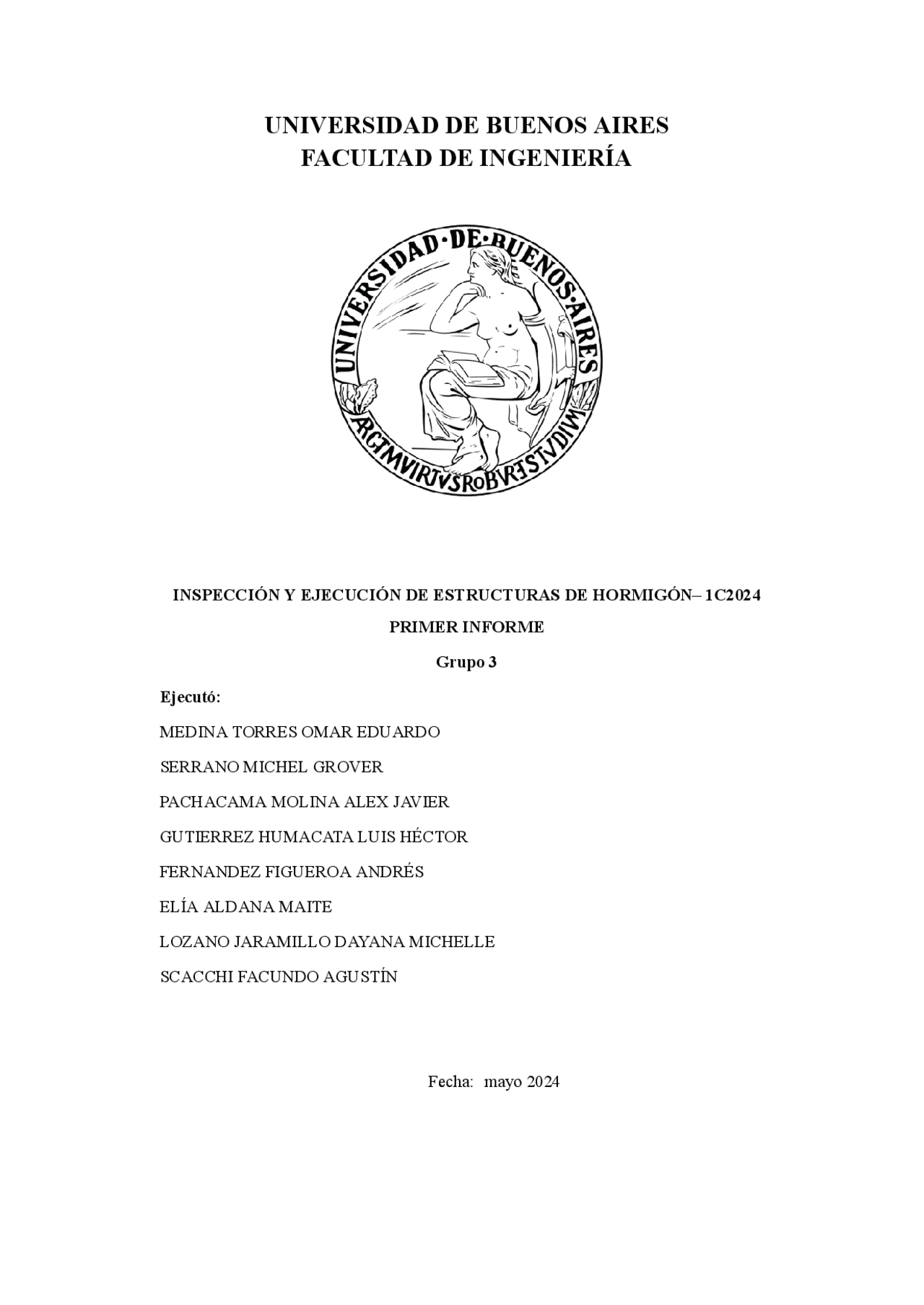

Grupo 3 Ejecutó: MEDINA TORRES OMAR EDUARDO SERRANO MICHEL GROVER PACHACAMA MOLINA ALEX JAVIER GUTIERREZ HUMACATA LUIS HÉCTOR FERNANDEZ FIGUEROA ANDRÉS ELÍA ALDANA MAITE LOZANO JARAMILLO DAYANA MICHELLE SCACCHI FACUNDO AGUSTÍN Fecha: mayo 2024
1. Análisis del proyecto de la obra a ejecutar:.............................................................................. 1.1 Analizar aspectos generales de la obra a ejecutar........................................................ 1 a) Documentación recibida para ejecutar la obra................................................................. b) Altura y características de las medianeras existentes y su estado................................... 2 c) Profundidad de las fundaciones y sótanos linderos......................................................... 7 d) Interferencias................................................................................................................... 7 e) Datos meteorológicos de la zona o localidades cercanas a ellas..................................... 8 2.2. Revisión de los planos de encofrado, de armado y planillas de doblado de hierro.......... 11 2.3. Clasificación del medio ambiente y presencia de sustancias agresivas...................... a) Tipo de ambiente al que estará expuesto cada conjunto de elementos de la estructura. 2.4 Informe de suelos y verificación de la compatibilidad con la estructura a ejecutar......... 13 2.5 Verificar la coherencia entre los distintos documentos del proyecto................................. 3. Contrato:.................................................................................................................................... 3.1 Redactar la Contrata para la ejecución de la estructura de hormigón propuesta estableciendo la o las modalidades de contratación adoptadas................................................ 30 4. Higiene y seguridad en la obra:............................................................................................... 32 4.1 Con el docente enumerar las actividades riesgosas que se pueden presentar durante la... ejecución................................................................................................................................... 4.2 Para cada una de estas actividades riesgosas, evaluar las medidas de seguridad que se deben aplicar en obra................................................................................................................ 4.3 Listar los elementos de seguridad de uso obligatorio para el personal que trabaja o accede a la obra según los riesgos especificados en el punto 4.1......................................................... 5 Obrador....................................................................................................................................... 5.1. Elementos necesarios y suficientes que constituirán el obrador. Lay-out......................... 36 A) Personal......................................................................................................................... B) Ubicación del Obrador.................................................................................................. 38 C) Servicios de Infraestructura de obra.............................................................................. D) Pañol y depósito de materiales...................................................................................... 6. Materiales.................................................................................................................................. 44 6.1. Definir si es necesario ensayar el agua a usar para la elaboración del hormigón. Indicando el tipo de ensayos a solicitar..................................................................................................... 44 6.2. Definir los ensayos típicos a efectuar los agregados para la elaboración de hormigones.... 44 6.3 Definir ensayos para los aceros......................................................................................... 45 6.4. Revisar qué tipo de cemento Portland se usarán para los distintos hormigones a colocar en la estructura.......................................................................................................................... 6.5. Investigar los distintos tipos de aditivos químicos para hormigón existentes en la plaza y justificar la conveniencia del uso de alguno de ellos en la obra a ejecutar............................... 7. Replanteo y nivelación:............................................................................................................. 7.1. Evaluar los medios a utilizar en obra para el replanteo y la nivelación de la estructura de hormigón a ejecutar.................................................................................................................. 48 7.2 Indicar cómo se materializan los ejes de replanteo y el nivel de referencia...................... 7.3. Desarrollar sintéticamente en una memoria, como se replantean y se nivelan una base, una columna, una viga y una losa de la estructura de hormigón dada, en base a los planos de
Referencia: MÓDULO PRÁCTICO N° Revisión del proyecto-contrato-higiene Seguridad-Materiales-Replanteo y Nivelación Excavación Submuración Desarrollo
1. Análisis del proyecto de la obra a ejecutar: 1.1 Analizar aspectos generales de la obra a ejecutar. a) Documentación recibida para ejecutar la obra. Tabla de Información. Información Recibida Información Faltante PLANTAS 5° Subsuelo ● Arquitectura
● Arquitectura
Alturas, características y estado de medianeras. Características y Altura Condiciones Cortes Edificio de P. Baja y 7 Pisos 2 subsuelos a -6.00m NF (-6.00m) Plantas (+24.00m) Buena Corte A-A Tabique (-1.50m) Buena Corte B-B
Tabique (-1.50m) Buena Corte C-C Edificio de P. Baja y Losa NF (-1.50m) P. Baja y Losa (+6.00m) Regular Corte D-D Tabique Buena Corte E-E
c) Profundidad de las fundaciones y sótanos linderos. Elemento de fundación Profundidad de fundación (m) Zona Sur (calle) Zona Oeste Edificio de Planta Baja y 7 Pisos 2 Subsuelos Tabique Zona Este Edificio de Planta Baja y 10 pisos con subsuelos a -9,00m. Tabique Zona Norte Edificio de P. Baja y Losa a +3,00m Tabique
d) Interferencias Una interferencia para una obra de construcción se define como conflictos u obstáculos que impiden el desarrollo normal de las actividades planificadas. Los proyectos de edificaciones demandan una adecuada revisión, compatibilización y realimentación del diseño del proyecto antes de llegar a la etapa de construcción para así evitar que las mismas inciden negativamente en los plazos y costos de errores. Existen diferentes tipos de interferencias. Con respecto a las interferencias técnicas, son aquellas que pueden estar presentes en el terreno como obra de infraestructura, como por ejemplo tendido eléctrico, gas, agua, cloaca, telefonía, etc. Las mismas deben ser evaluadas por quienes tienen la intención de llevar adelante intervenciones sobre el terreno, con la finalidad de conocer su ubicación y así evitar cualquier tipo de inconveniente. También, pueden surgir en la etapa de excavación, encuentro de pozos ciegos o elementos estructurales de obras previamente realizadas en el terreno, los cuales debe analizarse si debe ser retirada por completo del lote para poder avanzar, o según el proyecto, evitarla sin que adjudique complicaciones. Se adjuntan a continuación, algunas de las interferencias del proyecto de análisis.
En el contrafrente existe una invasión por parte de una edificación, con una profundidad de -16,33 m desde el nivel +0, e) Datos meteorológicos de la zona o localidades cercanas a ellas El clima de la Ciudad de Córdoba es templado subtropical húmedo con invierno seco en la clasificación de Köppen, clima también conocido como pampeano. Los veranos son húmedos, con días calurosos y noches templadas. Los vientos del este y del oeste son raros, de corta duración y poca intensidad. En primavera soplan con fuerza creciente principalmente del norte y del noreste a medida que un centro de depresión ciclónica se define en el frente polar. En el verano frecuentemente se producen tormentas eléctricas con viento y granizo. Por otra parte, dada la mediterraneidad, las variaciones o amplitudes térmicas son mayores que en la costa atlántica, siendo además menor la precipitación anual, de alrededor de 800 mm/año. En la ciudad la temperatura varía del día a la noche pudiendo llegar hasta los -5 °C en las noches de invierno. Su temperatura media anual es de 18 °C En el mes más cálido la máxima media es de 31,1 °C. Según el Servicio Meteorológico Nacional Argentina, en su página https://www.smn.gob.ar/estadisticas se presenta datos meteorológicos.
Para el año 2023 se registraron las siguientes precipitaciones en Córdoba Capital. Para el año 2023 se registraron las siguientes velocidades de tiempo (Km/hr) en Córdoba Capital. Para el año 2023 se registraron los siguientes niveles de humedad en Córdoba Capital.
Los datos muestran el rango diario de temperaturas registradas (representadas por las barras grises), así como las temperaturas máximas (marcadas en rojo) y mínimas (marcadas en azul) durante un período de 24 horas. Estas se ubican por encima del promedio diario de las temperaturas máximas (indicado por la línea roja clara) y mínimas (indicado por la línea azul clara). 2.2. Revisión de los planos de encofrado, de armado y planillas de doblado de hierro Plano de replanteo. Faltantes.
Platea (Losa de cimentación), Bases (Zapatas), Planta de cubierta A Estructuras hormigonadas en contacto con el suelo Los elementos de fundación no se deben ejecutar directamente sobre el suelo. Este debe ser cuidadosamente limpiado, compactado y alisado, para luego recubrirlo con una capa de hormigón bien compactada y de un espesor igual o mayor que 50 mm, denominada capa de limpieza, de la misma calidad que el hormigón del elemento de fundación que apoya sobre ella. El espesor de esta capa de limpieza no se debe tener en cuenta a los efectos del dimensionamiento estructural, y deberá transcurrir un mínimo de 24 horas desde su moldeo antes de construir sobre ella el elemento de fundación. Estructuras hormigonadas en contacto con encofrados Las superficies internas de los encofrados, se deben limpiar en forma cuidadosa, eliminando todo resto de mortero u hormigón endurecidos y cualquier otra sustancia extraña o restos de madera que ocupen el lugar donde se debe colocar el hormigón. Al empezar la colocación del hormigón no debe existir acumulación de agua u otros líquidos sobre la superficie de los encofrados. Las superficies internas de los encofrados no deben ser porosas y se deben cubrir con un agente anti adhesivo que facilite el rápido y limpio desencofrado de los elementos estructurales, sin producir roturas del hormigón, sin mancharlo ni alterar su proceso de endurecimiento Hormigonado de elementos típicos Las losas se deben hormigonar en todo su espesor mediante fajas continuas y paralelas, preferentemente en la dirección de la luz menor. El ancho de la faja debe ser el que corresponda para que al colocar el hormigón de la faja contigua. En superficies planas, el vertido se debe ejecutar a distancias cortas entre sí, evitando la formación de grandes pilas o montículos que requieren de importantes movimientos transversales para alcanzar su sitio definitivo. Se recomienda hormigonar las columnas hasta el nivel de fondo de vigas sin colocar las armaduras de las vigas. Posteriormente se tratarán las juntas constructivas, se colocarán las armaduras de vigas y se continuará con las operaciones constructivas. En las vigas placas, el nervio y la losa se deben hormigonar en forma simultánea con el objeto de garantizar la absorción del esfuerzo de corte que se produce entre ambos. En el caso contrario se deben disponer elementos de transferencia del esfuerzo de corte dimensionados de acuerdo con las prescripciones de este reglamento. Las bases de fundación se deben ejecutar preferentemente en una sola operación continua. Cuando por razones constructivas ello no fuera posible, se permite subdividir su hormigonado. 2.4 Informe de suelos y verificación de la compatibilidad con la estructura a ejecutar. SEGÚN EL REGLAMENTO ARGENTINO DE ESTUDIOS GEOTÉCNICOS CIRSOC 401
La cantidad mínima de punto de prospección para distintas tipologías estructurales se indica en la Tabla 3.1. A título orientativo, la distancia máxima entre puntos de prospección se determinará utilizando la siguiente expresión: 𝑙 = α * 𝑙𝑜 α: el coeficiente que se obtiene de la Tabla 3.1 del CIRSOC 401 en función del tipo de construcción. “α= 0,70” 𝑙𝑜: el coeficiente que se obtiene de la Tabla 3.2 del CIRSOC 401 en función del tipo de terreno. “ 𝑙𝑜 = 30 𝑚” La ubicación de las prospecciones será tal que permita obtener información geotécnica global de todo el predio en cuestión, con énfasis en la impronta de la nueva construcción o trabajos a realizar, así como de sus accesos, si fueran parte del proyecto. 𝑙 = 0, 70 * 30 𝑚 = 21𝑚 ● Cantidad mínima de prospección 3 (de la Tabla N°3.1 del reglamento CIRSOC 401) ● Distancia máxima entre puntos 21 m La distribución de exploraciones seguridad para obras de implantación superficial cuadrada, alargada e irregular. Ejemplo de Distribución de Exploraciones sugeridas para obras de distinta planta. La profundidad de investigación será mayor o igual al máximo entre: ● Seis metros (6 m)
Ensayos de laboratorio Se efectuó primero una descripción tacto visual y se determinaron los siguientes valores: Humedad natural, límite líquido, límite plástico, índice de plasticidad y contenido de granos finos (tamiz 200). Se efectuaron determinaciones de pesos unitarios natural y seco y se realizaron ensayos triaxiales escalonados no drenados, para la obtención de los parámetros de corte “c” (cohesión) y “ɸ” (ángulo de fricción interna) de los suelos Nivel de agua En el nivel estático de agua se ubicó entre las cotas -12,85 m y -13,35 m (referidas al punto X indicando en el croquis de ubicación) Descripción de suelos Los perfiles detectados nos muestran la siguiente estratigrafía: ● Contrapisos de 0,40m de espesor en P2; 0,05 m en P4; 0,30 m en P6; 0,20m en P7 y entre 0,10 y 0,55 m en P ● Rellenos hasta 0,10 m en P3; 0,25 m en P5 y entre 0,20 y 0,40 m en P ● Luego arcillas o limos arcillosos de mediana a alta plasticidad, hasta los 8 m de profundidad. ● Limos de baja plasticidad, con algunos estratos aislados de valor alto, entre 8,0 y 22,0 m ● Limos con contenidos variables de arena, entre 22,0 y 29,0 m. La plasticidad de los mismos es baja o nula, con algunos estratos aislados de alto valor. ● Arenas limosas o arcilla arenosas entre 29,0 y 38,0 m. La plasticidad de las mismas es nula o baja. ● Arenas finas limosas de plasticidad nula, entre 38,0 y 41,0 m. La consistencia o densidad relativa de estos suelos, valorada a través de los resultados de los ensayos de penetración, es: ● “Compacta” o “muy compacta” en los 5,0 primeros metros de profundidad. ● “Muy compacta” entre 5,0 y 7,0 u 8,0 m ● “Dura” entre 7,0 u 8,0 y 16,0 m ● “Muy compacta” o “dura” entre 16,0 y 29,0 m ● “Dura” o “densa” entre 29,0 y 38,0 m ● “Muy densa” entre 38,0 y 41,0 m. En la perforación P6 a 6,0 m de profundidad, la muestra presentó partes de cemento y se dificultó para perforar. Luego a los 11,5 m se presentó una obstrucción de hormigón por lo cual no se pudo continuar. Se estima que puede haber coincidido con 2 líneas de anclajes de los subsuelos del edificio lindero Conclusiones Del análisis de los resultados obtenidos y las características de la obra a construir, se puede establecer lo siguiente.
Fundaciones Para una fundación por “bases aisladas” la presión de contacto admisible será la siguiente: Profundidad (m) Presión admisible (t/m^2 ) 12,5 a 13,5 45 Se computará como carga el peso de la tapa de suelos. Esta presión, válida para cargas permanentes y sobrecargas, se podrá incrementar en un 25 % al considerar la acción simultánea del viento. Empuje de suelos Para el cálculo del empuje de suelos sobre los muros laterales en los subsuelos, se podrá utilizar el siguiente diagrama Al cual se deberá adicionar las presiones horizontales debidas a construcciones o sobrecargas linderas. Deberá verificarse el efecto del aumento de las presiones horizontales sobre los tabiques existentes de subsuelos linderos que se encuentren debajo del plano de apoyo de las bases del edificio a construir. Anclajes Si estos empujes horizontales se toman mediante anclajes provisorios perforados y moldeados en el lugar por gravedad, la capacidad de carga de los mismos se podrá calcular en base a los siguientes valores admisibles: ● f 1 = 2,5 t/m2 Fricción lateral computable entre 1,0 y 5,0 m de profundidad ● f 2 = 3,5 t/m2 ídem anterior para más de 5,0 m Estos valores podrán duplicarse o más en el caso de ser inyectados a presión. El valor final dependerá del método constructivo, el constructor y los controles de obra que se realicen. En todos los casos deberá verificarse la capacidad de carga a través de ensayos.
