MURO HºVº MURO HºVº
GARAJE
+0,35
+0,00
PISO Hº PULIDO
LOSA CASETONADA
VISTA INTERIOR
RAMPA DE ACCESO A GARAJE
+0,85
DEPOSITO
MURO HºVº
+0,43
1
A1
rampa de ingreso +0,37INGRESO AL
INTERIOR DE
VIVIENDA
+0,37
INGRESO AL
INTERIOR DE
VIVIENDA DEPOSITO
+0,37
1
DEPOSITO
16 15 14 13 12 11 10 9 8 7 6 5 4 3 21
MURO HºVº A1
LEYENDA
TABLERO DE TERMICOS
T.C. DOBLE F.N . A 0.3M DE PISO
T.C. DOBLE F.N . A 1.1M DE PISO
T.C. SIMPLE F.N. T. A 0.3M DE PISO
T.C. DOBLE F.N .T. A 0.3M DE PISO
T.C. DOBLE F.N .T. A 1.1M DE PISO
T.C. SIMPLE F.N. T. A DEFINIR "h"
T.C. DOBLE F.N .T. A 1.1M DE PISO
ROUTER WIFI
PROYECTOR
1
A1
SUBSUELO PROPUESTA
**TODAS LAS MEDIDAS Y DIMENSIONES DE EQUIPAMIENTO Y MATERIALES
DEBEN SER VERIFICAD AS EN OBRA POR LOS PROVEEDORES Y/O
FABRICANTES DE LOS E LEMENTOS RESPECTIVOS (TRABAJOS EN
METAL,CARPINTERÍA, MESONES, ETC) ANTES DE LA CONFIRMACIÓN DE LOS
PEDIDOS PARA UNA CORRECTA EJECUCION.

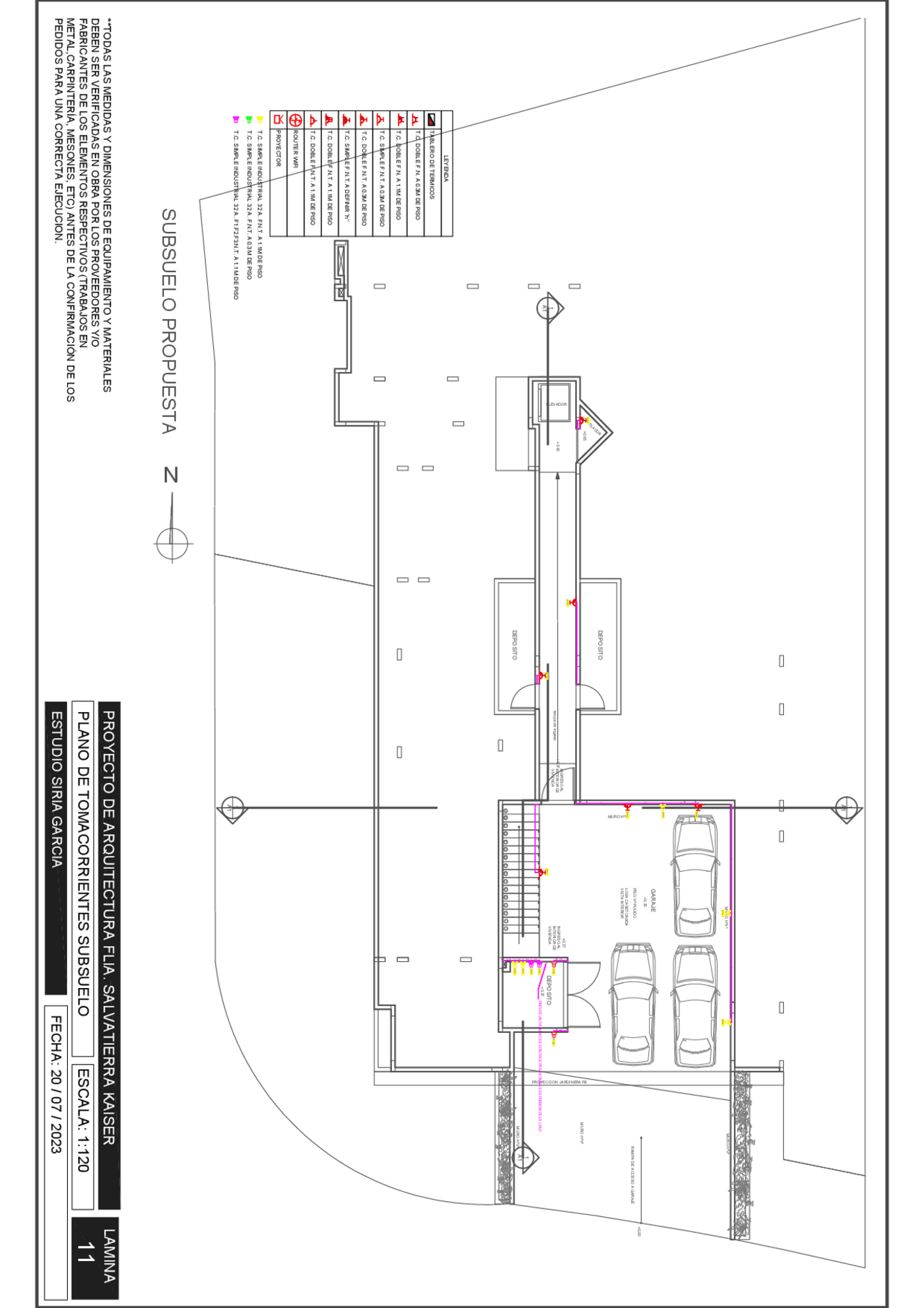

PLANO DE TOMACORRIENTES SUBSUELO
PROYECTO DE ARQUITECTURA FLIA. SALVATIERRA KAISER
ESTUDIO SIRIA GARCIA
ESCALA: 1:120
FECHA: 20 / 07 / 2023
LAMINA
11
VENTILADOR
ELEVADOR
N
MURO HºVº
PROYECCION JARDINERA PB
T.C. SIMPLE INDUST RIAL 32 A. F.N.T. A 1.1M DE PISO
T.C. SIMPLE INDUST RIAL 32 A. F.N.T. A 0.3 M DE PISO
T.C. SIMPLE INDUST RIAL 32 A. F1.F2.F3.N.T. A 1.1 M DE PISO
0,3
H=1.0
H=0.3
3
0,3
H=0.3
1,9 1,3
H=1.1
H=0.3
1,3
4 4
H=1.1 H=1.1
2,5
H=0.3 H=0.3
0,5
0,5
H=0.3H=0.3
0,45 0,3 0,3 0,3
H=1.1
H=1.1
H=1.1
H=1.1
PREVEE UN TABLERO DE CONTROL PARA BOMBAS DE PRESION DE LA CASA
