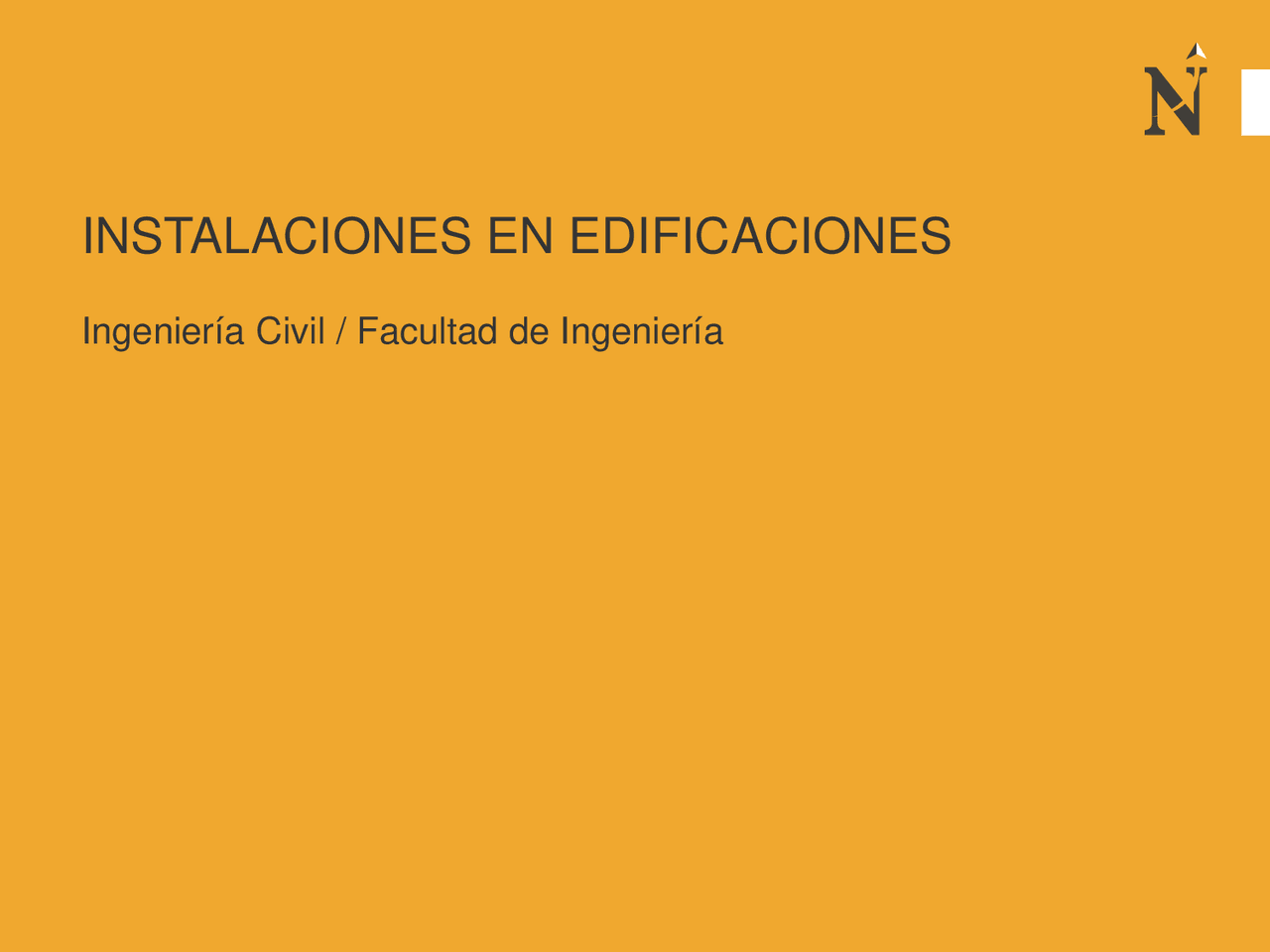

INSTALACIONES EN EDIFICACIONES

Ingeniería Civil / Facultad de Ingeniería

INSTALACIONES EN EDIFICACIONES

Mg. Ing. Pedro Luis Rojas Díaz

[email protected]

“ Quiero compartir con ustedes el secreto que me ha llevado a alcanzar todas mis metas: mi fuerza reside únicamente en mi tenacidad ” Louis Pasteur Semana 01: Importancia del agua Presión necesaria Caudales Reglamento Nacional de edificaciones IS. Objetivos:

• Reconocer los elementos principales de los sistemas de distribución de agua y redes de desagüe.
• Reflexionar sobre la importancia del agua
• Explicar la importancia de la presión
• Calcular caudales según casos dados.
• Interpretar el reglamento en su sección de instalaciones sanitarias

Reglas básicas y consideraciones iniciales

Comunicación Docente - estudiante

• El único medio de comunicación permitido es el correo institucional , no se dará el número celular, ni se usarán redes sociales en nuestra comunicación y limitemos la mensajería interna del aula virtual. Usemos sólo el correo para agilizar nuestra comunicación.

[email protected]

Silabo: Contenido del curso Instalación de agua Red de desagüe Instalaciones eléctricas

CÓMO LLEGA EL AGUA A LA VIVIENDA

EL CICLO NATURAL

El agua es un recurso natural indispensable para mantener la vida de las personas, los animales y los vegetales. Calentada por el sol, pasa del estado líquido al estado de vapor, y éste, compuesto por una multitud de pequeñas gotas de agua, se eleva en la atmósfera formando las nubes, las que no son otra cosa que cúmulos de agua en estado gaseoso. Al variar las condiciones de temperatura y presión del aire, el agua de las nubes vuelve al estado líquido (como lluvia) o sólido (nieve o granizo), cayendo por gravedad hacia la tierra y distribuyéndose en torrentes y ríos que van a dar al mar, iniciando nuevamente el proceso que se conoce como el ciclo natural del agua.

Aspectos generales Instalación sanitaria Es una red formada por un conjunto de elementos que cumplen la función de transportar líquidos, sólidos y gases en el interior de una edificación, bien sea con la finalidad de suministrar el agua potable o desechar las aguas residuales. Conjunto de tuberías de abastecimiento y distribución de agua, desagüe y ventilación que se encuentran dentro del límite de propiedad del edificio. Clasificación de las Instalaciones sanitarias

• Instalación de agua fría
• Instalación de aguas residuales
• Instalación de aguas pluviales
• Instalación de sistemas de riego
• Instalación de Sistema contra incendio

Finalidad de las instalaciones sanitarias Un proyecto de instalaciones sanitarias bien diseñado debe conseguir lo siguiente: a) Suministrar agua en calidad y cantidad adecuada a todos los puntos de salida dentro de una edificación, esto involucra, aparatos sanitarios, salidas de incendio, etc. c) Proteger adecuadamente todas las instalaciones sanitarias de agua de tal forma que no se contamine con el agua servida. La tubería de agua debe estar siempre sobre la desagüe Debemos ventilar las instalaciones de desagüe b) Eliminar el desagüe de los edificios hacia las redes públicas o sistemas de tratamiento adecuado de la forma más inmediata posible d) Evitar obstrucciones diversas, de tal manera que el agua servida que sale del edificio nunca regrese. Aspectos generales

• 8 millones de personas en el Perú no tienen acceso al agua potable Para su reflexión y análisis
• Un 70 % del mundo consume agua de pozos o ríos sin tratamiento
• 36 millones en Latinoamérica no tienen acceso al agua potable
• 1400 niños mueren al día en el mundo por falta de agua
• América latina alberga el 42 % del agua dulce del mundo
• América latina recibe el 30 % de las precipitaciones del mundo

Si América latina recoge la gran parte del agua del mundo, por que sus poblaciones están desabastecidas?

• Falta de GESTIÓN Para su reflexión y análisis
• Argentina y Venezuela son los países con más reserva hídrica sin embargo su población no es atendida con agua entubada.
• El avance de las poblaciones está reduciendo los acuíferos
• Hay agua pero está mal distribuida, se desperdicia o está contaminada.

Perú es el 8 ° país de mayores reservas hídricas, dejando de lado la gestión, que otro problema hace que no podamos estar bien abastecidos

• Las reservas hídricas están por la selva y el 98 % se va al Océano Atlántico Octavo país con reservas hídricas 98 % se va al Atlántico Para su reflexión y análisis

¿Cómo el desarrollo urbano desordenado llega a ser un problema para el abastecimiento de agua?

• Las viviendas se ubican en las zonas altas y es necesario utilizar mayor energía para impulsar el agua.
• El abastecimiento debe hacerse vía camiones cisterna que resulta en un abastecimiento de agua 10 veces más caro que el entubado. Para su reflexión y análisis

¿Cómo se divide en porcentaje de consumo de agua entre agricultura, industria y consumo humano? Que se está haciendo con la contaminación de las industrias? Comente

• 70 % lo consume la agricultura, el 20 % la industria y el 10 % es para el consumo humano.
• La contaminación de las industrias dañan el proceso biológico del tratamiento del agua, se están aplicando multas, será suficiente? Para su reflexión y análisis

¿Qué propuesta de mejora de la situación del agua puede proponer por la vía de la tecnología?

• Que se haga investigación sobre métodos de tratamiento de agua más baratos y masivos
• Vía el uso de la tecnología se aprovechen con mayor eficiencia las fuentes de agua que aún quedan activas Para su reflexión y análisis

CÓMO LLEGA EL AGUA A LA VIVIENDA

RED DE DISTRIBUCIÓN PÚBLICA Y PRESIÓN DEL AGUA

El agua captada desde los ríos superficiales o subterráneos alimenta una amplia red de tubos hasta llegar a las tuberías situadas bajo las calles e ingresan en cada edificio o casa. El agua sale de las tuberías de agua empujada por la presión que se mide en metros de columnas de agua (equivale a la presión ejercida por una columna de agua de un metro de altura) su símbolo es m.c.a. (metro de columna de agua). La altura de la columna de agua adecuada para mantener la presión en las tuberías que abastecen a nuestras viviendas es entre 15 m.c.a. y 50 m.c.a., suficiente para que el agua suba a los tanques elevados de los edificios. 15 m.c.a. : Presión con la que debe llegar el agua para que alcance 15 metros de altura

CÓMO LLEGA EL AGUA A LA VIVIENDA

RED DE DISTRIBUCIÓN PÚBLICA Y PRESIÓN DEL AGUA

El metro de columna de agua (mca) Es una unidad del Sistema técnico de unidades, pero no del Sistema internacional de unidades, por lo que su uso está decayendo. Sin embargo aún se usa para las mediciones en instalaciones domiciliarias. 1 mca = 9 806. 65 Pa (Para una densidad de 1 Kg/L) 1 metro Presión: Además sabemos: Lo comprobamos: Comprobado
