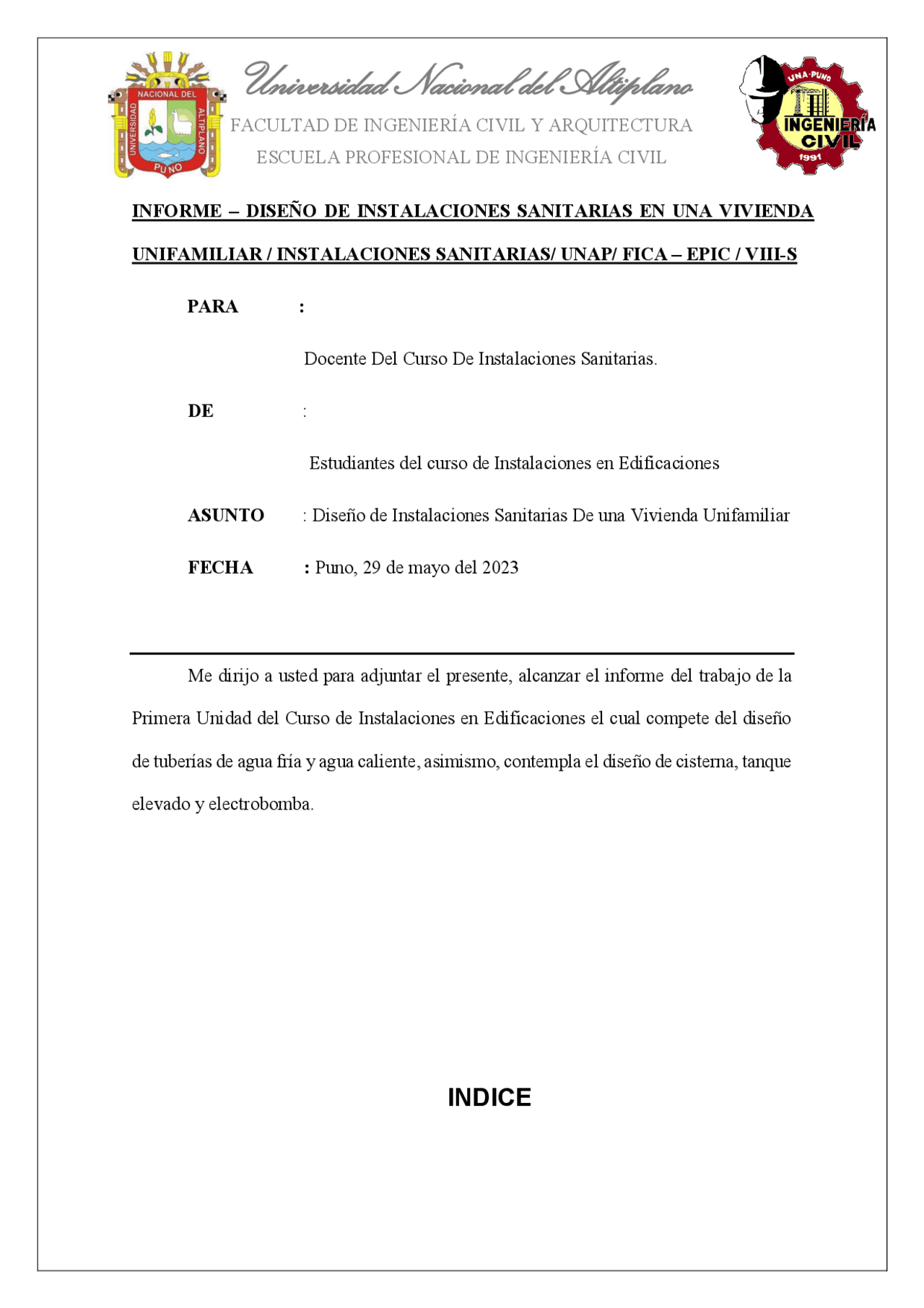

FACULTAD DE INGENIERÍA CIVIL Y ARQUITECTURA
ESCUELA PROFESIONAL DE INGENIERÍA CIVIL
INFORME – DISEÑO DE INSTALACIONES SANITARIAS EN UNA VIVIENDA
UNIFAMILIAR / INSTALACIONES SANITARIAS/ UNAP/ FICA – EPIC / VIII-S
PARA :
Docente Del Curso De Instalaciones Sanitarias. DE : Estudiantes del curso de Instalaciones en Edificaciones ASUNTO : Diseño de Instalaciones Sanitarias De una Vivienda Unifamiliar FECHA : Puno, 29 de mayo del 20 23 Me dirijo a usted para adjuntar el presente, alcanzar el informe del trabajo de la Primera Unidad del Curso de Instalaciones en Edificaciones el cual compete del diseño de tuberías de agua fría y agua caliente, asimismo, contempla el diseño de cisterna, tanque elevado y electrobomba.
INDICE
FACULTAD DE INGENIERÍA CIVIL Y ARQUITECTURA
4.6.4. NOMENCLATURA TIPICA DE UNA INSTALACION DE BOMBEO
FACULTAD DE INGENIERÍA CIVIL Y ARQUITECTURA
ESCUELA PROFESIONAL DE INGENIERÍA CIVIL
El presente informe tiene como objetivo presentar una descripción detallada de la instalación sanitaria de una vivienda unifamiliar de tres pisos, la cual se encuentra diseñada bajo el sistema indirecto. Esta instalación cumple un papel fundamental en el adecuado funcionamiento y confort de la edificación, garantizando el suministro de agua potable y la correcta eliminación de las aguas residuales. El sistema indirecto se caracteriza por utilizar una red de distribución de agua que se encuentra completamente separada de la red de eliminación de aguas residuales. Este enfoque garantiza la prevención de posibles contaminaciones cruzadas y brinda mayor seguridad y control sanitario en la vivienda. A lo largo de este informe, se realizará un análisis minucioso de los diferentes elementos que componen la instalación sanitaria, desde la entrada de agua potable hasta la salida de las aguas residuales. Se examinarán aspectos tales como la ubicación y dimensionamiento de los puntos de suministro de agua, las tuberías utilizadas, los dispositivos de control y regulación, así como los elementos de drenaje y ventilación. Asimismo, se abordarán aspectos normativos y reglamentarios relevantes, como las especificaciones técnicas y las normativas locales que deben ser consideradas para el diseño y la ejecución de una instalación sanitaria eficiente y segura. El informe se basará en la recopilación de datos, mediciones, planos y documentación técnica relacionada con la instalación sanitaria de la vivienda unifamiliar en cuestión. Además, se complementará con el análisis de las mejores prácticas y recomendaciones vigentes en el ámbito de las instalaciones sanitarias, con el fin de asegurar una implementación adecuada y de calidad.
FACULTAD DE INGENIERÍA CIVIL Y ARQUITECTURA
ESCUELA PROFESIONAL DE INGENIERÍA CIVIL
Con este informe, se pretende proporcionar una visión integral de la instalación sanitaria en el contexto de una vivienda unifamiliar de tres pisos, bajo el sistema indirecto, con el objetivo de promover una comprensión clara y precisa de los elementos y consideraciones clave involucradas en este tipo de instalación. Además, se espera que este informe sirva como una guía práctica para profesionales y propietarios interesados en la planificación, diseño y construcción de instalaciones sanitarias eficientes y seguras en edificaciones residenciales.
2. OBJETIVOS
- Calcular Describir detalladamente la configuración y el diseño de la instalación sanitaria de la vivienda unifamiliar, destacando los puntos de suministro de agua potable y los sistemas de eliminación de aguas residuales.
- Analizar y evaluar el cumplimiento de las normativas y reglamentos, así como las especificaciones técnicas aplicables, para garantizar que la instalación sanitaria cumpla con los estándares de calidad y seguridad requeridos.
- Examinar el dimensionamiento y la ubicación estratégica de los puntos de suministro de agua potable, considerando la funcionalidad y comodidad de los ocupantes, así como la eficiencia en el uso del agua.
- Evaluar el sistema de tuberías utilizado en la instalación, incluyendo el tipo de material, la resistencia a la corrosión y la durabilidad, para asegurar
FACULTAD DE INGENIERÍA CIVIL Y ARQUITECTURA
ESCUELA PROFESIONAL DE INGENIERÍA CIVIL
3. UBICACIÓN DEL PROYECTO Y DESCRIPCION
DEL PROYECTO:
3.1. 3.1 UBICACIÓN DEL PROYECTO
El diseño de las instalaciones sanitarias está dado para una vivienda unifamiliar ubicada en:
- El departamento de Puno
- Provincia de Puno.
- Distrito de Puno.
- Jr. Carlos Condorena, MZ J lote 17-Urb. Chanu Chanu 1ra etapa.
- Coordenadas: Latitud: - 15.857131, Longitud: - 70.
3.2. 3.2 DESCRIPCION DEL PROYECTO
Urb. Chanu Chanu 1ra etapa - Puno
FACULTAD DE INGENIERÍA CIVIL Y ARQUITECTURA
ESCUELA PROFESIONAL DE INGENIERÍA CIVIL
El proyecto se basa en el diseño de una línea de impulsión del sistema de abastecimiento de agua potable para una vivienda unifamiliar que se encuentra ubicada en el departamento de Puno, Distrito de Puno, Jr. Carlos Condorena, MZ J lote 17-Urb. Chanu Chanu 1ra etapa teniendo un área de 120 m2. La vivienda posee 3 niveles, con una azotea y su distribución por nivel es de la siguiente manera: 1er Nivel :
- Jardín: a la entrada a la vivienda
- Garaje: Espacioso capacidad máxima 2 vehículos
- Sala y comedor: Integrado
- Lavandería: cuenta con lavadora electrónica y lavatorio a mano.
- 1 baño: de acceso a la cocina y sala
- Cocina y almacén: espacioso 2do Nivel:
- 3 dormitorios
- 1 sala familiar
- 3 baños integrados en cada dormitorio
- 3cer Nivel:
- 1 estudio
- 1 gimnasio
FACULTAD DE INGENIERÍA CIVIL Y ARQUITECTURA
ESCUELA PROFESIONAL DE INGENIERÍA CIVIL
plazo. Pueden ser propiedades de propiedad absoluta o estar sujetas a ciertas restricciones legales o comunitarias, según las regulaciones y normativas locales. En resumen, una vivienda unifamiliar es una unidad residencial autónoma, diseñada para albergar a una sola familia o grupo de personas, ofreciendo privacidad, espacio y la posibilidad de adaptar el hogar a las necesidades individuales de sus ocupantes. (Wikipedia)
4.2. SISTEMA INDIRECTO:
Si el sistema público de abastecimiento de agua potable no satisface la presión necesaria para un sistema directo o para llenar un tanque elevado en las horas de mínimo consumo, será necesario crear las condiciones para que el sistema de la edificación funcione eficientemente. Ello obliga a utilizar un sistema que considere un depósito de almacenamiento en la parte inferior de la edificación, llamada comúnmente cisterna, el mismo que se llena con la presión de la red pública, y un tanque elevado para dar la carga o presión necesaria al sistema y regular el consumo. Este sistema está conformado por una tubería de alimentación que se inicia en la conexión domiciliaria y termina en la cisterna, que conduce el caudal necesario para llenarla generalmente en las horas de mínimo consumo; una cisterna de almacenamiento con una capacidad mínima, de acuerdo a la norma vigente, equivalente al 75 % del consumo diario; un equipo de bombeo para elevar el agua de la cisterna al tanque elevado a través de una tubería de succión y una de impulsión o elevación; un tanque elevado con una capacidad mínima equivalente a un tercio del consumo diario y una red de
FACULTAD DE INGENIERÍA CIVIL Y ARQUITECTURA
ESCUELA PROFESIONAL DE INGENIERÍA CIVIL
distribución que se inicia en el tanque elevado y termina en cada uno de los puntos de salida para conectar los aparatos sanitarios, artefactos y equipos con necesidad de agua. VENTAJAS:
- Mantiene un volumen de almacenamiento y regulación que permite una cierta independencia del sistema público
- Las condiciones de caudal y presión se cumplen constantemente. DESVENTAJAS:
- Tiene dos puntos de contacto con el ambiente posibilitando contaminación.
- Mayor costo inicial y de operación y mantenimiento.
FACULTAD DE INGENIERÍA CIVIL Y ARQUITECTURA
ESCUELA PROFESIONAL DE INGENIERÍA CIVIL
requisitos mínimos y criterios para el diseño y ejecución de estas. La Norma IS- 010 Instalaciones sanitarias para edificaciones es una norma técnica peruana que establece los requisitos mínimos para el diseño y ejecución de instalaciones sanitarias en edificaciones. También existe la Norma Técnica “Guía de Diseños Estandarizados para Resolución Ministerial N° 153- 2019 - Vivienda” que estandariza los diseños de infraestructura sanitaria y simbología a utilizarse en los proyectos de saneamiento para el ámbito urbano a nivel nacional
4.4. METODO DE HUNTER
4.4.1. DEFINICIÓN
El método de Hunter es un enfoque utilizado en algunos países de América Latina para calcular el consumo de agua en edificaciones, especialmente en viviendas. Este método se basa en utilizar un porcentaje del gasto probable, ya que en países en desarrollo como los latinoamericanos, el consumo de agua es generalmente menor en comparación con otros países. En el método de Hunter, las unidades de salida o consumo no están basadas en los aparatos individuales, sino en las unidades Hunter. Cada tipo de aparato o dispositivo, junto con sus salidas o puntos de consumo, se le asigna un gasto en litros por segundo. Es importante distinguir entre el uso privado y el uso público en el cálculo del consumo de agua. Además, se realiza una sumatoria de la presión recomendada en metros columna de agua (mca) o en kilogramos por centímetro cuadrado, para determinar una presión mínima requerida en mca.
FACULTAD DE INGENIERÍA CIVIL Y ARQUITECTURA
ESCUELA PROFESIONAL DE INGENIERÍA CIVIL
Es importante mencionar que el método de Hunter puede variar en su aplicación específica en diferentes países o regiones, ya que cada lugar puede tener regulaciones y estándares propios en relación con el consumo de agua en edificaciones. 4.4.2. METODO PROBABILISTICO DE HUNTER. El método probabilístico de Hunter, desarrollado por el Dr. Roy B. Hunter en la década de 1920, es un enfoque utilizado para determinar los gastos de diseño en instalaciones hidráulicas y sanitarias en edificios. A diferencia de otros métodos, el método de Hunter considera factores que afectan el consumo de agua y que a menudo se pasan por alto. El enfoque se basa en tratar la operación de los muebles y aparatos sanitarios en un edificio como eventos aleatorios. El Dr. Hunter recopiló datos sobre el uso de estos elementos en edificios residenciales y determinó las frecuencias de uso durante los periodos de máxima demanda, como las horas pico. Además, se establecieron valores promedio de consumo de agua y la duración de cada operación para diferentes tipos de muebles y aparatos sanitarios. Estos valores se utilizan como referencia para calcular el consumo total de agua en una instalación hidráulica de un edificio en función de la cantidad y el tipo de muebles y aparatos presentes. Es importante tener en cuenta que el método de Hunter se aplica principalmente a edificios más grandes, como apartamentos o edificios de oficinas, debido a la naturaleza estadística del enfoque. En sistemas más pequeños, diseñar según este método podría
FACULTAD DE INGENIERÍA CIVIL Y ARQUITECTURA
ESCUELA PROFESIONAL DE INGENIERÍA CIVIL
4.5.1. BOMBEO DE AGUA HACIA TANQUE ELEVADO
Es el sistema más usado en los domicilios familiares, ya que es el más económico y el de fácil instalación. Para este sistema es necesario una cisterna para el almacenamiento del agua ubicado en la parte deja del domicilio, luego con la ayuda de una bomba de agua impulsa el líquido hasta la parte superior donde estará ubicado el tinaco o también conocido como tanque elevado. Desde la parte superior con la ayuda de la gravedad, caerá el agua hasta la red de distribución de agua de la vivienda. En este sistema es necesario utilizar dos electro niveles, uno en cada recipiente (cisterna y tinaco). Estos sensores son quienes controlan el encendido y apagado de la bomba.
FACULTAD DE INGENIERÍA CIVIL Y ARQUITECTURA
ESCUELA PROFESIONAL DE INGENIERÍA CIVIL
4.5.2. BOMBEO DE AGUA CON TANQUE HIDRONEUMATICO
El bombeo por este sistema ya es necesario más equipos eléctricos y por esa misma razón el costo de la inversión comienza a elevarse. Se requiere de sensores de nivel (electronivel) y de un sensor de presión (presostato) estos dos sensores son quienes controlan el encendido y apagado de la bomba. El tanque hidroneumático ayuda a tener una misma presión en cualquier parte de las tuberías de agua, cosa que no se podía hacer con el tanque elevado y caía por gravedad. 4.5.3. BOMBEO DE AGUA CON VARIADOR DE FRECUENCIA (PRESION CONSTANTE)
FACULTAD DE INGENIERÍA CIVIL Y ARQUITECTURA
ESCUELA PROFESIONAL DE INGENIERÍA CIVIL
4.5.4. BOMBEO DE AGUA CON TANQUE HIDRONEUMATICO
El bombeo por este sistema ya es necesario más equipos eléctricos y por esa misma razón el costo de la inversión comienza a elevarse. Se requiere de sensores de nivel (electro nivel) y de un sensor de presión (presostato) estos dos sensores son quienes controlan el encendido y apagado de la bomba. El tanque hidroneumático ayuda a tener una misma presión en cualquier parte de las tuberías de agua, cosa que no se podía hacer con el tanque elevado y caía por gravedad.
FACULTAD DE INGENIERÍA CIVIL Y ARQUITECTURA
ESCUELA PROFESIONAL DE INGENIERÍA CIVIL
4.5.5. BOMBEO DE AGUA CON VARIADOR DE FRECUENCIA
(PRESION CONSTANTE)
Este tipo de sistemas son de los más precisos, pero también de costo muy elevado, debido a los componentes que se usan. Para este sistema es necesario un variador de frecuencia de acuerdo a la cantidad de bombas que se trabajen y también de un controlador (PLC), también de un transductor de presión quien mandará una señal de 4- 20 mA y de acuerdo a esa señal el variador hará la lectura y mandará a encender o apagar las bombas. El tipo de control que hace el VFD es un control PID, gracias a esto la bomba no siempre trabaja a su máxima velocidad y eso ayuda a no forzarla y alargar su tiempo de vida, este sistema es bastante usado en la industria, condominios, edificios y sistemas de regadío
