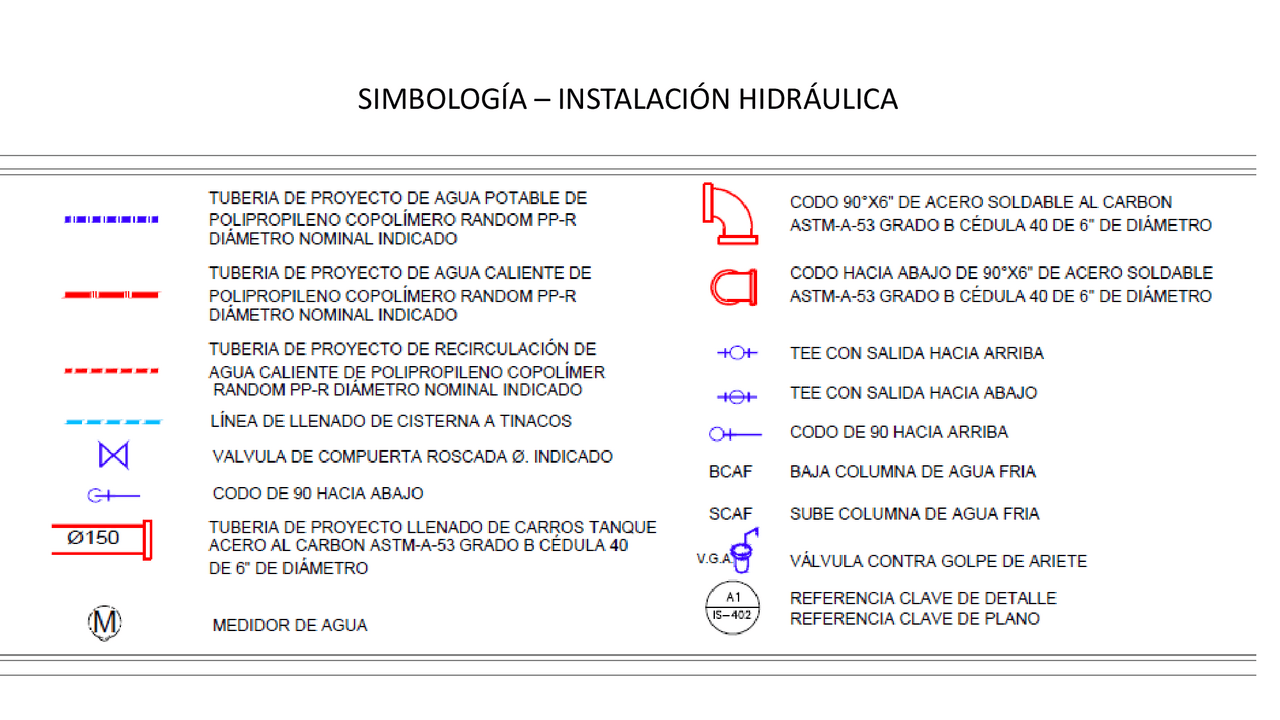

SIMBOLOGÍA – INSTALACIÓN HIDRÁULICA

SIMBOLOGÍA — INSTALACIÓN HIDRÁULICA E— (115150 | u TUBERIA DE PROYECTO DE AGUA POTABLE DE POLIPROPILENO COPOLÍMERO RANDOM PP-R DIAMETRO NOMINAL INDICADO TUBERIA DE PROYECTO DE AGUA CALIENTE DE POLIPROPILENO COPOLÍMERO RANDOM PP-R DIAMETRO NOMINAL INDICADO TUBERIA DE PROYECTO DE RECIRCULACIÓN DE AGUA CALIENTE DE POLIPROPILENO COPOLÍMER RANDOM PP-R DIAMETRO NOMINAL INDICADO LÍNEA DE LLENADO DE CISTERNA A TINACOS WALVULA DE COMPUERTA ROSCADA £. INDICADO CODO DE 90 HACIA ABAJO TUBERIA DE PROYECTO LLENADO DE CARROS TANQUE ACERO AL CARBON ASTM-A-53 GRADO B CÉDULA 40 DE 6” DE DIÁMETRO MEDIDOR DE AGUA ñ Dti ODO É CODO 90*X6" DE ACERO SOLDABLE AL CARBON ASTM-A-53 GRADO B CÉDULA 40 DE 6” DE DIÁMETRO CODO HACIA ABAJO DE 90%X6" DE ACERO SOLDABLE ASTM-A-53 GRADO B CÉDULA 40 DE 6" DE DIÁMETRO TEE CON SALIDA HACIA ARRIBA TEE CON SALIDA HACIA ABAJO CODO DE 90 HACIA ARRIBA BAJA COLUMNA DE AGUA FRIA SUBE COLUMNA DE AGUA FRIA VÁLVULA CONTRA GOLPE DE ARIETE REFERENCIA CLAWE DE DETALLE REFERENCIA CLAWE DE PLANO
