PRESENTACIÓN DE LA INFORMACIÓN GEO
REFERENCIADA DE LAS REDES FÍSICAS DE
LOS SERVICIOS DEL RÉGIMEN GENERAL DE
TELECOMUNICACIONES Y REDES PRIVADAS
Página: 1

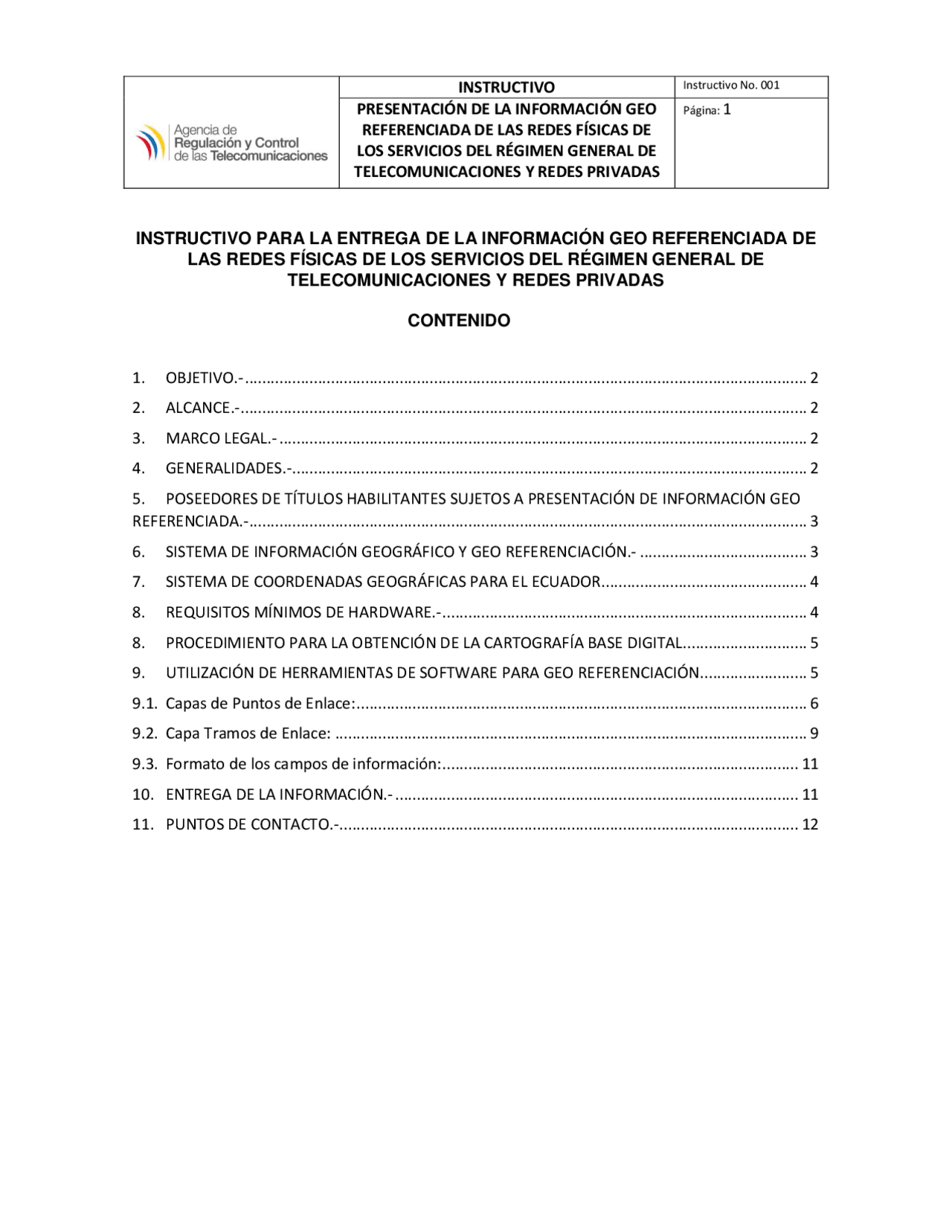

INSTRUCTIVO PARA LA ENTREGA DE LA INFORMACIÓN GEO REFERENCIADA DE
LAS REDES FÍSICAS DE LOS SERVICIOS DEL RÉGIMEN GENERAL DE
TELECOMUNICACIONES Y REDES PRIVADAS
CONTENIDO
1. OBJETIVO.- ................................................................................................................................... 2
2. ALCANCE.- .................................................................................................................................... 2
3. MARCO LEGAL.- ........................................................................................................................... 2
4. GENERALIDADES.-........................................................................................................................ 2
5. POSEEDORES DE TÍTULOS HABILITANTES SUJETOS A PRESENTACIÓN DE INFORMACIÓN GEO
REFERENCIADA.- .................................................................................................................................. 3
6. SISTEMA DE INFORMACIÓN GEOGRÁFICO Y GEO REFERENCIACIÓN.- ....................................... 3
7. SISTEMA DE COORDENADAS GEOGRÁFICAS PARA EL ECUADOR................................................ 4
8. REQUISITOS MÍNIMOS DE HARDWARE.- ..................................................................................... 4
8. PROCEDIMIENTO PARA LA OBTENCIÓN DE LA CARTOGRAFÍA BASE DIGITAL............................. 5
9. UTILIZACIÓN DE HERRAMIENTAS DE SOFTWARE PARA GEO REFERENCIACIÓN......................... 5
9.1. Capas de Puntos de Enlace: ......................................................................................................... 6
9.2. Capa Tramos de Enlace: .............................................................................................................. 9
9.3. Formato de los campos de información: ................................................................................... 11
- ENTREGA DE LA INFORMACIÓN.- .............................................................................................. 11
- PUNTOS DE CONTACTO.-........................................................................................................... 12
PRESENTACIÓN DE LA INFORMACIÓN GEO
REFERENCIADA DE LAS REDES FÍSICAS DE
LOS SERVICIOS DEL RÉGIMEN GENERAL DE
TELECOMUNICACIONES Y REDES PRIVADAS
Página: 2
INSTRUCTIVO
PRESENTACIÓN DE LA INFORMACIÓN GEO REFERENCIADA DE LAS REDES
FÍSICAS DE LOS SERVICIOS DEL RÉGIMEN GENERAL DE TELECOMUNICACIONES
Y REDES PRIVADAS
1. OBJETIVO.-
Establecer una metodología para la entrega de información geo referenciada de las redes físicas de los servicios del régimen general de telecomunicaciones y redes privadas, sean éstas redes de transporte, de troncal, de distribución, de acceso, última milla o acometida, o enlaces para conexiones internacionales.
2. ALCANCE.-
El presente documento deberá ser aplicado y cumplido por los prestadores de servicios del régimen general de telecomunicaciones y redes privadas físicas, detallados en el numeral 5 del presente instrumento.
3. MARCO LEGAL.-
1 NORMA TÉCNICA PARA EL ORDENAMIENTO, DESPLIEGUE Y TENDIDO DE
REDES FÍSICAS AÉREAS DE SERVICIOS DEL RÉGIMEN GENERAL DE
TELECOMUNICACIONES Y REDES PRIVADAS aprobada con Resolución ARCOTEL-2017-0584 de 23 de junio de 2017 y publicada en el Registro Oficial No. 48 de 01 de agosto de 2017. 2 En el artículo 20 se establece como obligación de los propietarios de redes físicas aéreas que “6) Entregar semestralmente a la ARCOTEL, hasta el día 15 del mes siguiente al del semestre objeto del reporte, un catastro de sus redes físicas incluyendo sus modificaciones, conforme los formatos aprobados por la ARCOTEL”
4. GENERALIDADES.-
La información geo referenciada es necesaria para que el área de regulación y de control de la Agencia de Regulación y Control de las Telecomunicaciones, ARCOTEL, así como el Ministerio Rector de las Telecomunicaciones conozca la infraestructura de redes físicas existentes (de transporte o troncal, distribución, como de acceso, última milla o acometida y enlaces de conexiones internacionales) de los servicios del régimen general de telecomunicaciones y redes privadas en el ámbito nacional, la determinación de zonas
PRESENTACIÓN DE LA INFORMACIÓN GEO
REFERENCIADA DE LAS REDES FÍSICAS DE
LOS SERVICIOS DEL RÉGIMEN GENERAL DE
TELECOMUNICACIONES Y REDES PRIVADAS
Página: 4
Dicho Instituto cuenta con la cartografía base de áreas amanzanadas y/o dispersas requeridas según la cobertura de sus redes. La información base referente a áreas amanzanadas y áreas dispersas del INEC está representada en el sistema de coordenadas UNIVERSAL TRANSVERSAL MERCATOR (UTM) y utiliza el DATUM WGS_1984 ZONA 17S, por lo que la información que los poseedores de títulos habilitantes, prestadores de servicios, detallados en el numeral anterior, entregarán a la ARCOTEL deberá cumplir con el sistema y datum indicados.
Actualmente en el mercado existen múltiples herramientas de software para sistemas de información geográfico que procesan la información geo espacialmente. Una de estas herramientas es el software licenciado ARCGIS DESKTOP o la aplicación de software libre QUANTUM GIS disponible en el Internet, entre otras aplicaciones.
Según lo expuesto, la Agencia de Regulación y Control de las Telecomunicaciones ha determinado que la información que entreguen los prestadores servicios detallados en la numeral anterior, que desplieguen redes físicas, deberá ser geo referenciada, para lo cual el procesamiento y la generación de los archivos del sistema se la podrá realizar en las aplicaciones de software de información geográfica antes indicadas.
7. SISTEMA DE COORDENADAS GEOGRÁFICAS PARA EL ECUADOR
La información geo referenciada a ser entregada por los prestadores de servicios detallados en la numeral 5 del presente instructivo, debe ser validada dentro de los siguientes límites geográficos:
Ecuador continental:
latitud norte 1°27'06" / 160454.08 UTM (Y) latitud sur 5°0'56" / 9445616.20 UTM (Y) longitudes oeste 75°11'49" / 478091.95 UTM (X) 81°0'40" / 498768.31 UTM (X)
ZONAS 17 y 18 (M hemisferio sur y N hemisferio norte)
Región Insular (Archipiélago de Galápagos):
latitud norte 1°40'0" / 184244.57 UTM (Y) latitud sur 1°36'0" / 9821168.49 UTM (Y) longitudes oeste 89°15'0" / 247810.35 UTM (X) 92°01´0" / 609379.80 UTM (X)
ZONAS 15 y 16 (M hemisferio sur y N hemisferio norte)
8. REQUISITOS MÍNIMOS DE HARDWARE.-
PRESENTACIÓN DE LA INFORMACIÓN GEO
REFERENCIADA DE LAS REDES FÍSICAS DE
LOS SERVICIOS DEL RÉGIMEN GENERAL DE
TELECOMUNICACIONES Y REDES PRIVADAS
Página: 5
Los prestadores de servicios detallados en la numeral 5 del presente instructivo, podrán considerar las siguientes especificaciones técnicas mínimas para la instalación de las herramientas de software para sistemas de información geográfica, que les permitirá el procesamiento de la información:
Requisitos Hardware_Software
Mínimo Recomendado
Computador PC
Windows XP Pentium Dual Core o Superior con memoria 2 GB RAM o superior
- Windows 7 u 8. Procesador de 32 bits (x36) o 64 bits (x64) o superior.
- Memoria RAM de 1 Gigabyte (GB) de 32 bits o Memoria RAM de 2 GB (64 bits)
- Espacio disponible en disco rígido de 16 GB (32 bits) o 20 GB (64 bits)
- Dispositivo gráfico DirectX 9 con controlador WDDM 1.0 o superior. 8. PROCEDIMIENTO PARA LA OBTENCIÓN DE LA CARTOGRAFÍA BASE DIGITAL.
La Agencia de Regulación y Control de las Telecomunicaciones subirá a su página web institucional, en el vínculo http://www.arcotel.gob.ec/georeferenciacion-y-soterramiento-de- redes-fisicas-de-telecomunicaciones/ la información referente a las ubicaciones geo referenciadas de los postes y luminarias a nivel nacional, información que será facilitada por el ex Consejo Nacional de Electricidad ex CONELEC, actual ARCONEL, conforme Oficio Nro. ARCONEL-DE-2016-0594-OF de 27 de abril de 2016 (los prestadores de servicios deberán utilizar esta información en forma obligatoria, independientemente de que las diferentes empresas eléctricas del país hayan actualizado su información de georreferenciación de dichos postes; dicha información se actualizará anualmente en el enlace indicado hasta el 31 de diciembre de cada año).
La información de postes y luminarias no podrá ser alterada y deberá ser utilizada para ubicación de los puntos y generación de los diagramas de enlaces por tramo, esto es entre puntos.
Para el proceso de georreferenciación se podrá utilizar como referencia la información cartográfica base de zonas amanzanadas y/o dispersas que el operador solicite al Instituto Nacional de Estadísticas y Censos INEC de acuerdo a la cobertura de sus redes; también se podrá utilizar como referencia la información cartográfica disponible en la web para la herramienta ARCGIS MAP u otros.
De igual manera en el mismo link indicado se incluirá tutoriales del procedimiento de geo referenciación detallado en el presente documento.
9. UTILIZACIÓN DE HERRAMIENTAS DE SOFTWARE PARA GEO REFERENCIACIÓN
PRESENTACIÓN DE LA INFORMACIÓN GEO
REFERENCIADA DE LAS REDES FÍSICAS DE
LOS SERVICIOS DEL RÉGIMEN GENERAL DE
TELECOMUNICACIONES Y REDES PRIVADAS
Página: 7
NOTA: Además de los puntos de red se deberá considerar a cada poste como un punto de enlace (se deberá incluir a las luminarias que a la fecha tengan redes físicas; considerando que conforme la norma técnica vigente no está permitido utilizar estructuras de subtransmisión y transmisión de energía eléctrica, así como tampoco postes ornamentales que sirven exclusivamente para alumbrado público, salvo autorización del propietario de los mismos).
El formato de los puntos para el proyecto .mxd (o en caso de utilizar otro software el proyecto correspondiente al mismo) será el siguiente:
Postes: círculo de color negro con una dimensión de 6 unidades. Elementos activos: Triangulo de color rojo con una dimensión de 10 unidades. Elementos pasivos: Círculo de color naranja con una dimensión de 6 unidades. Radiobases, Headends: cuadrado de color verde con una dimensión de 15 unidades.
Esta capa contendrá los siguientes campos cuyos formatos no podrán ser alterados o cambiados (ver formatos de campos en el numeral 9.3):
- cod_punto: Número secuencial del punto de enlace, de “ 0 0001” a “nnnnn”, el número de caracteres dependerá del número de puntos del operador.
- prop_poste: En el caso de que el elemento sea un poste Nombre del propietario del poste ya sea si el poste es público o privado (poner el nombre de la empresa eléctrica conforme la información de ARCONEL o el nombre de la operadora conforme el numeral 14 a continuación). Si es otro elemento poner el nombre de la operadora conforme el numeral 14 a continuación.
- iden_punto: En el caso de que el elemento sea un poste el número de identificación del punto o número de poste con el que el propietario lo identifique (poner el código de la empresa eléctrica conforme la información de ARCONEL o el código de la operadora que le asigne).
- cod_prov: Código de provincia según lo establecido por el INEC
- cod_cant: Código de cantón según lo establecido por el INEC
- cod_parr: Código de parroquia según lo establecido por el INEC
- provincia: Nombre de la provincia según lo establecido por el INEC
- canton: Nombre del cantón según lo establecido por el INEC
- parroquia: Nombre de la parroquia según lo establecido por el INEC
PRESENTACIÓN DE LA INFORMACIÓN GEO
REFERENCIADA DE LAS REDES FÍSICAS DE
LOS SERVICIOS DEL RÉGIMEN GENERAL DE
TELECOMUNICACIONES Y REDES PRIVADAS
Página: 8
- direccion: Es la dirección en la zona urbana o rural donde se encuentra el punto de enlace (FORMATO: nombre de calle principal y nombre de calle secundaria si el caso lo requiere, ejemplo: “ diego_de_almagro_y_alpallana”)
- longitud: Representada en sistema decimal^1
- latitud: Representada en sistema decimal^2
- operadora: Es el nombre del prestador de servicios que remite y es propietario de la información
- estado: Representa si es “aereo” o “soterrado”
- tipo_servi: Representa el tipo de servicio legalmente autorizado que la operadora entrega a sus clientes y será el texto indicado en comillas: i. Servicio de Acceso a Internet: “sai”, ii. Servicio Portador: “spt” iii. Servicio Móvil Avanzado: “sma” iv. Red Privada: “rp” v. Servicio de Telefonía Fija: “stf” vi. Servicio de Audio y Video por suscripción: “avs”. vii. Servicio de transporte internacional: “ti”
- Tipo_punto: Escoger el tipo de punto de enlace: “poste”, “headend”, “radiobase”, “elemento_pasivo” o “elemento_activo”
- Desc_punto: Descripción de punto. Escoger: el nombre del punto de red:
- Para poste poner “herraje”;
- Para elementos activos, poner: “fuentes_de_poder”, “amplificador_de_red_troncal”, “amplificador_de_red_distribucion” “nodo_optico”, “tap”, “multitap”, “transmisor_optico”, “receptor_optico”, “router”, “switch”, “otro”.
- Para elementos pasivos poner “caja_de_dispersion”, “caja_de_distribucion”, “armario_de_distribucion”, “manga_de_empalme”, “divisor”, “acoplador”, “splitter”, “otro”
- Situacion: Poner: “n” si el punto de enlace es nuevo, “r” si ya está registrado o “b” si es dado de baja
NOTA: Ver la Geodatabase Personal model para ser llenada, donde para la mayor parte de campos, se incluye listas desplegables con los datos que se deberán incluir en forma obligatoria, en los formatos y forma que estén en dichas listas (en caso de no poder utilizar dicha geodatabase, el poseedor de título habilitante deberá justificarlo ante la ARCOTEL, para poder utilizar los archivos .shp y otros indicados)
(^1) Las coordenadas de longitud deben estar entre las coordenadas indicadas en el numeral 6 del
presente informe, para Ecuador continental. FUENTE: INSTITUTO GEOGRÁFICO MILITAR; validados desde 1999
(^2) Las coordenadas de latitud deben estar entre las coordenadas indicadas en el numeral 6 del
presente informe, para Ecuador. FUENTE: INSTITUTO GEOGRÁFICO MILITAR; validados desde 1999
PRESENTACIÓN DE LA INFORMACIÓN GEO
REFERENCIADA DE LAS REDES FÍSICAS DE
LOS SERVICIOS DEL RÉGIMEN GENERAL DE
TELECOMUNICACIONES Y REDES PRIVADAS
Página: 10
- dim_ducto: Si es soterrado, dimensión de ductos existentes en el tramo considerado; representa la longitud real del tramo considerado en kilómetros.
- num_canal: Si es soterrado, número de canales existentes por ducto en el tramo considerado.
- dim_canal: Si es soterrado, dimensión de canales existentes en el tramo considerado; representa el diámetro del canal en el tramo considerado en centímetros.
- tipo_cable: Puede ser Fibra óptica, Coaxial, Cobre, u otro (Feature Class por cada medio de transmisión) (ó .shp por cada medio de transmisión).
- num_cables: Representa el número de cables totales (tanto de transporte, trocal, distribución como de acceso y/o acometida o conexión internacional) en el tramo considerado.
- distancia: Representa la longitud real del tramo considerado en kilómetros.
- duc_libres: Si es soterrado, número de ductos 100% libres (sin redes existentes) en el tramo considerado.
- duc_espac: Si es soterrado, número de ductos con un porcentaje entre 50% a 100% libre en el tramo considerado.
- cap_ins: Representa la capacidad instalada en Mbps del tramo de enlace.
- cap_uti: Representa la capacidad utilizada en Mbps del tramo de enlace.
- num_hilos: Representa el número de hilos por fibra óptica en el tramo considerado.
- num_hi_ilu: Representa el número de hilos iluminados (utilizados) por fibra óptica en el tramo considerado.
- tipo_servi: Representa el tipo de servicio legalmente autorizado que la operadora entrega a sus clientes y se deberá poner el texto indicado en comillas: i. Servicio de Acceso a Internet: “sai”; ii. Servicio Portador: “spt”; iii. Servicio Móvil Avanzado: “sma”; iv. Red Privada: “rp”; v. Servicio de Telefonía Fija: “stf”; vi. Servicio de Audio y Video por suscripción: “avs”. vii. Servicio de transporte internacional: “ti”
- tipo_enlac: para red de transporte, troncal y distribución poner: “rtf”; para red de acceso física o acometida poner “raf”; para enlace de Conexión Internacional poner “ci”.
- num_activo: Número de elementos activos instalados en el tramo.
- num_pasivo: Número de elementos pasivos instalados en el tramo.
- Situacion: Poner: “n” si el tramo de enlace es nuevo, “r” si ya está registrado o “b” si es dado de baja NOTA: Ver la Geodatabase Personal model para ser llenada, donde para la mayor parte de campos, se incluye listas desplegables con los datos que se deberán incluir en forma obligatoria, en los formatos y forma que estén en dichas listas (en caso de no poder utilizar dicha geodatabase, el poseedor de título habilitante deberá justificarlo ante la ARCOTEL, para poder utilizar los archivos .shp y otros indicados).
PRESENTACIÓN DE LA INFORMACIÓN GEO
REFERENCIADA DE LAS REDES FÍSICAS DE
LOS SERVICIOS DEL RÉGIMEN GENERAL DE
TELECOMUNICACIONES Y REDES PRIVADAS
Página: 11
9.3. Formato de los campos de información:
- En los campos que contengan números se deberá configurarlos en formato numérico y no como texto; todos los números deberán ser enteros sin decimales (ejemplo: “23”) a excepción de los siguientes campos que requieran decimales y con un número máximo de 11 decimales: longitud, latitud, distancia.
- En los campos que contengan texto se deberá configurarlos en formato texto, sin tildes ni caracteres especiales, ni la letra ñ, ni texto en mayúsculas.
- En los campos de números que no haya información poner el número “0”.
Se indica a continuación una representación visual de la información a ser representada:
10. ENTREGA DE LA INFORMACIÓN.-
Toda la información que se genere en el software de información geográfica deberá ser entregada a la ARCOTEL por dos ocasiones de manera semestral, la primera hasta el 15 de enero y la segunda hasta el 15 de julio de cada año. Se debe entregar la Geodatabase personal .gdb con la información de la empresa llenada correctamente bajo este formato (en caso de no poder utilizar dicha geodatabase, el poseedor de título habilitante deberá
