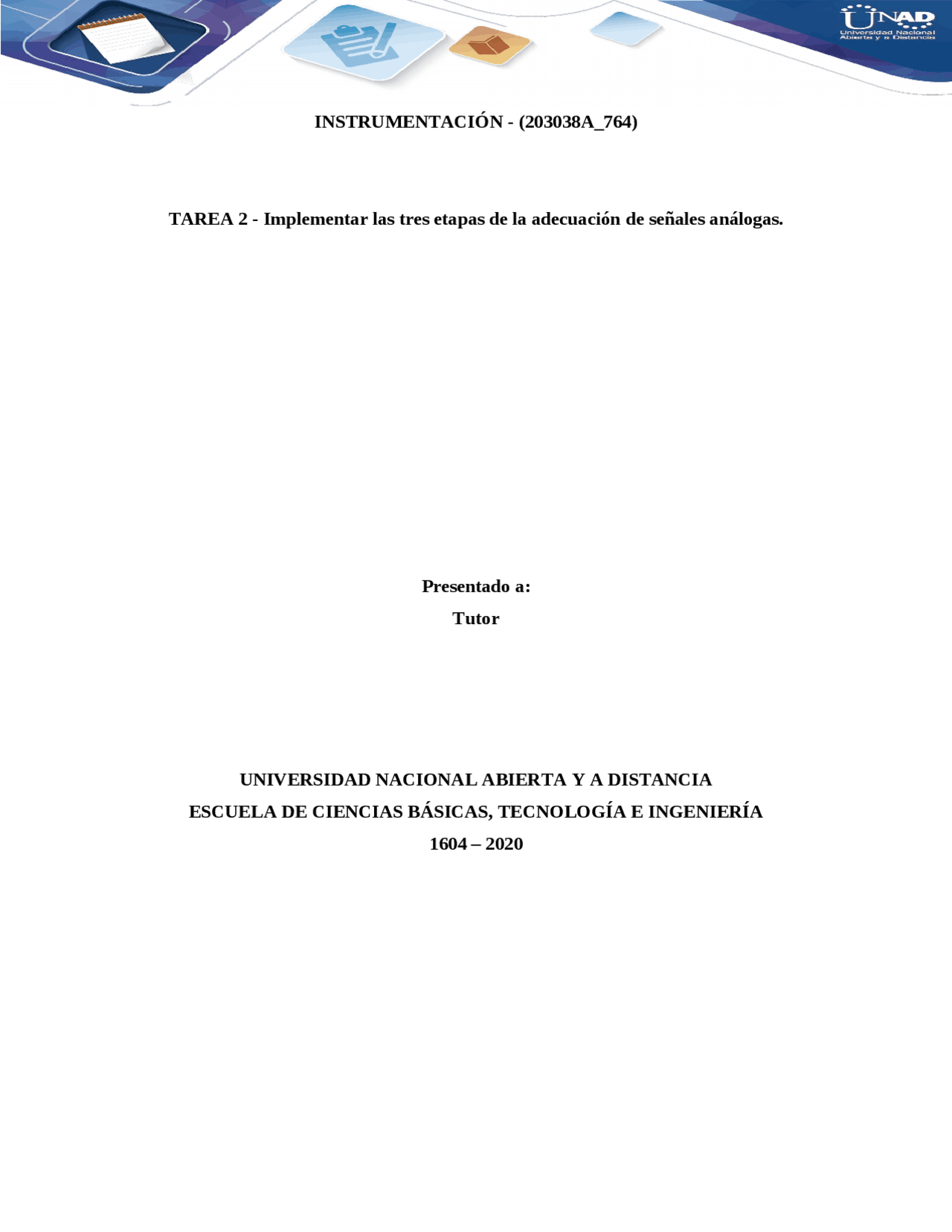

INSTRUMENTACIÓN - (203038A_764)
TAREA 2 - Implementar las tres etapas de la adecuación de señales análogas.
Presentado a:
Tutor
UNIVERSIDAD NACIONAL ABIERTA Y A DISTANCIA
ESCUELA DE CIENCIAS BÁSICAS, TECNOLOGÍA E INGENIERÍA
1604 – 2020
pf3
pf4
pf5

Vista previa parcial del texto

¡Descarga instrumentación tarea 2 y más Apuntes en PDF de Medición Electrónica e Instrumentación solo en Docsity!

INSTRUMENTACIÓN - (203038A_764)

TAREA 2 - Implementar las tres etapas de la adecuación de señales análogas. Presentado a: Tutor UNIVERSIDAD NACIONAL ABIERTA Y A DISTANCIA ESCUELA DE CIENCIAS BÁSICAS, TECNOLOGÍA E INGENIERÍA 1604 – 2020

INTRODUCCIÓN

El presente trabajo se desarrolla con el fin de comprobar el funcionamiento de las diferentes etapas necesarias para la adecuación de señales análogas, al manipular hardware y software necesario para su implementación en el ámbito industrial. OBJETIVOS Objetivo General Implementar las tres etapas de la adecuación de señales análogas. Objetivos específicos

  1. Amplificación.
  2. Filtrado.
  3. Conversión análoga - digital.

Paso 4: Implementar en software CAD (Proteus o similar) un sistema de medición de temperatura con un lm35 diseñe la etapa de amplificación de tal manera que obtenga 10V para una temperatura de 50°C. Calculamos: 50 °C ∗ 10 mV =0.8 V Ganancia: G =

V 0

Vmd

10 V

0,50 V

= 20 V

Resistencia de ganancia: Lm324 no inversor Vo = 1

R 2

R 1 )

20 V = 1 +

R 2

1 k R 2 = 20 V − 1 k = 19 k

Paso 5: Diseñe e implemente en software CAD (Proteus o similar) una etapa de filtrado así: filtro activo pasabajo de segundo orden (use AO de propósito general como LM324 o TL084), con una banda de corte de 400Hz. Paso 6: Implemente en software CAD (Proteus o similar) una etapa de conversión análoga digital (ADC) de 8 bits usando un integrado ADC0804, pruébelo con una señal de entrada de 6V y visualización con diodos Led. Paso 7: Mediante software CAD (Proteus o similar) integre las 3 etapas de adecuación de señales previamente diseñadas (Paso 2 al 4), demuestre su funcionamiento y grabe un video explicativo de máximo 5 minutos en el cual se muestre el funcionamiento etapa por etapa y luego de todas las etapas integradas. REFERENCIAS Creus, S. A. (2008). Instrumentación industrial (7a. ed.). (pp. 1-20) Barcelona, ES: Marcombo. Recuperado de https://elibro-net.bibliotecavirtual.unad.edu.co/es/ereader/unad/ 45913 Medidor láser de distancia PCE-LRF 600, Pce-iberica, hoja de datos, recuperado de https://www.pce-iberica.es/hoja-datos/hoja-datos-pce-lrf-600-n.pdf AutomundoTV (2015). Avances tecnológicos de la industria automotriz, recuperado de https://www.youtube.com/watch?v=EfjTbwpff_c
