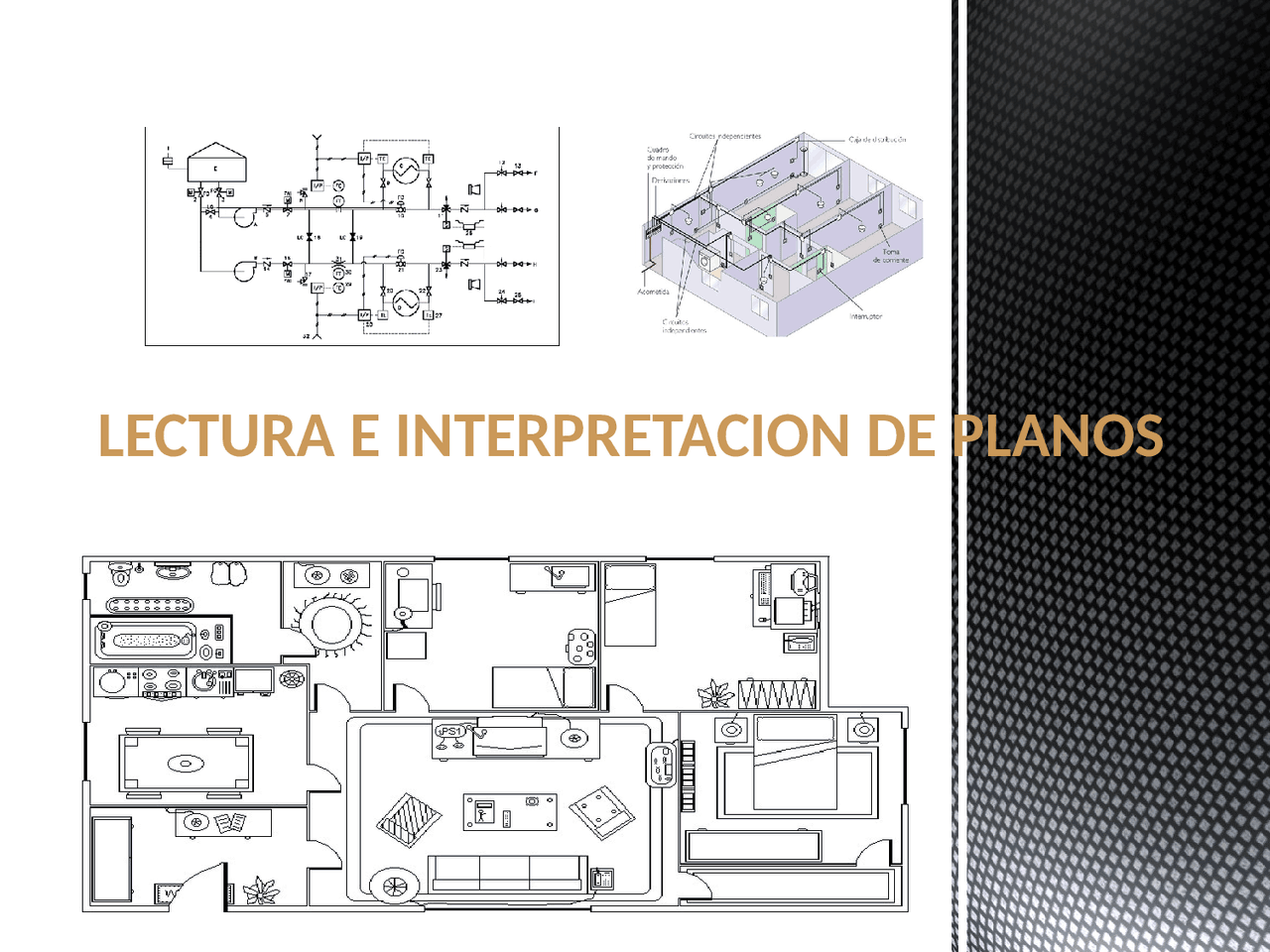

LECTURA E INTERPRETACION DE PLANOS
pf3
pf4
pf5
pf8
pf9
pfa
pfd
pfe
pff
pf12
pf13
pf14
pf15
pf16
pf17
pf18
pf19
pf1a
pf1b
pf1c
pf1d
pf1e
pf1f
pf20
pf21
pf22
pf23
pf24
pf25
pf26
pf27
pf28
pf29
pf2a
pf2b
pf2c
pf2d
pf2e
pf2f
pf30
pf31
pf32
pf33

Vista previa parcial del texto

¡Descarga Lectura e Interpretación de Planos: Guía para la Comprensión de Símbolos y Códigos - Prof. y más Diapositivas en PDF de Dibujo Técnico solo en Docsity!

OBJETIVO

Analizar las técnicas y normas

establecidas para interpretar los

símbolos y códigos necesarios para la

lectura e interpretación correcta de

planos.

CONCEPTO DE PLANO

Un dibujo (plano) es una

representación gráfica de algo

real.

APLICACIÓN DE LOS PLANOS

El hombre ha desarrollado el dibujo a lo

largo de dos ramas distintas:

El dibujo artístico. 

El dibujo técnico.

LAS LINEAS EN LOS PLANOS

En el dibujo técnico son empleados diferentes tipos de líneas, de acuerdo al propósito. Cada una de ellas tiene su razón y significado, así como su clasificación establecida por el reglamento del dibujo técnico, paraque estas sean de fácil y universal comprensión para todo ingeniero. Se califican por su grosor y uso, como Gruesas, Medias y Finas. Las Normas Industriales y algunos otros organismos internacionales, han considerado necesario el normalizar los diferentes tipos de líneas con el fin de lograr que la comunicación que se desea a través de un dibujo técnico sea de fácil comprensión.

LAS LINEAS EN LOS PLANOS

LINEAS GRUESAS: Son las que definen el cuerpo del dibujo, normalmente tienen 0,8 mm de espesor.

  • (^) Contorno : Es usada para contornos y aristas visibles de objetos, también para limitaciones de rosca (ISO).
  • (^) Plano de corte : Expresan la situación del objeto en el plano de corte, poseen una flecha en cada extremo indicando la dirección de la vista.
  • (^) Rotura corta : Es la que, en representación de piezas largas, las corta transversalmente o en su menor dimensión. LINEAS MEDIAS: Son líneas que tienden a ser de 0,4 mm.
  • (^) Contornos ocultos : Indican aristas y contornos ocultos, en detalles no visibles y roscas (DIN)
  • (^) Posiciones extremas y formas primitivas : Así como su nombre lo indica, se usan para indicar formas primitivas y extremas, también para secciones, cortes y vistas inclinadas.

GENERALIDADES SOBRE EL RAYADO.

El rayado se utiliza para resaltar las secciones de los cortes. La línea utilizada será continua fina y formará con los ejes o líneas principales del contorno de la sección un ángulo muy acusado, preferentemente de 45º.

REPRESENTACIÓN DE PIEZAS

Cubo de Proyecciones Las distintas proyecciones denominadas, vistas de una pieza se obtienen teniendo en cuenta las proyecciones diédricas dela misma. Para una mayor claridad vamos a situar la pieza dentro de un cubo y proyectar de forma ortogonal sobre cada una de las caras.

REPRESENTACIÓN DE PIEZAS

CLASIFICACION DE LOS PLANOS

1. Plano General o de Conjunto.

El Plano de Conjunto presenta una

visión general del dispositivo a

construir, de forma que se puede ver la

situación de las distintas piezas que lo

componen, con la relación y las

concordancias existentes entre ellas.

CLASIFICACION DE LOS PLANOS

1. Plano General o de Conjunto.

CLASIFICACION DE LOS PLANOS

2. Plano de Fabricación y Despiese.

CLASIFICACION DE LOS PLANOS

2. Plano de Fabricación y Despiese.

Fundido: Las dimensiones de las piezas

fundidas son mayores que las reales porque

deben someterse a otros procesos.

Maquinado: obtener la pieza según el plano ya

sea a través de procesos de torneado, fresado o

cepillado.

Estampado: Se realiza a través del uso o

aplicación de matrices.
