INSTRUCCIONES: Las respuestas a las preguntas del control, deben ser una elaboración propia.
Usted se apoyará en los contenidos de la semana y también puede hacerlo en otros textos,
pero siempre debe identificar los autores y citar las fuentes. Recuerde agregar la bibliografía al
final del control en formato APA. Cuide su redacción y ortografía. Puede consultar en el Foro
Novedades el documento de Normas APA. El cumplimiento con las formalidades del trabajo
tiene un valor de 1 punto.

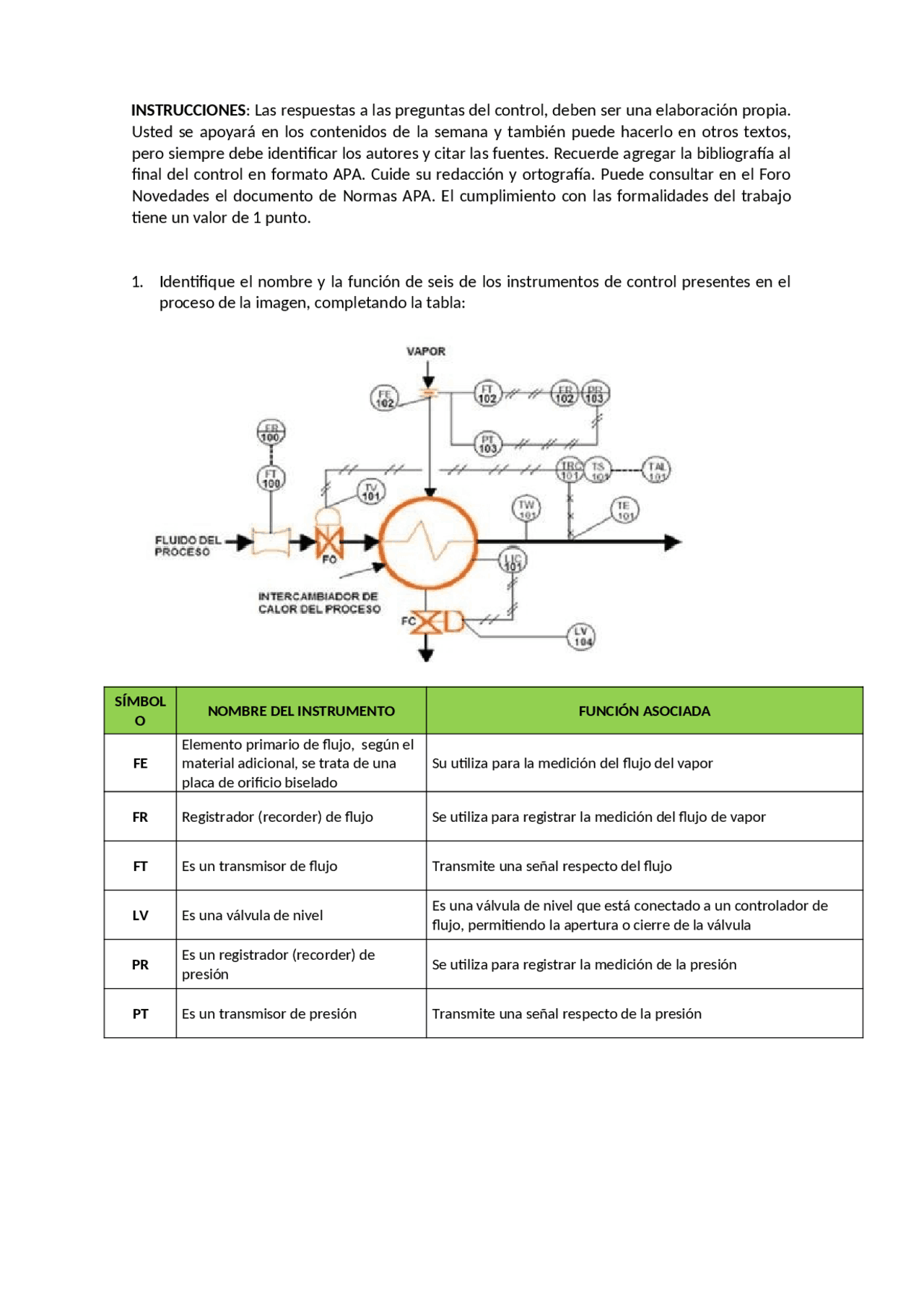

1. Identifique el nombre y la función de seis de los instrumentos de control presentes en el
proceso de la imagen, completando la tabla:
SÍMBOL
ONOMBRE DEL INSTRUMENTO FUNCIÓN ASOCIADA
FE
Elemento primario de flujo, según el
material adicional, se trata de una
placa de orificio biselado
Su utiliza para la medición del flujo del vapor
FR Registrador (recorder) de flujo Se utiliza para registrar la medición del flujo de vapor
FT Es un transmisor de flujo Transmite una señal respecto del flujo
LV Es una válvula de nivel Es una válvula de nivel que está conectado a un controlador de
flujo, permitiendo la apertura o cierre de la válvula
PR Es un registrador (recorder) de
presión Se utiliza para registrar la medición de la presión
PT Es un transmisor de presión Transmite una señal respecto de la presión
