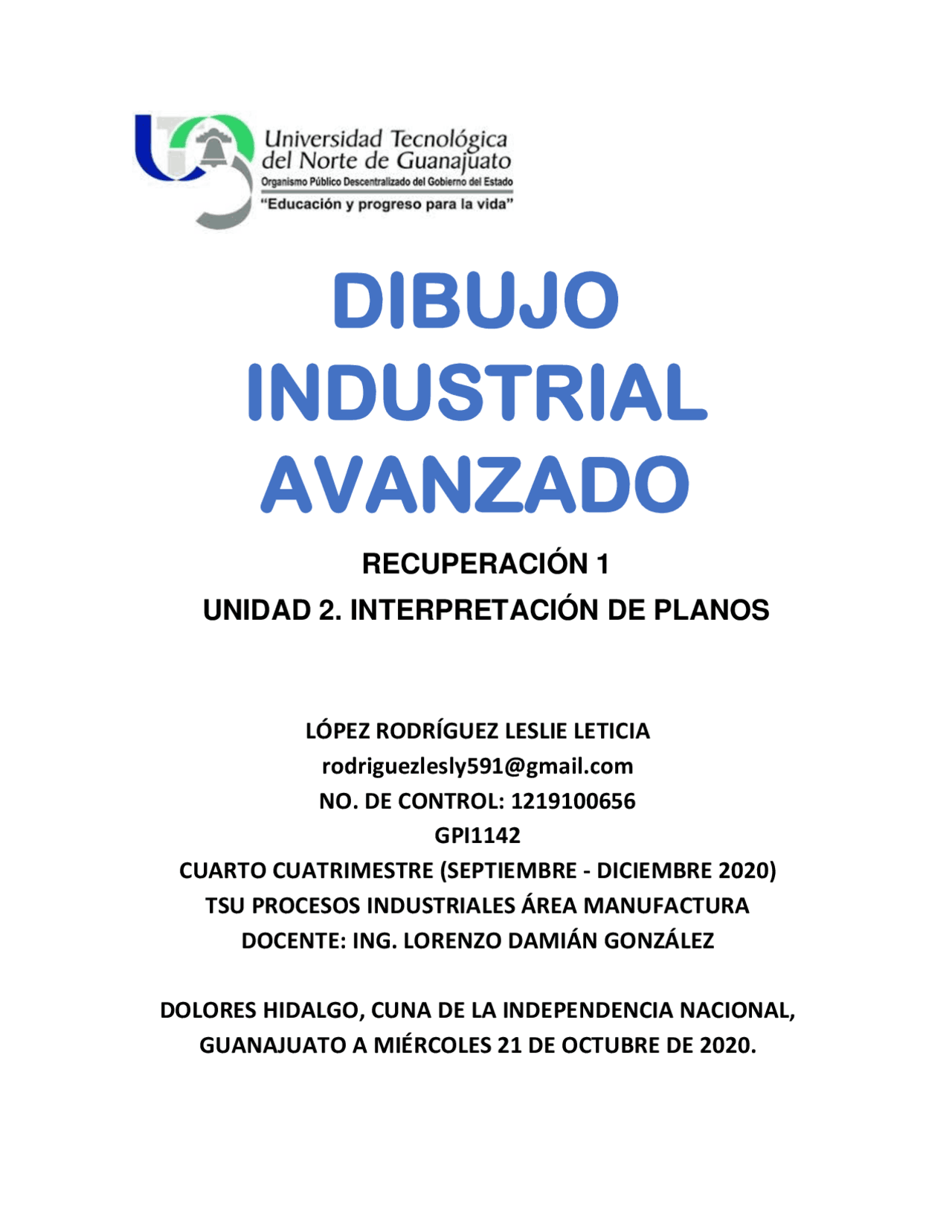

DIBUJO

INDUSTRIAL

AVANZADO

RECUPERACIÓN 1

UNIDAD 2. INTERPRETACIÓN DE PLANOS

LÓPEZ RODRÍGUEZ LESLIE LETICIA

[email protected]

NO. DE CONTROL: 1219100656

GPI11 42

CUARTO CUATRIMESTRE (SEPTIEMBRE - DICIEMBRE 2020)

TSU PROCESOS INDUSTRIALES ÁREA MANUFACTURA

DOCENTE: ING. LORENZO DAMIÁN GONZÁLEZ

DOLORES HIDALGO, CUNA DE LA INDEPENDENCIA NACIONAL,

GUANAJUATO A MIÉRCOLES 21 DE OCTUBRE DE 2020.

ÍNDICE

  • INTRODUCCIÓN
  • DESARROLLO
    • PLANO
    • PLANO
    • PLANO
    • PLANO

DESARROLLO

Describa el siguiente diagrama neumático mencionando sus partes y sus funciones

PLANO 1

Símbolo Significado Pistón de simple efecto neumático, con retorno por muelle. Este cumple con la función de ser utilizados para sujetar, marcar y/o expulsar. Se diferencian de otras porque tienen un consumo de aire algo más bajo que un cilindro de doble efecto de igual tamaño. Válvula 3/2 en posición normalmente cerrada, con accionamiento por botón pulsador manual, retorno mecánico por muelle y válvula de escape rápido Este símbolo representa el tipo de accionamiento o pilotaje, que en este caso es de botón pulsador, beta o control manual.

Este símbolo es de válvulas de bloqueo, es este caso es una válvula de escape rápido. Representando un accionamiento de tipo muelle o control mecánico. Con todos los elementos de la válvula mencionados anteriormente esta cambia de posición (comunica las vías 1 y 2), haciendo que la válvula neumática también cambie de posición, introduciendo presión en la cámara anterior del cilindro, haciendo que este sea expulsado por dicha razón. Inicialmente, la válvula se encuentra en reposo; permitiendo el paso desde la vía 2 hacia la 3, y bloqueando el paso de aire a través de la vía 1 (conectada a la línea de presión). Así se está evacuando el aire desde 2 hasta la salida 3. Al pulsar el botón, la válvula cambia de posición. Ahora, están conectadas las vías 1 y 2. La vía 1 está conectada a la fuente de presión, por lo que el aire pasa a través de la válvula, saliendo por la conexión de trabajo 2 (hacia otra válvula o hacia cilindro). Al dejar de presionar el pulsador, el resorte hace que la válvula vuelva a la posición inicial. Unidad de mantenimiento, también denominado filtro, regulador, lubricador. Cumpliendo con las funciones de acondicionar el aire de la instalación neumática para su posterior utilización en los elementos de trabajo. Es la combinación de 3 elementos filtro de aire comprimido, válvula reguladora de presión y lubricador de aire, formando un solo conjunto para el sistema. Fuente de presión neumática, es el que impulsa todo el sistema.

Tolerancia dimensional bilateral. Medida de 1.110 de diámetro de 0.005 hacia arriba y hacia abajo. Longitud del vástago (cuello y rosca del tornillo) de 0.688, y longitud de la rosca de 0. Longitud del filete de 0.75, así como la distancia entre cada cresta Diámetro del barreno del tornillo de 0. Filete en cada vértice de la figura con diámetro de 1. Longitud de 1.50 de extremo a extremo de la cabeza del tornillo Longitud desde el primer filete hasta la cabeza del tornillo de 1.235 unidades, y longitud del cuello hasta la primera cresta de 1.040 unidades

PLANO 3

Símbolo Significado Tolerancia geométrica de tipo forma con característica de planicidad, con tolerancia de 0.05 con respecto a la superficie A de la pieza. Tolerancia geométrica de tipo orientación, con característica de paralelismo, con una tolerancia dimensional unilateral, con tolerancia de 0.05 de una superficie con respecto a la superficie A de la pieza plasmada en el plano Tolerancia geométrica de tipo orientación, con característica de perpendicularidad de un barreno con tolerancias dimensionales para el

Longitud del diámetro de la sección de la cabeza de la pieza de 60. unidades, con una tolerancia dimensional unilateral de 0.5 hacia abajo Cota indicando un radio de la figura correspondiente a 84.75 unidades 8 círculos de diámetro de 8.50, con tolerancia dimensional unilateral de 0.05 hacia arriba Barreno con longitud de largo de 10. unidades, con tolerancia dimensional unilateral de 0.5 hacia abajo Longitud total de la pieza en el plano, cota de 40.0 unidades, con tolerancia dimensional de 0.5 hacia abajo

PLANO 4

Símbolo Significado Dos barrenos con separación de 12° entre sí y uno más con separación de 45 ° del primer barreno Tolerancia dimensional bilateral de 0. para una cota de 19 unidades Tolerancia de tipo situación con característica de posición para un barreno con tolerancias dimensionales

El acabado de la superficie debe obtenerse a través de procedimientos con arranque de viruta, con una clase de rugosidad de N5, equivalente a 0. Ra o micrómetros, con aplicaciones de escariado, rectificado y esmerilado, según la norma DIN 140 Tolerancia de tipo situación con característica de posición para un diámetro con tolerancia dimensional de 0.01 unidades con respecto a las superficies C y B Tolerancia de tipo orientación con característica de perpendicularidad con respecto a la línea de referencia C, para una parte del dibujo con diámetro con tolerancia dimensional de 0.0 05 unidades Sección de corte identificada con el área sombreada, con un agujero identificado con las líneas de centro don una profundidad total de 15 unidades y una distancia del inicio del agujero a el comienzo de la inclinación del mismo de 12 unidades Dibujo normalizado elaborado bajo el sistema americano Soldadura a tope en media V, uno de 5/16 y la otra de 1/ Tolerancia de tipo situación con característica de posición con respecto a las superficies A y B para una parte de la pieza del plano con diámetro con tolerancia dimensional de 1 unidad

Tolerancia de tipo orientación con característica de perpendicularidad con respecto a la superficie de referencia A para un barreno con diámetro con tolerancia dimensional de 0. unidades Tolerancia de tipo orientación con característica de paralelismo con respecto de la superficie A con tolerancia dimensional de 0. unidades Tolerancia de tipo forma con característica de planicidad con tolerancia dimensional de 0. unidades Tolerancia de tipo oscilación con característica total, para un barreno con tolerancia dimensional para el diámetro, de 0.005 unidades
