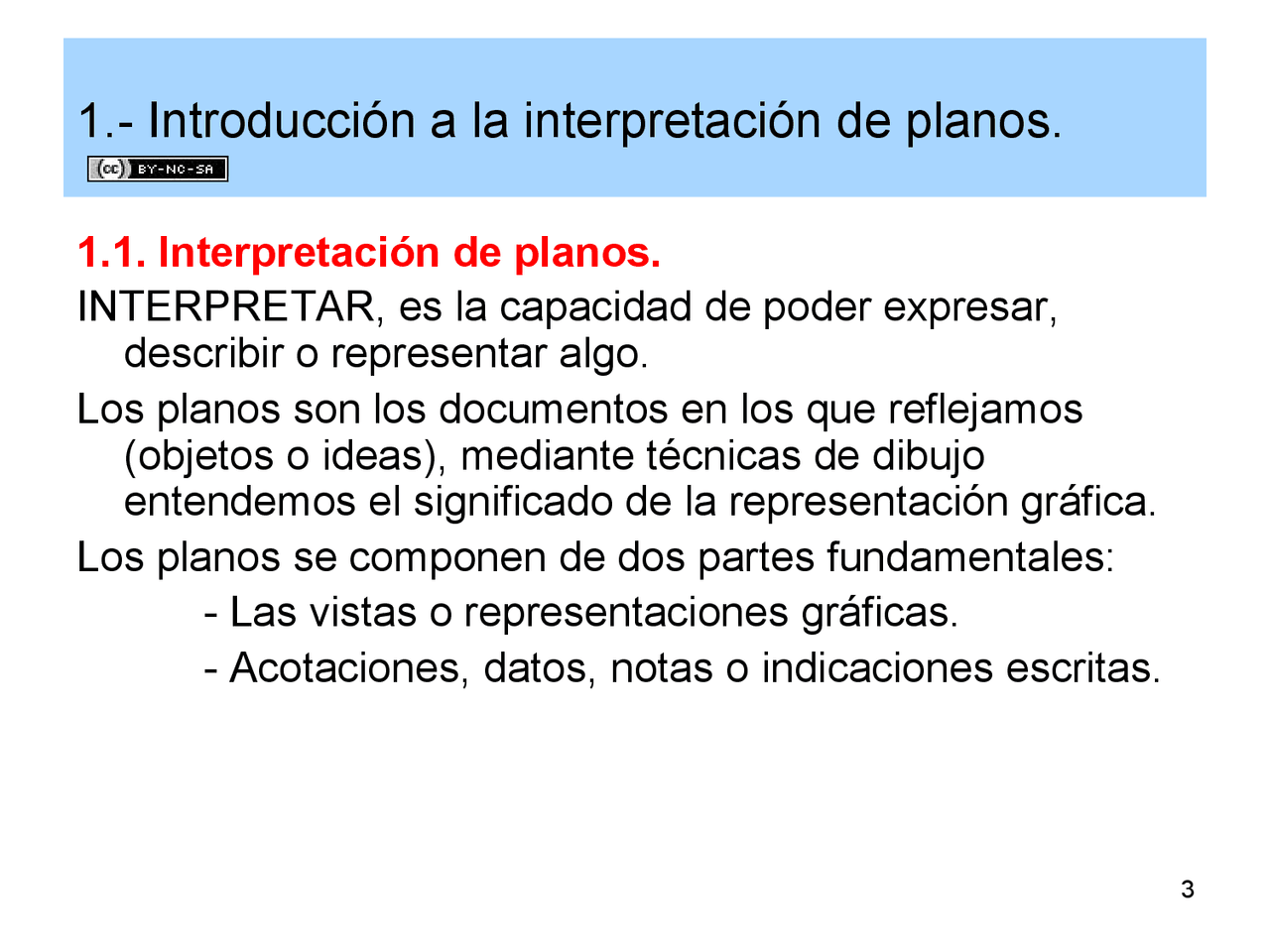

1.1. Interpretación de planos.

INTERPRETAR, es la capacidad de poder expresar,

describir o representar algo.

Los planos son los documentos en los que reflejamos

(objetos o ideas), mediante técnicas de dibujo

entendemos el significado de la representación gráfica.

Los planos se componen de dos partes fundamentales:

  • Las vistas o representaciones gráficas.
  • Acotaciones, datos, notas o indicaciones escritas.

1.2. Lectura de vistas. La persona que diseña y proyecta, debe saber plasmar de una forma clara la idea del modelo a obtener. Las vistas, son las imágenes que nos ayudan a entender la forma geometrica de un cuerpo. La proyeccion es el paso de tres a dos dimensiones de las entidades geometricas que representan un cuerpo geometrico. Las proyecciones sobre un plano nos definen una vista. Las proyecciones diedricas son las imágenes proyectadas en planos de forma ortogonal, es decir, una proyeccion ortogonal es la representacion de la pieza mediante proyecciones perpendiculares al plano de proyeccion. (las seis caras de un cubo son los planos diedros o de proyeccion).

1.4. Los planos de conjunto. Los planos de conjunto son la representacion grafica de varias piezas que, forma un grupo, constituyen un mecanismo o proyectodonde aparecen todas las piezas montadas en el lugar que corresponde y posicion adecuada, para lograr el funcionamiento correcto del mecanismo o diseño.

Diferentes tipos de dibujos de Conjunto

  • Dibujo de conjunto General : representación completa del mecanismo, máquina o instalación con todos sus elementos componentes montados.
  • DIBUJO DE SUBCONJUNTO : los conjuntos formados por una gran cantidad de piezas, debido a su gran complejidad, se pueden descomponer en dibujos de subconjunto, representativo cada uno de ellos de una parte de la máquina o mecanismo.

Formas de representar dibujos de Conjunto

  • Representacion por vistas
  • Representacion esquematica

1.4. Normas de planos de conjunto.

Las superficies de las piezas pueden ser: Superficies Funcionales: Requieren una determinada calidad de acabado (estado superficial) Superficies de apoyo: Requieren una superficie desbastada por que no influyen en el funcionamiento. Superficies libres: No tienen ninguna funcion especial, basta con que tengan una superficie lisa regular. Normas a Tener en cuenta:

  1. El plano de conjunto se realiza en su posición de funcionamiento.
  2. El plano se comienza por las piezas principales o mas importantes, y se sigue con las secundarias.
  3. Podemos realizar cortes y secciones para visualizar el montaje de las piezas.
  1. Las superficies de contacto entre dos piezas ajustadas se representan mediante una sola línea del mismo espesor que el utilizado para cualquier línea visible, no debiendo utilizar líneas diferentes, ni separaciones entre ambas piezas.
  2. Si tememos más de dos piezas ajustadas representadas en corte, se distinguen los rayados de las secciones de cada pieza con espaciados diferentes.
  3. Las secciones de piezas muy pequeñas se ennegrecen. Si hubiera varias de estas piezas adyacentes, se representan separadas por un espacio en blanco de grosor no inferior a 0,7 mm.
  4. Los componentes macizos como árboles, ejes, tornillos, pasadores, chavetas, etc, no se seccionan longitudinalmente, y en consecuencia, no se rayan; a su vez, tampoco se representan en corte los elementos rodantes de cojinetes.
  5. En la representación de uniones roscadas se tendrá en cuenta que las roscas exteriores (tornillos) ocultan la representación de las roscas interiores (tuercas).
  6. Si no se produce ninguna duda ni ambigüedad, el dibujo de los elementos normalizados se puede reducir a trazos simbólicos o a una representación simplificada, según las especificaciones establecidas por la normalización correspondiente a cada caso.
  7. Cuando un elemento de un conjunto es móvil, se pueden representar las posiciones extremas con línea de trazo fino y doble punto.

1.5. Normas de planos de despiece.

  • Las piezas normalizadas no es necesario dibujarlas. Deben estar designadas en la lista de piezas según su identificacion y la norma.
  • Cada pieza se representa con las vistas minimas para que pueda interpretarse con claridad.
  • El plano de despiece debe aparecer el numero de marca de la pieza para evitar el riesgo de confusion.
  • Cuidar la estetica del dibujo. (ser ordenado, limpio, causar buena impresión al que lee el plano)
  • En el archivado, puede ser conveniente una lista de piezas como un plano independiente.
  • Se acotará debidamente todas las piezas de los planos de despiece. Incluso colocamos signos de mecanizado, tolerancias dimensionales y geometricas y mas anotaciones.
  • Definir la escala de la pieza. (indicarlo en el cuadro de rotulacion, en el cajetin)

1.6. Normas de Acotacion. Dependiendo de la importancia de las cotas se clasifican:

  • Cotas funcionales: Importancia esencial para el funcionamiento o empleo de la pieza. Son de lectura directa (no es necesario sumar o restar para deducirla)
  • Cotas no funcionales: Constituyen la definicion de la pieza. No afectan al funcionamiento de la pieza.
  • Cotas Auxiliares: Indican dimensiones totales exteriores o interiores de una pieza, para ofrecer informacion adicional. NORMAS:
  • Una Cota debe aperecer en el dibujo en un solo lugar.
  • Todas las cotas en la misma unidad dimensional. (No se coloca al lado del valor de cota la unidad dimensional)
  • EN LOS PLANOS DE CONJUNTO no se debe ACOTAR, ni indicar acabados superficiales.

Ejemplo Planos de Despiece

Autor:

Jorge Martín Gutiérrez
