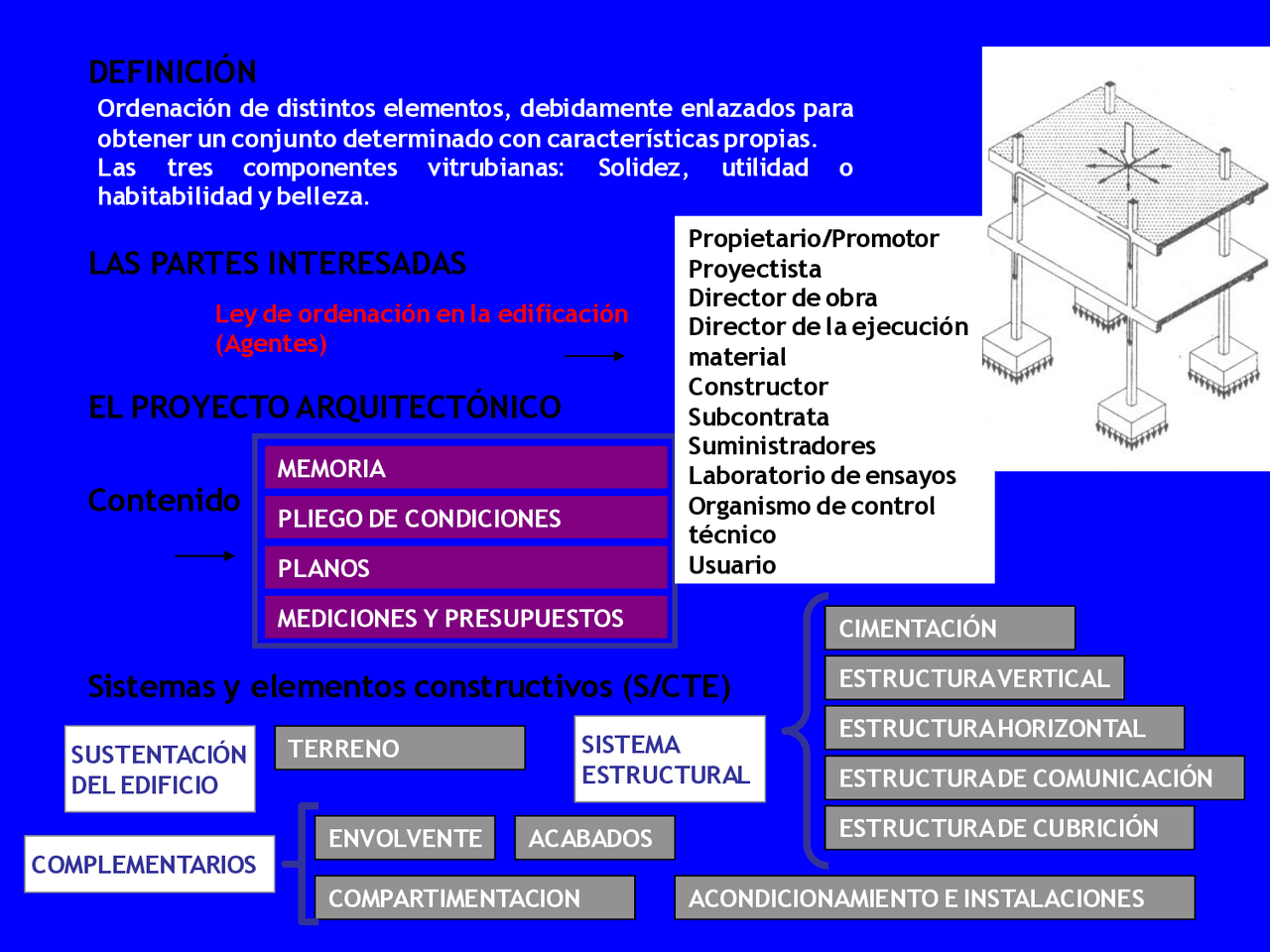

DEFINICIÓN
LAS PARTES INTERESADAS
Ley de ordenación en la edificación (Agentes)
EL PROYECTO ARQUITECTÓNICO
Contenido
Sistemas y elementos constructivos (S/CTE)
Ordenación de distintos elementos, debidamente enlazados para obtener un conjunto determinado con características propias. Las tres componentes vitrubianas: Solidez, utilidad o habitabilidad y belleza.
MEMORIA
PLIEGO DE CONDICIONES
MEDICIONES Y PRESUPUESTOS
PLANOS
Propietario/Promotor Proyectista Director de obra Director de la ejecución material Constructor Subcontrata Suministradores Laboratorio de ensayos Organismo de control técnico Usuario
SISTEMA
ESTRUCTURAL
CIMENTACIÓN
ESTRUCTURA VERTICAL
ESTRUCTURA HORIZONTAL
ESTRUCTURA DE COMUNICACIÓN
ESTRUCTURA DE CUBRICIÓN
SUSTENTACIÓN
DEL EDIFICIO
TERRENO
COMPLEMENTARIOS
ENVOLVENTE
COMPARTIMENTACION
ACABADOS
ACONDICIONAMIENTO E INSTALACIONES
Estructuras inclinadas destinadas al tránsito de personas y/o vehículos entre las distintas plantas de un edificio de una manera cómoda y segura. (Escaleras y rampas)
Los forjados y las losas pueden presentarse en disposiciones que no sean horizontales cuando son empleados para generar el soporte estructural de la cubierta del edificio
Compatibilizar tensiones y deformaciones del terreno con tensiones y deformaciones de la estructura
Conocer sus características físico mecánicas para diseñar la cimentación adecuada
CIMENTACIÓN
ESTRUCTURA VERTICAL
ESTRUCTURA HORIZONTAL
ESTRUCTURA DE COMUNICACIÓN
ESTRUCTURA DE CUBRICIÓN
SISTEMA ESTRUCTURAL^ TERRENO
Sistemas constructivos que se emplean para realizar divisiones en el
interior de los edificios. No tienen misión estructural. Aislan
acústicamente y se comportan ante el fuego.
PLACAS DE ESCAYOLA
CERAMICOS: Citaras, tabicones,
tabiques….
YESO LAMINADO
COMPLEMENTARIO: SISTEMAS DE COMPARTIMENTACION. PARTICIONES
Cumplen requisitos de funcionalidad, seguridad y habitabilidad.
CONTINUOS REVESTIMIENTOS
HORIZONT
ALES:
Suelos y
techos
COMPLEMENTARIO: SISTEMAS DE ACABADOS
DISCONTINUOS
EXTERIORES
INTERIORES
VERTICALES: Paramentos
SANEAMIENTO, FONTANERÍA, ELECTRICIDAD, ENERGIA SOLAR, ASCENSORES…
COMPLEMENTARIO: SISTEMAS DE ACONDICIONAMIENTO E INSTALACIONES
OBRAS DE URBANIZACION
Espacios comunes de usos y tipologías variadas, por donde discurren
infraestructuras que permiten llevar al edificio abastecimientos de
todo tipo.
Pompeya
Madrid
Marbella
EJECUCION
Acciones sobre un edificio
Son el conjunto de fuerzas o deformaciones que actúan sobre un elemento resistente.
Acciones según Código Técnico de la Edificación
PERMANENTES:
- **Peso propio de la estructura
- Pretensado
- Acciones del terreno: Las derivadas del empuje del terreno**
VARIABLES:
- **Sobrecarga de uso
- Barandillas y elementos divisorios
- Viento
- Acciones térmicas
- Nieve**
ACCIDENTALES:
- Sismo, Incendio, Impacto
RESISTENCIA DE MATERIALES
Materiales de construcción
MATERIALES Han de ser compatibles física y químicamente entre sí.
Piedra, ladrillo, madera, hormigón, acero, plásticos...)
Cuestiones fundamentales:
**- Resistencia
- Aspecto
- Elasticidad, plasticidad o fragilidad
- Isotropía**
RESISTENCIA DE MATERIALES Solicitaciones y esfuerzos
Los efectos originados por las acciones son los esfuerzos que actúan en una sección de la
pieza de la estructura.
Al conjunto de tales esfuerzos se denomina solicitación.
Esfuerzos:
- Esfuerzo normal. Provocado por dos fuerzas normales a la sección y opuestas entre si.
COMPRESIÓN TRACCIÓN
- Momento Flector. Provocado por dos fuerzas normales a la sección y opuestas entre si. - Esfuerzo cortante Provocado por dos fuerzas tangentes a la sección y opuestas entre si. - Momento torsor Provocado por dos momentos tangentes a la sección y opuestas entre si.
RESISTENCIA DE MATERIALES Deformaciones
Todo elemento estructural está limitado:
**- por su resistencia
PANDEO: Deformación horizontal que
sufre un elemento estructural vertical (ej:
pilares).
FLECHA: Deformación vertical que sufre
una pieza estructural horizontal (ej:vigas)
EJECUCION
CLASES DE CIMENTACIONES
Podemos clasificar las cimentaciones en:
-A) Directas o Superficiales: cuando se realizan a menos tres
metros de profundidad.
- Zapatas (Aisladas, combinadas y corridas)
- Losas.
- Vigas de cimentación
-B) Profundas
Pilotes (por punta y por fuste)
-C) Especiales: Pantallas y Muros de contención..
CIMENTACIONES
ZAPATAS
ZAPATA AISLADA ZAPATA COMBINADA
Relación Vuelo-Canto
V
H
V
H
Elementos de unión
ZAPATA FLEXIBLE
ZAPATA RIGIDA
VIGAS RIOSTRAS
VIGAS CENTRADORAS
LOSAS
Las losas de cimentación son cimentaciones superficiales
de gran superficie y canto reducido.
Se emplean cuando la capacidad portante del terreno es
reducida o es poco homogéneo y se pretende reducir los
asientos diferenciales.
Cuando el área cubierta por la cimentación aislada cubre más
del 50% de la superficie.
Cuando se requiere un sótano estanco bajo el nivel freático
