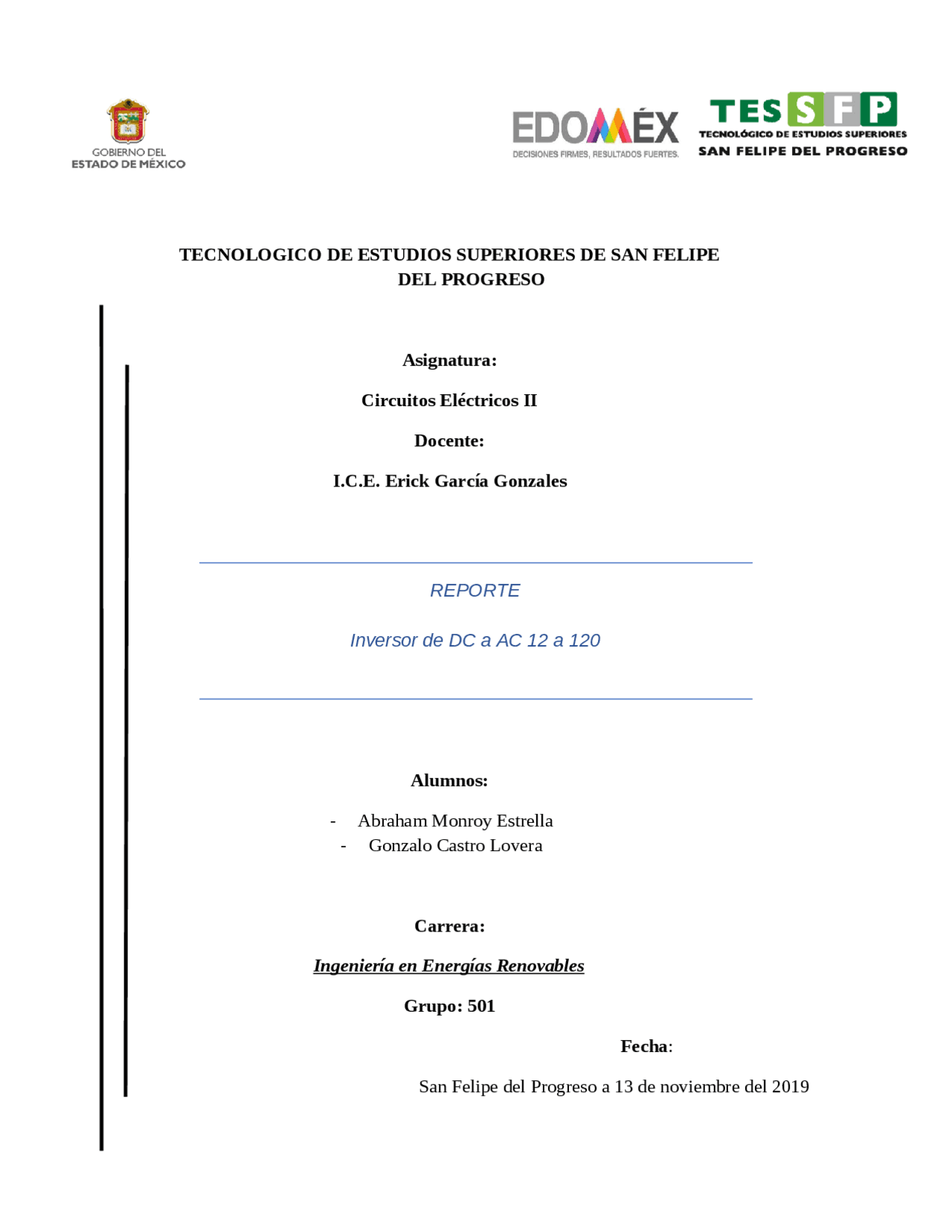

Asignatura: Circuitos Eléctricos II Docente: I.C.E. Erick García Gonzales REPORTE Inversor de DC a AC 12 a 120 Alumnos:
Los sistemas de generación de energía eléctrica con Sistemas Fotovoltaicos producen electricidad en corriente directa o continua. La corriente continua es posible almacenarla, pero al transmitirla se pierde energía, por lo que se requiere de un cable de buen calibre. El uso de electrodomésticos en AC en los Sistemas Fotovoltaicos requiere de un acondicionador de energía que transforme la corriente directa en corriente alterna. Utilizáremos herramientas o bien un software, en este caso PCB, para demostrar que nuestro sistema funciona, se demuestra la onda de tipo cuadrada rectificada, también se dará a saber que componentes conforman nuestro inversor y sus diagramas correspondientes de conexión.
sale del secundario del transformador va alternándose, con una frecuencia de 60 ciclos completos por segundo. La dirección del flujo de corriente a través de la cara primaria del transformador se cambia muy bruscamente, de manera que la forma de onda del secundario es cuadrada, Baja eficiencia Producen demasiados armónicos que generan interferencias (ruidos). INVERSORES DE ONDA SENOIDAL MODIFICADA Son más sofisticados y caros. Utilizan técnicas de modulación de ancho de impulso. El ancho de la onda es modificado para acercarla lo más posible a una onda senoidal. La salida no es todavía una auténtica onda senoidal, pero está bastante próxima. El contenido de armónicos es menor que en la onda cuadrada. En el gráfico se representa en color azul. Son los que mejor relación calidad/precio ofrecen para la conexión de iluminación, televisión o variadores de frecuencia. INVERSORES DE ONDA SENOIDAL: Con una electrónica más elaborada se puede conseguir una onda senoidal pura. Las eficiencias típicas son de más del 90%. La incorporación de microprocesadores permite funciones de: telecontrol, medición de energía consumida, selección de batería. El costo es mayor que el de los inversores de onda cuadrada o cuasi senoidal. Sólo algunos motores de inducción y aparatos de control o equipo médico requieren una forma de onda senoidal pura. Para otro tipo de carga es preferible utilizar inversores menos caros pero eficientes. CRITERIOS:
El voltaje del inversor se especifica tanto por el voltaje de entrada en CD (12, 24, 48, etc.) como el voltaje de salida en AC (127 o 220) calidad de energía requerida por la carga que define el tipo de onda producida por el inversor: cuadrada, senoidal o cuasi senoidal. Por ejemplo: un taladro podrá operar perfectamente con cualquier tipo de onda. Un televisor color, PC, etc. requiere por lo menos que la onda sea cuasi senoidal. Un timer operara mejor si el tipo de onda es senoidal. CARACTERÍSTICAS ELÉCTRICAS EXIGIDAS Potencia Pico: Capacidad de resistir potencias pico producidas por cargas inductivas que se generan, al inicio de operación de las cargas durante breves instantes, sin que se colapse el inversor (arranque de motores, arranque de lámparas fluorescentes, etc.). En un inversor senoidal se exige Alta Eficiencia:70% trabajando a una potencia igual al 20% de la nominal. 85% cuando trabaje a una potencia superior al 40% de la nominal. INSTALACIÓN Tome en cuenta estas recomendaciones antes de instalar:
Fuente 12v Gráfico 1 Gráfico 2
1.- Abraham M. E. … En los sistemas de potencias actuales el uso de convertidores CA/CD se vuelve necesario esto debido a la necesidad alimentar sistemas con corriente directa que a su vez se alimentan con corriente alterna, el uso de rectificadores para este tipo de conversión es un poco eficiente y tiene bajo factor de potencia por lo que el costo así como el gasto de consumo de energía, se vuelve más grande los dispositivos no lineales con los que realiza esta conversión defasan la corriente y el voltaje provocando grandes pérdidas de energía así como las cargas reactivas qué algunos sectores industriales se utilizan hacen que la forma de onda de la corriente se vaya deformando el contenido armónico aumente. 2.- Gonzalo C.L. … Un inversor de corriente continua transfiere potencia de una fuente de continua a una carga de alterna. Un esquema de conmutación simple produce una tensión de
