Como se hacen los mapas de Karnaugh
Tipo: Resúmenes
1 / 3
Esta página no es visible en la vista previa
¡No te pierdas las partes importantes!

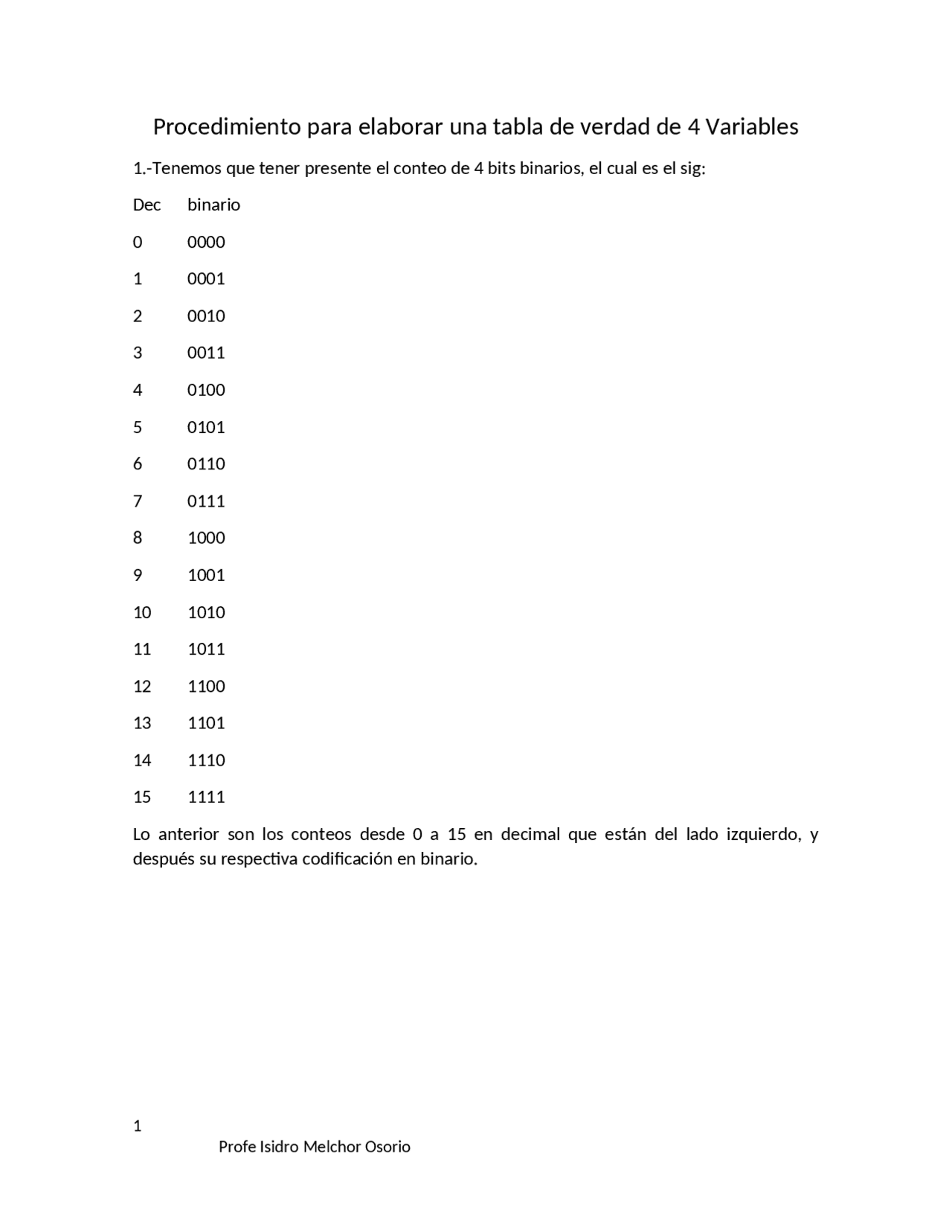

1.-Tenemos que tener presente el conteo de 4 bits binarios, el cual es el sig: Dec binario 0 0000 1 0001 2 0010 3 0011 4 0100 5 0101 6 0110 7 0111 8 1000 9 1001 10 1010 11 1011 12 1100 13 1101 14 1110 15 1111 Lo anterior son los conteos desde 0 a 15 en decimal que están del lado izquierdo, y después su respectiva codificación en binario. 1
Ahora vamos a visualizar parcialmente una tabla de verdad, la cual consta de 2 bloques, las entradas que se colocan del lado izquierdo y la salida o salidas del lado derecho. Las entradas y salidas tienen un orden jerárquico, como en los decimales los bits de menor peso se colocan en el extremo derecho y los de mayor peso en el extremo izquierdo. Vamos a ver un ejemplo de 4 variables de entrada y una sola salida, para este caso las entradas van a ser A,B,C,D la A nos representa la de mayor peso y la D de menor peso. La salida va a ser F. Ponemos los 16 conteos antes visto, lo cual nos representa, todas las combinaciones posibles con 4 variables Entradas salida A B C D F 0 0 0 0 0 1 0 0 0 1 2 0 0 1 0 3 0 0 1 1 4 0 1 0 0 5 0 1 0 1 6 0 1 1 0 7 0 1 1 1 8 1 0 0 0 9 1 0 0 1 10 1 0 1 0 11 1 0 1 1 12 1 1 0 0 13 1 1 0 1 14 1 1 1 0 15 1 1 1 1 Ya tenemos parcialmente lo correspondiente a las entradas 2.-Para el caso anterior tenemos una sola salida, vamos a ver el sig ejemplo: Tenemos una bóveda de valores con 4 puertas, solo puede haber abierta una sola puerta o ninguna y la salida F=0, de lo contrario se active una alarma sonora lo cual la salida F=1 ; las 4 puertas son A,B,C,D. Tendremos la tabla de verdad completa. 2
