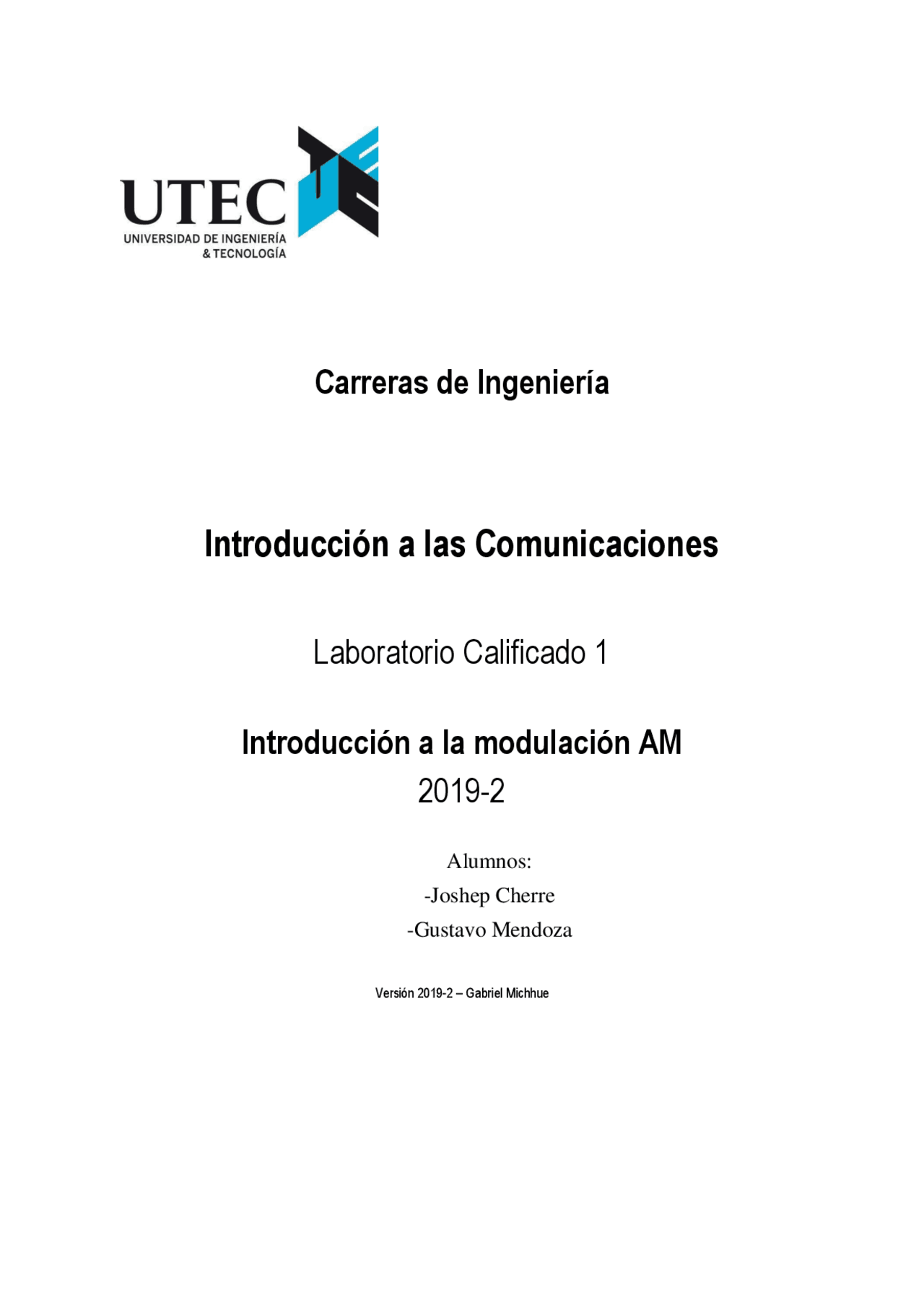

Carreras de Ingeniería
Introducción a las Comunicaciones
Laboratorio Calificado 1
Introducción a la modulación AM
2019-2
Alumnos:
-Joshep Cherre
-Gustavo Mendoza
Versión 2019-2 Gabriel Michhue
pf3
pf4
pf5
pf8
pf9
pfa
pfd
pfe
pff

Vista previa parcial del texto

¡Descarga Lab01- Introducción Telecomunicaciones y más Ejercicios en PDF de Electrónica de las Telecomunicaciones solo en Docsity!

Carreras de Ingeniería

Introducción a las Comunicaciones

Laboratorio Calificado 1

Introducción a la modulación AM

Alumnos:

-Joshep Cherre

-Gustavo Mendoza

Versión 2019-2 – Gabriel Michhue

Modulación AM

1. Introducción

Material colocado en la plataforma en línea

2. Objetivos

● Conoce el principio de modulación AM.

● Analiza señales periódicas en el dominio del tiempo y frecuencia.

● Reconoce las funcionalidades básicas de GNURadio.

● Analiza con Matlab datos generados con GNURadio.

3. Competencia

● Utiliza criterios de ingeniería para programar en un entorno gráfico.

● Trabaja en equipo para el desarrollo e implementación de mediciones.

4. Equipos, materiales y otros

No Descripción Cant.

1 Osciloscopio 1

2 Fuente de alimentación 2

3 Cables 2

4 Generador de Funciones 1

5. Orientaciones de Seguridad en el Taller

● Respete las recomendaciones del docente y las indicadas en carteles de señalización.

● Utilice las herramientas y equipos de acuerdo con las recomendaciones.

6. Trabajo previo

6.1. Revisar el material del laboratorio.

Agregar un modulo WX GUI Slider con el ID ruido para controlar el ruido gaussiano del sistema

Es necesario grabar la salida modulada porque será utilizada mas adelante.

Se grabó archivo dentro de .zip

7.2. Demodulación AM Incoherente usando GNURadio (programa 2).

Usando como referencia el siguiente diagrama implementar un demodulador incoherente.

¿Cómo afecta el nivel del ruido a la detectabilidad?

Conforme se aumenta el nivel del ruido (amplitud) menos se detecta de la señal original. En el caso de la

imagen de abajo a la cual se cambió el nivel de ruido de 0.2 a 0.8 se observa que el pico de la señal y las

bandas laterales tienen menor diferencia de nivel con respecto al ruido. Una vez que el ruido alcanza el nivel

de ‘1’ , el cual es igual a la amplitud de la señal, no es posible observar la señal coseno (señal original).

Fig.1. Gráficos obtenidos de la demodulación de la señal.

7.3. Usando Matlab diseñar un demodulador AM coherente (programa 3).

Calcular la relación señal a ruido de la señal demodulada. Justifique la respuesta con un

gráfico.

Usando el esquema de la parte 1 se obtiene la señal de salida ‘2da parte.dat’, la cual es utilizada en el

siguiente código de Matlab:

Señal Demodulada

Señal filtrada

Podemos apreciar los armónicos repetidos para la señal demodulada que luego proceden a filtrarse

mediante un pasa bajos para obtener la señal final. El siguiente gráfico en decibelios muestra la relación

señal a ruido.

Señal filtrada en decibelios (ruido)

La relación señal a ruido es de 32.74 como se puede apreciar en las gráficas de Matlab

7.4. Análisis de ruido de la modulación AM (programa 4).

Transmitir una onda rectangular

Para los casos de 100, 200, 400, 800, 1600 mV de amplitud de ruido gausiano.

  • Se configuró como amplitud de la señal cuadrada el valor de 1.

Encontrar la amplitud máxima de ruido que el sistema puede soportar antes de perder

información. Justificar la respuesta.

  • Ruido gaussiano de 100 mV
  • Ruido gaussiano de 16000 mV

La señal de tipo rectangular tiene un ancho de banda mediana en la cual a partir de una relación SNR

10 dB es posible distinguir la señal (información). Para cada uno de los valores de ruido se calculó el

SNR y se obtuvo que a partir del valor de 400 mV la relación SNR era menor a 10 dB, lo que indicaría

que a partir de este valor de ruido se perdería información. Esto se corroboró al observar las señales

utilizando el Scope Sink de GNU radio; además de utilizando el Audio Sink para poder escuchar la señal

de salida.

7.5. DISCUSIÓN

¿El ruido como afecta el sistema de comunicación usando

modulación/demodulación AM?

Afecta en gran medida en la modulación y demodulación ya que la información es llevada en la amplitud de

la señal de la onda modulada y ya que el ruido afecta directamente en la amplitud de la señal ocasionará

que la información sea alterada o se pierda.

¿Tuvo dificultades para completar el laboratorio?

Se tuvieron dificultades al realizar la demodulación en GNU radio debido a que no se grababa

adecuadamente la señal modulada.

¿El profesor responsable proporcionó suficiente orientación?

El profesor proporcionó una guía adecuada sobre los resultados que se esperaban en cada experiencia y de

la teoría necesaria para realizar los ejercicios.

¿Tiene alguna recomendación para mejorar el laboratorio?

Colgar el laboratorio 1 o 2 días antes de la fecha del laboratorio. Facilitar imágenes de referencia que se

puedan observar adecuadamente.

8. Conclusiones

  • El ruido gaussiano que se origina por diversos motivos, entre los cuales está los fenómenos

atmosféricos afecta en gran medida en la pérdida de información de la señal modulada. Si el

ruido es muy grande (amplitud similar a la señal original) elimina por completo el mensaje.

  • La demodulación coherente presenta una ventaja sobre la incoherente debido a que, al conocer

la frecuencia portadora, se produce un resultado más preciso en la demodulación. En la práctica

la demodulación incoherente prima sobre la coherente.

  • Es importante escoger una adecuada frecuencia de muestreo para la modulación y

demodulación de la señal para poder obtener una respuesta adecuada.

  • Es posible hallar directamente el valor de amplitud de ruido para el cual la señal modulada pierde

por completo la información; esto mediante la relación SNR.

  • La relación señal a ruido nos brinda información acerca de la potencia de la señal portadora. Una

relación de 30dB indica una demodulación adecuada.
