Analizar circuitos con diodos en base al cumplimiento de sus modelos y ecuaciones características. Al final de la sesión el estudiante analiza e implementa circuitos con diodos en diversas configuraciones típicas. Software ISIS de Proteus Fabricante: Labcenter Electronics

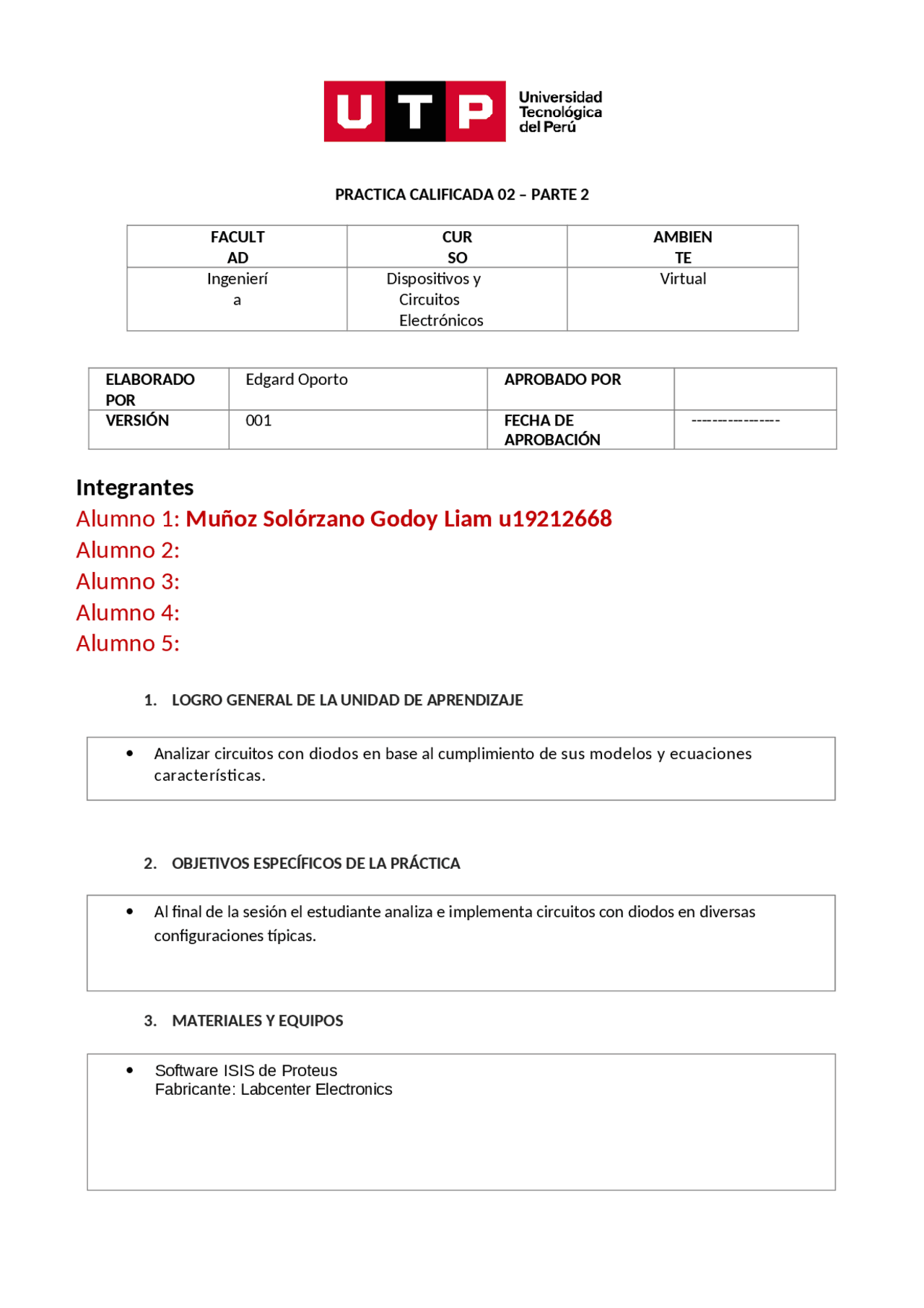

PRACTICA CALIFICADA 02 – PARTE 2
FACULT
AD
CUR
SO
AMBIEN
TE
Ingenierí a Dispositivos y Circuitos Electrónicos Virtual ELABORADO POR Edgard Oporto APROBADO POR VERSIÓN 001 FECHA DE APROBACIÓN
Integrantes
Alumno 1: Muñoz Solórzano Godoy Liam u
Alumno 2:
Alumno 3:
Alumno 4:
Alumno 5:
1. LOGRO GENERAL DE LA UNIDAD DE APRENDIZAJE
2. OBJETIVOS ESPECÍFICOS DE LA PRÁCTICA
3. MATERIALES Y EQUIPOS
4. PROCEDIMIENTO
Circuitos con diodos 06 puntos
Ejercicio 1
El circuito mostrado se emplea como sistema de respaldo de energía. La energía principal es V+ (con la red comercial) y la de respaldo es BT1 (batería). Bajo condiciones normales Vin proviene de V+. Al fallar V+, BT provee energía hacia Vin. Se pide: a) Asumir valores de tensiones (V+ y BT1) y alguna carga conectada a Vin. Asumir los diodos D1=1N D2=1N V=5V BT1=4V Dibujar el circuito en Proteus. Mostrar captura de pantalla del circuito. b) Simular el funcionamiento del circuito, provocar la falla de la alimentación principal y verificar que
- Un LED para indicar que la polaridad aplicada es correcta
- Otro LED para indicar que la polaridad aplicada es incorrecta Mostrar captura de pantalla del circuito. Con Polaridad directa Con polaridad inversa b) Explicar en detalle cómo funciona el circuito y mostrar evidencias con el simulador. Cuando la simulación esta en marcha, en el primer caso cuando la fuente es directa, el led rojo D7 esta
ARVCHIVO ZIP POR GRUPO CONTENIENDO:
- INFORME EN PDF CON LO SOLICITADO
- ARCHIVO DE PROTEUS
NOMBRE DE LA CARPETA ZIP
APELLIDOSALUMNOQUEENVIA. ZIP
PROTECCION CONTRA INVERSION DE POLARIDAD
https://www.allaboutcircuits.com/technical-articles/how-to-protect-your-circuits-using-only-a-diode/ con polarización inversa por lo que trabaja como un swtich abierto, por lo tanto, queda fuera de funcionamiento por lo que esta apagado. Por otro lado, el diodo 1N4004 esta con polarización directa por lo que si esta en funcionamiento, de esa manera el diodo verde D5 se prende lo que indica que está en la polarización correcta En el segundo circuito, cuando se aplica una fuente inversa, la polarización del diodo 1N4004 es inversa por lo que actúa como un swtich cerrado. Además, el diodo led rojo D7 entra en funcionamiento con una polarización directa, lo que a su vez nos dice que el diodo D4 está en polarización inversa c) Conectar o unir ambos circuitos (Ejercicio 1 y Ejercicio 2) Mostrar evidencias de funcionamiento, explicar lo necesario.
**5. ENTREGABLES
- FUENTES DE INFORMACIÓN COMPLEMENTARIA**
