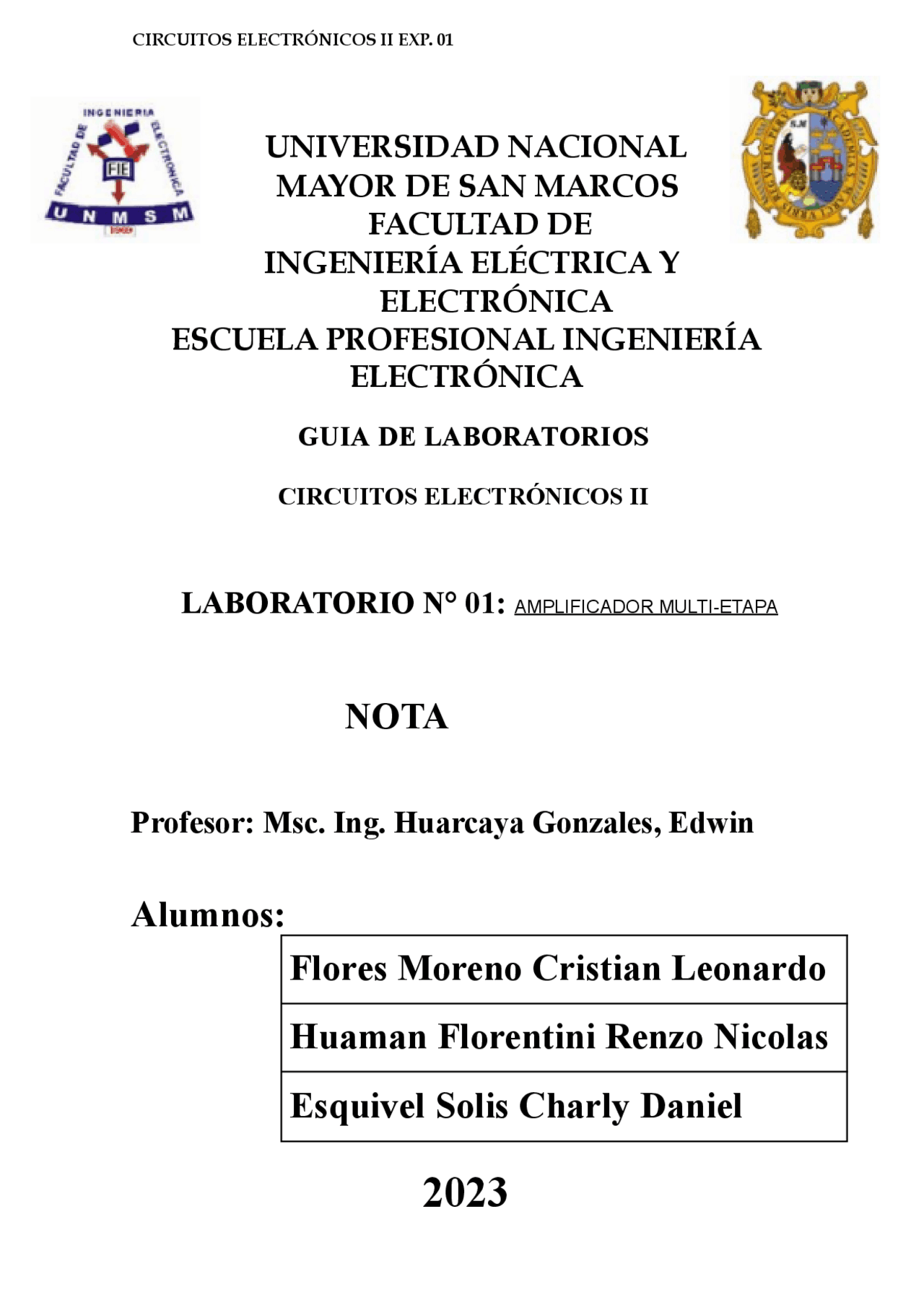

Informe 1 circuitos electronicos 2 ejercicios resuleltos
Tipo: Ejercicios
1 / 8
Esta página no es visible en la vista previa
¡No te pierdas las partes importantes!
Estudio de las características de funcionamiento de un transistor bipolar BJT como amplificador. MATERIAL Y EQUIPO: ➢ Un multímetro. ➢ Una fuente DC. ➢ Un protoboard. ➢ Dos puntas de prueba. ➢ Dos Transistores 2N2222. ➢ Juego de cables. ➢ Resistencia de 1kΩ, 10kΩ, 47kΩ, 4,7kΩ - 0,5W. ➢ Condensadores 1μF, 100μF - 50V. ➢ Osciloscopio ➢ Un multímetro. PROCEDIMIENTO: 1.- ARMAR EL CIRCUITO DE LA FIGURA 1 : Figura 1 2.- MEDICIONES EN DC: Mida la tensión VCE y Ic en cada etapa y su punto de operación (graficar) Polarización en DC: Vb=Vth=10x ≃1.7v Rth= ≃8.2k 10𝑘 47𝑘+10𝑘 47𝑘𝑥10𝑘 47𝑘+10𝑘
visualizar en el osciloscopio. 4.2. Mida la señal con el osciloscopio antes del capacitor C3, visualizar en el osciloscopio.
4.3. Mida la señal con el osciloscopio en la salida, visualizar en el osciloscopio. 5.- Comparar con los cálculos teóricos los datos determinados mediante el diseño. CALCULOS TEORICOS: 1 ETAPA 2 ETAPA VCE = 4.6 v VCE= 4.6 v Ic= 0.94mA Ic =0.94 mA
● Es fundamental considerar tanto el voltaje en AC como en DC en el circuito amplificador. El voltaje DC proporciona la polarización necesaria para el transistor y asegura un funcionamiento estable. El voltaje AC representa la señal de entrada que se amplificará. 8.- RECOMENDACIONES: Es fundamental tener en cuenta el error asociado a los materiales utilizados en las mediciones, como resistencias, transistores y capacitores. Cada componente tiene una tolerancia específica, que indica la variación permisible en su valor nominal. Al seleccionar y utilizar estos materiales, es necesario considerar su tolerancia y tener en cuenta el impacto que esto puede tener en las mediciones. Es recomendable utilizar componentes con una tolerancia lo suficientemente baja para cumplir con los requisitos de precisión del experimento .Además es importante mantener los equipos en óptimas condiciones, Para minimizar el error introducido por los componentes, se pueden emplear técnicas de compensación o calibración. Estas técnicas permiten corregir las desviaciones conocidas de los componentes y mejorar la precisión de las mediciones. Es importante realizar calibraciones periódicas de los equipos y verificar si es necesario ajustar o compensar los valores de los componentes utilizados en las mediciones. EXPERIMENTACIÓN:
