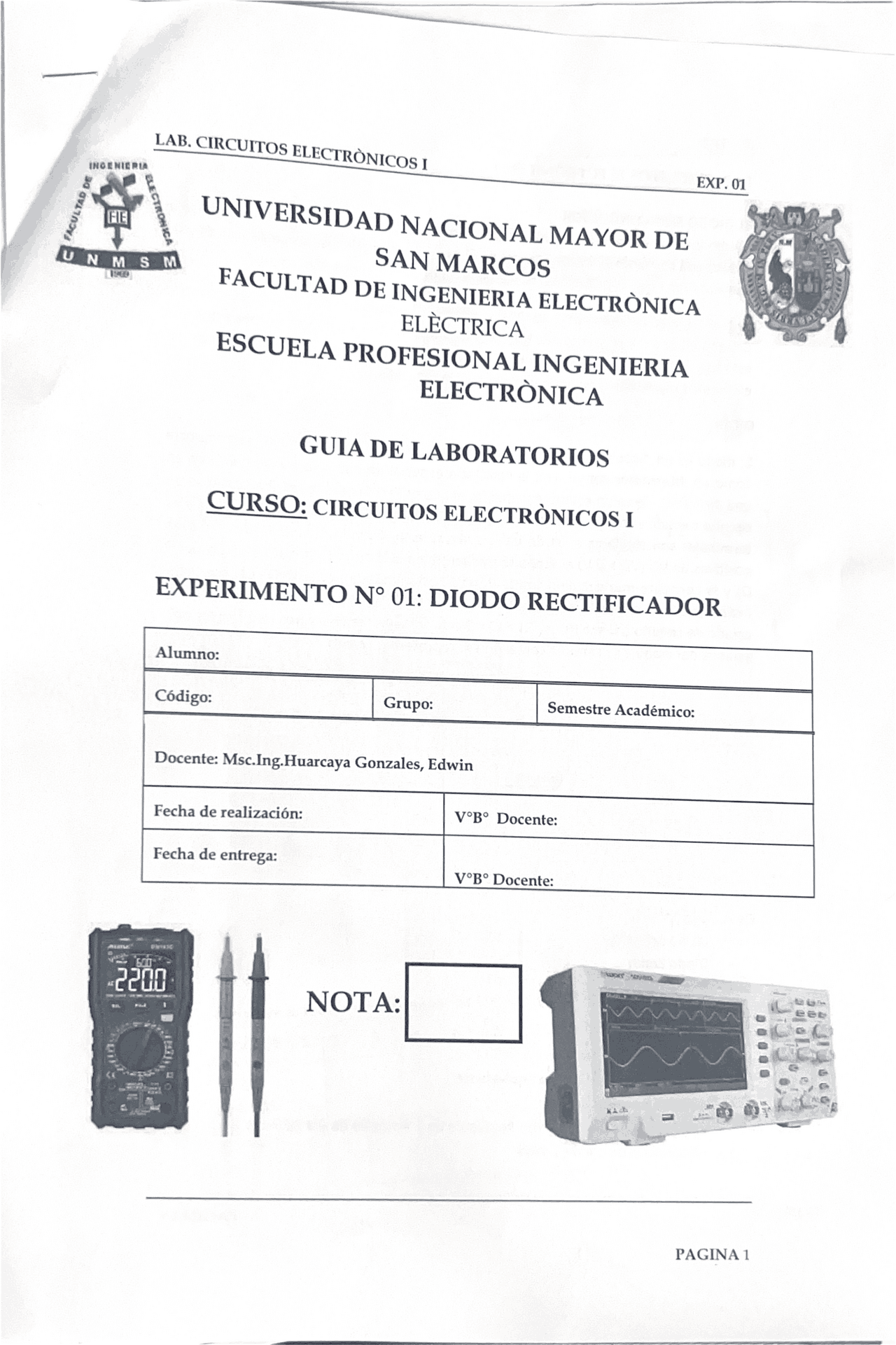

ELECTRÓNICA GUIA DE LABORATORIOS CURSO: CIRCUITOS ELECTRÓNICOS 1 EXPERIMENTO NO 01: DIODO RECTIFICADOR Docente: Msc.Ing.Huarcaya Gonzales, Edwin Fecha de realización: Fecha de entrega: V*B* Docente: PAGINA 1 O EL DIODO SEMICONDUCTOR Un diodo es un elemento electrónico que tiene un cierto comportamiento cuando se le induce una corriente eléctrica a través de él, pero depende de las características de esta corriente para que el dispositivo tenga un comportamiento que nos sea útil. La gran utilidad del diodo está en los dos diferentes estados en que se puede encontrar dependiendo de la corriente eléctrica que este fluyendo en él, al poder tener estos dos estados, estos dos comportamientos los diodos tienen la opción de ser usados en elementos electrónicos en los que estos facilitan el trabajo. DIODO El diodo es un dispositivo de dos terminales que, en una situación ideal, se comporta como un interruptor común con la condición especial de que solo puede conducir en una dirección. Tiene un estado encendido, el que en teoría parece ser simplemente un circuito cerrado entre sus terminales, y un estado apagado, en el que sus características terminales son similares a las de un circuito abierto. Cuando el voltaje tiene valores positivos de VD (VD > 0 V) el diodo se encuentra en el estado de circuito cerrado (R=0 A) y la corriente que circula a través de este, está limitada por la red en la que esté instalado el dispositivo. Para la polaridad opuesta (VD < 0 V), el diodo se encuentra en el estado de circuito abierto (R= co 0) e ID = 0 ma. La siguiente figura nos muestra los dos estados del diodo y su símbolo con el que se representa. diodo ESTRUCTURA BÁSICA ánodo cátodo SIMBOLOGÍA REPRESENTACION FISICA Tipos de Diodos * Diodo Schottky * Diodo Zener * Diodo LED LABORATORIO + Materiales Diodos 1N4001, 1N4006 o 1N4007 * Diodos Tipo Zener TZ12 o equivalente * Diodos Led varios colores * Una Fuente de Alimentación Regulable de 1 Amperio de O a 20 Volts + Resistencias de 1 k de 1 Watt PAGINA 4 LAB. CIRCUITOS ELECTRÓNICOS 1 EXP.01 Implementar el Circuito como se indica en la Figura 3 Figura 3 Complete la tabla siguiente anote las lecturas de voltaje y corriente EE ar US OS E E T: T—7 T 7 T Dona] VD 0 [0.1 [0.2 [0.4 [0.6 [0.8 [10 |12 |14 l16/18/201/22 VOLTS HE ECON EE | A + — —H— ID mA Led Ad aa E Ll JS Ll 1 _L _l Armar el Circuito como se indica en la Figura 4 Figura 4 Complete la tabla siguiente anote las lecturas de voltaje y corriente == VD VOLTS , 0 0.5 | 1.0 1.5 2.0 2.5 3.0 3.5 ID mA Led = PAGINA 4 KT a a NR QS LAB, CIRCUITOS ELECTRÓNICOS 1 EXP. 01 CUESTIONARIO 1.- Investigue cuales son los diferentes tipos de diodos que existen, mencione sus nombres, características y aplicaciones. 2.- Consulte los manuales de elementos discretos y de Las características de los siguientes diodos: a) 1N4006 — b)T212 c) Led 3.- Explique cuál es la diferencia entre un diodo 1N4001 y un diodo 1N4007. 4- Mencione el modelo matemático del diodo y su Curva característica, con todas sus acotaciones y regiones. OBSERVACIONES El estudiante deberá entregar un informe de la Guía de Laboratorio realizada, impreso adjunto de las simulaciones en proteus o cualquier otro software. Este informe se presenta en forma grupal (por equipo de laboratorio) y deberá contener los siguientes puntos: a) Caratula b) Introducción c) Objetivos d) Desarrollo e) Cuestionario f) Conclusiones BIBLIOGRAFIA: Teoría de Circuitos y dispositivos Electrónicos - Boylestad Louis Nashelsky Diseño Electrónico - Savant A PAGINA 5
