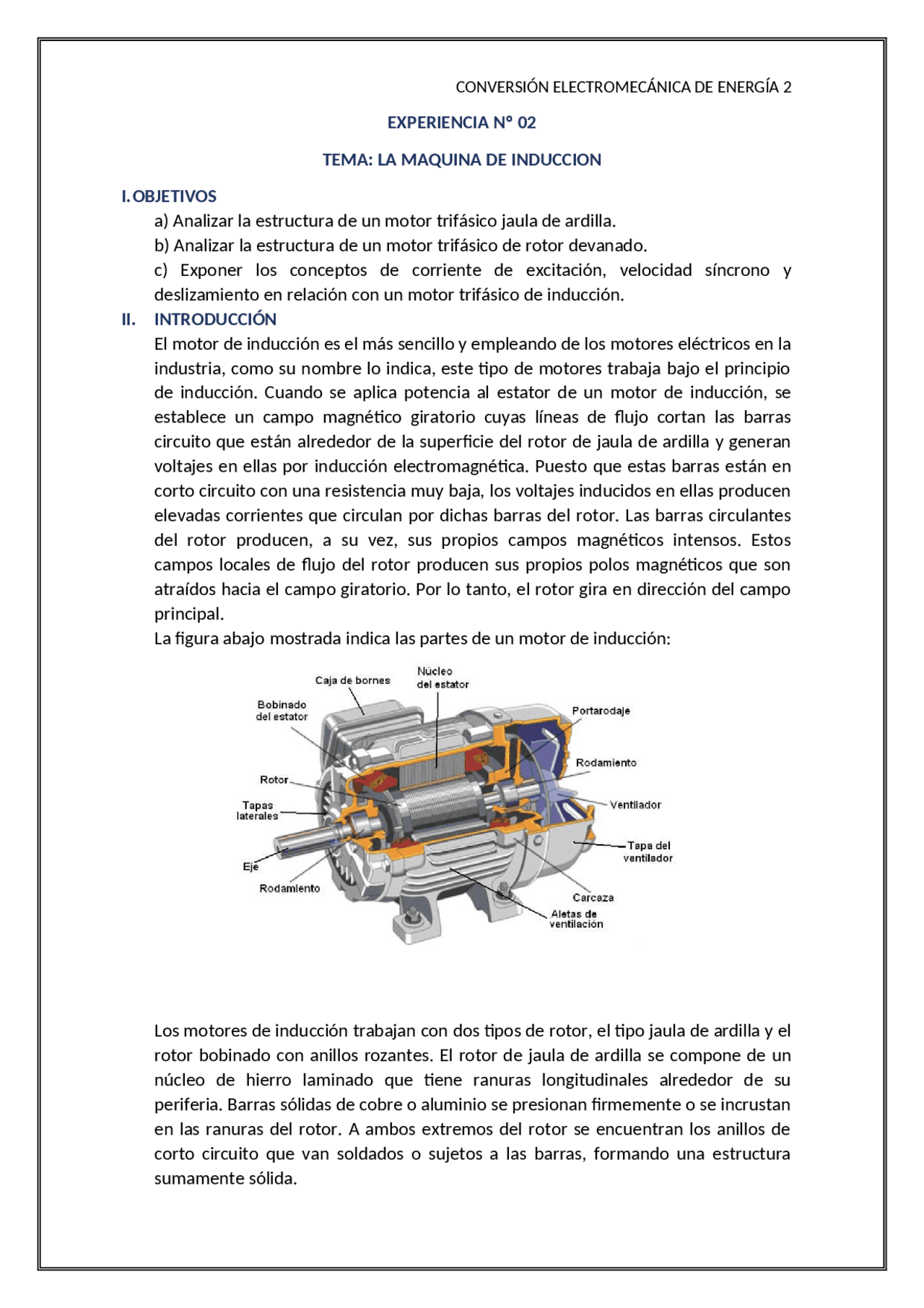

CONVERSIÓN ELECTROMECÁNICA DE ENERGÍA 2
EXPERIENCIA Nº 02
TEMA: LA MAQUINA DE INDUCCION
I.OBJETIVOS
a) Analizar la estructura de un motor trifásico jaula de ardilla.
b) Analizar la estructura de un motor trifásico de rotor devanado.
c) Exponer los conceptos de corriente de excitación, velocidad síncrono y
deslizamiento en relación con un motor trifásico de inducción.
II. INTRODUCCIÓN
El motor de inducción es el más sencillo y empleando de los motores eléctricos en la
industria, como su nombre lo indica, este tipo de motores trabaja bajo el principio
de inducción. Cuando se aplica potencia al estator de un motor de inducción, se
establece un campo magnético giratorio cuyas líneas de flujo cortan las barras
circuito que están alrededor de la superficie del rotor de jaula de ardilla y generan
voltajes en ellas por inducción electromagnética. Puesto que estas barras están en
corto circuito con una resistencia muy baja, los voltajes inducidos en ellas producen
elevadas corrientes que circulan por dichas barras del rotor. Las barras circulantes
del rotor producen, a su vez, sus propios campos magnéticos intensos. Estos
campos locales de flujo del rotor producen sus propios polos magnéticos que son
atraídos hacia el campo giratorio. Por lo tanto, el rotor gira en dirección del campo
principal.
La figura abajo mostrada indica las partes de un motor de inducción:
Los motores de inducción trabajan con dos tipos de rotor, el tipo jaula de ardilla y el
rotor bobinado con anillos rozantes. El rotor de jaula de ardilla se compone de un
núcleo de hierro laminado que tiene ranuras longitudinales alrededor de su
periferia. Barras sólidas de cobre o aluminio se presionan firmemente o se incrustan
en las ranuras del rotor. A ambos extremos del rotor se encuentran los anillos de
corto circuito que van soldados o sujetos a las barras, formando una estructura
sumamente sólida.
