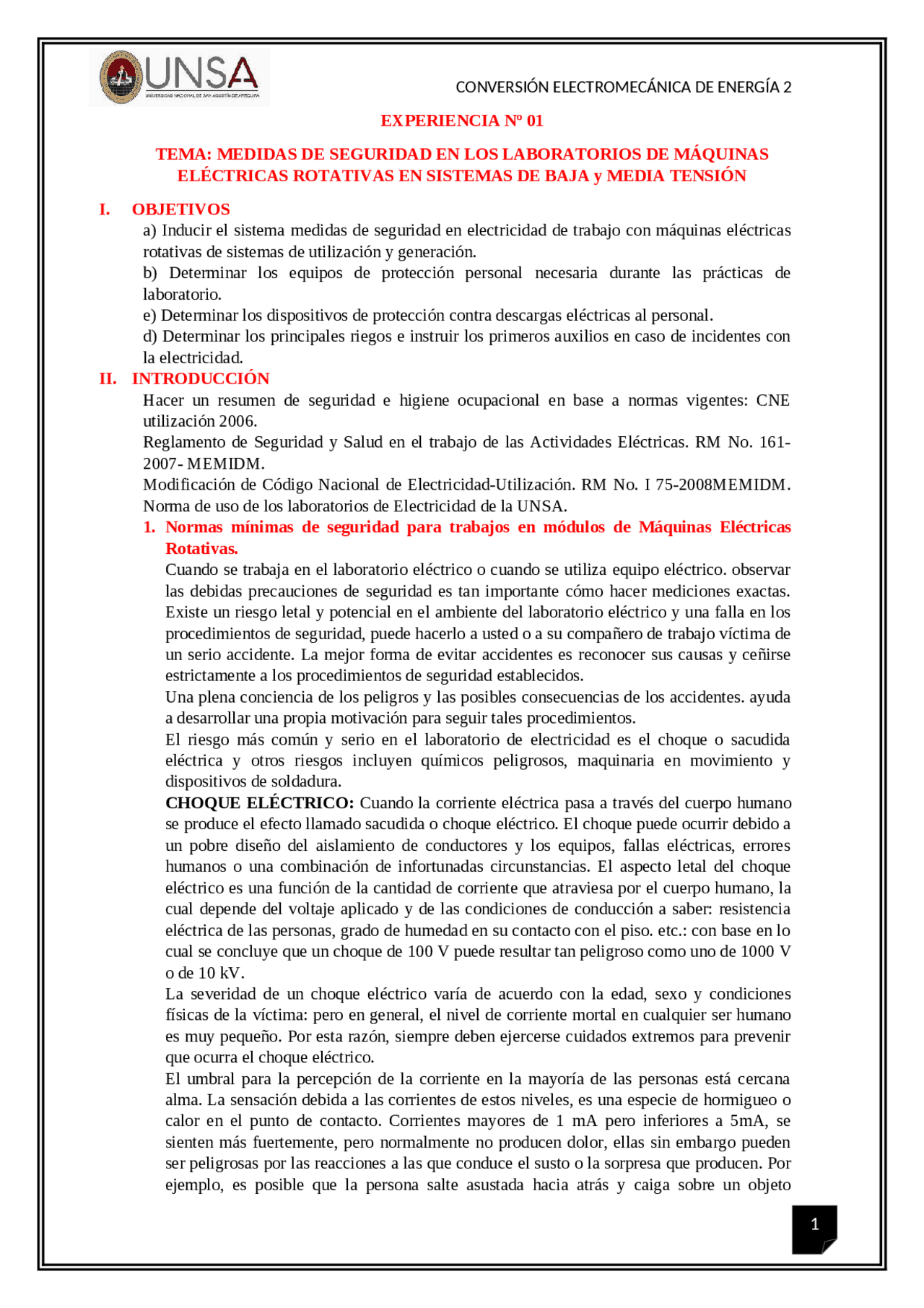

EXPERIENCIA Nº 01
TEMA: MEDIDAS DE SEGURIDAD EN LOS LABORATORIOS DE MÁQUINAS
ELÉCTRICAS ROTATIVAS EN SISTEMAS DE BAJA y MEDIA TENSIÓN I. OBJETIVOS a) Inducir el sistema medidas de seguridad en electricidad de trabajo con máquinas eléctricas rotativas de sistemas de utilización y generación. b) Determinar los equipos de protección personal necesaria durante las prácticas de laboratorio. e) Determinar los dispositivos de protección contra descargas eléctricas al personal. d) Determinar los principales riegos e instruir los primeros auxilios en caso de incidentes con la electricidad. II. INTRODUCCIÓN Hacer un resumen de seguridad e higiene ocupacional en base a normas vigentes: CNE utilización 2006. Reglamento de Seguridad y Salud en el trabajo de las Actividades Eléctricas. RM No. 161- 2007- MEMIDM. Modificación de Código Nacional de Electricidad-Utilización. RM No. I 75-2008MEMIDM. Norma de uso de los laboratorios de Electricidad de la UNSA.
1. Normas mínimas de seguridad para trabajos en módulos de Máquinas Eléctricas Rotativas. Cuando se trabaja en el laboratorio eléctrico o cuando se utiliza equipo eléctrico. observar las debidas precauciones de seguridad es tan importante cómo hacer mediciones exactas. Existe un riesgo letal y potencial en el ambiente del laboratorio eléctrico y una falla en los procedimientos de seguridad, puede hacerlo a usted o a su compañero de trabajo víctima de un serio accidente. La mejor forma de evitar accidentes es reconocer sus causas y ceñirse estrictamente a los procedimientos de seguridad establecidos. Una plena conciencia de los peligros y las posibles consecuencias de los accidentes. ayuda a desarrollar una propia motivación para seguir tales procedimientos. El riesgo más común y serio en el laboratorio de electricidad es el choque o sacudida eléctrica y otros riesgos incluyen químicos peligrosos, maquinaria en movimiento y dispositivos de soldadura. CHOQUE ELÉCTRICO: Cuando la corriente eléctrica pasa a través del cuerpo humano se produce el efecto llamado sacudida o choque eléctrico. El choque puede ocurrir debido a un pobre diseño del aislamiento de conductores y los equipos, fallas eléctricas, errores humanos o una combinación de infortunadas circunstancias. El aspecto letal del choque eléctrico es una función de la cantidad de corriente que atraviesa por el cuerpo humano, la cual depende del voltaje aplicado y de las condiciones de conducción a saber: resistencia eléctrica de las personas, grado de humedad en su contacto con el piso. etc.: con base en lo cual se concluye que un choque de 100 V puede resultar tan peligroso como uno de 1000 V o de 10 kV. La severidad de un choque eléctrico varía de acuerdo con la edad, sexo y condiciones físicas de la víctima: pero en general, el nivel de corriente mortal en cualquier ser humano es muy pequeño. Por esta razón, siempre deben ejercerse cuidados extremos para prevenir que ocurra el choque eléctrico. El umbral para la percepción de la corriente en la mayoría de las personas está cercana alma. La sensación debida a las corrientes de estos niveles, es una especie de hormigueo o calor en el punto de contacto. Corrientes mayores de 1 mA pero inferiores a 5mA, se sienten más fuertemente, pero normalmente no producen dolor, ellas sin embargo pueden ser peligrosas por las reacciones a las que conduce el susto o la sorpresa que producen. Por ejemplo, es posible que la persona salte asustada hacia atrás y caiga sobre un objeto
caliente, una pieza en movimiento o se caiga de una escalera. Por cierto, 5mA, es la corriente máxima de fuga que se permite entre chasis y fuga. Por encima de los l0mA la corriente empieza a causar contracciones involuntarias de los músculos. Debido a estos espasmos la víctima pierde la capacidad de controlar sus movimientos y aun cuando el dolor experimentado es severo, la persona es incapaz de soltarse del conductor que ha sujetado. Si este nivel se mantiene, puede llegar la fatiga; colapso y aun la muerte. Si la corriente en el cuerpo excede los 100mA se comienza a interferir la coordinación de los movimientos del corazón. Esta fibrilación ventricular no permite que el corazón bombee normalmente la sangre y la muerte puede ocurrir en minutos si la fibrilación no se detiene. Por encima de 300mA las contracciones de los músculos del corazón son tan severas que no ocurre fibrilación. Cuando el choque se suspende rápidamente, el corazón probablemente reanude su ritmo normal en tales casos la respiración se puede detener y es necesario aplicar respiración artificial. Si los primeros auxilios que se suministran son los adecuados el choque puede no ser fatal, aun cuando se puedan presentar quemaduras severas. Con base en lo anterior se concluye que el rango fatal de corriente se encuentra entre 100mA y 300Ma. La mejor forma de protegerse de los riesgos de un choque, cuando se trabaja con equipos eléctricos, es aterrizar apropiadamente el equipo empleado. Además de buenas técnicas de aterramiento, se debe evitar utilizar equipo que contenga alambres o conductores expuestos. Siempre interrumpir la alimentación de de fuente de energía cuando se trabaje y toque cualquier circuito eléctrico. Utilizar herramientas, instrumentos y indumentaria adecuada de materiales aislantes certificadas. Evitar el contacto con tierras tal cómo muebles, tuberías metálicas. cuando sostiene conductores o instrumentos. Cuando se trabaje con máquinas eléctricas rotativas no utilice anillos. brazaletes, relojes de pulso, collares. objetos pendiente u otros objetos metálicos cuando trabaja con sistemas eléctricos mecanismos en movimiento. PRIMEROS AUXILIOS FRENTE A UN CHOQUE ELÉCTRICO: El primer paso a seguir, cuando se tiene una víctima de choque eléctrico, es cortar la alimentación de energía eléctrica del conductor o equipo con el cual está en contacto. Si lo anterior no es posible tiene que romper el contacto de la víctima con la fuente eléctrica, pero sin ponerse en riesgo usted mismo. Haga lo anterior utilizando un objeto de material aislante (madera seca, lasos, ropa u cuero) para hallar o separar la víctima del conductor vivo. Nunca toque a la víctima con las manos desnudas si aún continúa energizada. Un contacto momentáneo puede ser fatal si el nivel de corriente es lo suficientemente alto. El contacto eléctrico debe ser interrumpido inmediatamente puesto que la resistencia de la piel decrece muy rápidamente en el tiempo y una corriente fatal entre 100 a 300mA puede alcanzarnos si el choque eléctrico aún continúa. Si la víctima ha dejado de respirar y esta inconsciente, suminístresele respiración artificial inmediatamente y no pare hasta cuando llegue ayuda de una autoridad médica. La rigidez mortal y la falta de pulso de la víctima no es signo de fallecimiento, puesto que algunas veces ellas son las consecuencias del choque eléctrico y no son prueba suficiente de que la víctima ha expirado por completo.
Art. 2: En este artículo se menciona a las máximas autoridades y organismos que están encargados para generación, transmisión, distribución y utilización (Dirección General De Electricidad Del Ministerio De Energía Y Minas). También se menciona al fiscalizador del cumplimiento del actual reglamento OSINERGMIN (Organismo Supervisor De La Inversión En Energía Y Minería). Art. 3: se empieza a definir términos utilizados en el trabajo, como definir cada accidente, etc. Arnés de seguridad: dispositivo que se usa alrededor del torso. Accidente de tercero: evento que sobreviene durante la realización de trabajos para la entidad o por contacto con instalaciones que produce lesión orgánica. Accidente de trabajo: suceso repentino que sobreviene por causa o con ocasión del trabajo y que produce perdidas tales como lesiones personales daños materiales derroches y/o impacto al medio ambiente, en el trabajador puede causar lesión orgánica, una perturbación funcional, una invalidez o la muerte. Emergencia: evento no deseado que se presenta debido a factores naturales o como consecuencia de accidentes de trabajo tales como: incendios, explosiones, sismos, deslizamientos, entre otros. Ergonomía: conocida también como ingeniería humana, ciencia que busca optimizar la interacción entre trabajador máquina y ambiente de trabajo con el fin de adecuar puestos, ambientes y la organización del trabajo a las capacidades y limitaciones del trabajador. Estudio de riesgo: proceso medio el cual se establece, la probabilidad y la gravedad de que los peligros identificados se manifiesten. Horas-hombre trabajadas: es el número total de horas trabajadas bajo ciertas condiciones ambientales por los trabajadores incluyendo los de operación, producción mantenimiento, transporte, etc. Incidente: acontecimiento no deseado, el que bajo circunstancias ligeramente diferentes a un accidente pudo haber resultado en lesiones a las personas. Medidas de prevención: acciones que se adoptan con el fin de evitar o disminuir los riesgos derivados del trabajo. Peligro: propiedad o característica intrínseca de algo capaz de ocasionar daños a las personas, equipos, procesos y ambiente. Título II: Sistema De Gestión De La Seguridad Y Salud En El Trabajo Capítulo I: organización del sistema de gestión Art. 4: el sistema de gestión de seguridad y salud está constituido por: La entidad, tiene bajo su responsabilidad el desarrollo de la actividad eléctrica. El comité de seguridad y salud en el trabajo, según corresponda. El supervisor de seguridad y salud en el trabajo, según corresponda. Los trabajadores Art. 5: comité de seguridad y salud en el trabajo, esta especifica que de acuerdo a la cantidad de empleados de formará un comité de seguridad, cuando la cantidad de empleados superen los 25, en caso contrario se designara a un trabajador como supervisor de seguridad, estos tendrán la tarea de promover políticas de seguridad, aprobar programas anuales de seguridad y salud en el trabajo, aprobar reglamentos hacer cumplir correctamente estos, aprobar sanciones administrativas por incumplimiento de este reglamento, analizar causas de los incidentes, accidentes y enfermedades. Capítulo II: implementación de sistema de gestión
Art. 9: Planificación y Operatividad del sistema de Gestión, cada entidad debe realizar las siguientes actividades, estudio de riesgos, programa anual de seguridad y salud en el trabajo, reglamento interno de seguridad y salud en el trabajo, plan de contingencias, programa de simulacros y otras que fueran necesarias. Título IV: El Sistema Eléctrico Art. 19: previsiones contra contactos con partes de tensión, o Se alejara las partes activas de las instalaciones o equipos eléctricos a las distancias mínimas establecidas en el Código Nacional de Electricidad. Se recubrirán con aislamiento las partes activas, que conserve sus propiedades indefinidamente y que limite la corriente de contacto. Se colocarán obstáculos que impidan todo contacto accidental con las partes vivas de la instalación. Estos obstáculos deben ser fijados de forma segura. Art. 20: acceso a áreas energizadas, estas áreas donde encontramos instalaciones eléctricas con tensión, deberán estar debidamente señalizadas, permitiendo su acceso únicamente a personal autorizado y que cuente con equipo de protección personal. Art. 23: mantenimiento y maniobras de componentes de los circuitos eléctricos de media, alta y muy alta tensión, estas se realizarán de acuerdo al reglamento interno de seguridad. Antes de iniciar con los trabajos de mantenimiento se verificará que el circuito este sin tensión y se instalará equipos de puesta a tierra temporal antes y después del lugar del trabajo y en casos de líneas de transmisión, adicionalmente tierra franca (seccionador de puesta a tierra) en sus 2 extremos. Art. 26: Verificaciones a maquinarias en movimiento, está prohibido las verificaciones en movimiento, salvo aquellas practica que sean necesarias para detectar fallas, efectuar pruebas y ajustes en el giro. Art.28: electricidad estática, se debe aplicar medidas preventivas tales como puesta a tierra, humidificación, incremento de conductividad y ionización. Art. 38: implemento de seguridad y equipos de protección personal, para ejecución de trabajos o cualquier actividad en las instalaciones eléctricas se deberá utilizar, casco dieléctrico con barbiquejo, zapatos dieléctricos, máscara facial y/o lentes, guantes de cuero, guantes de badana (protección de guantes dieléctricos), guantes de hilo de algodón, guantes dieléctricos, correa de seguridad tipo liniero protección de vías respiratorias, manta aislante, juego de herramientas aisladas, etc. Título V: Actividades Complementarias Capítulo I: equipo de protección personal Art. 79: criterios generales para la selección de los equipos de protección personal, debe cumplir los siguientes requisitos: Deberá ser seleccionado de acuerdo a las condiciones de trabajo, climáticas y contextura. Deberán proporcionar na protección afectiva contra el riesgo. No deberán poseer características que interfieran o entorpezcan significativamente el trabajo normal del trabajador, y serán cómodos y de rápida adaptación. No deberán originar problemas para la integridad física del trabajador considerado que existen materiales en los equipos de protección personal que pueden causar alergias en alguien.
Verificar que los cables estén en perfectas condiciones así evitar tener contacto directo con el cable. Verificar que el tablero esté conectado a un sistema de puesta a tierra.
4. Ilustre las medidas que se debe realizar para reanimar al personal que sufrió una descarga eléctrica. Proteger avisar y socorrer Proteger: tanto al accidentado como el que va a socorrer. Avisar: alertar a los servicios de emergencia Socorrer: una vez que se haya protegido y avisado se procederá a actuar sobre el accidentado, practicándole los primeros auxilios. Liberación del accidentado por electricidad Antes de tocar al accidentado se debe cortar la corriente. Cuando no sea posible desconectar la corriente para separar el accidentado, el socorrista deberá protegerse utilizando materiales aislantes.
Evaluación primaria y secundaria del accidentado a) Evaluación primaria: evaluaremos los signos vitales conciencia, respiración y pulso. Luego de eso realizar una emergencia médica para evitar la muerte del accidentado, aplicamos RCP.
- Método de respiración artificial boca a boca, es el método más directo de reanimación que está al alcance de cualquier persona,
- Mensaje cardíaco externo, una vez realizada el boca a boca debemos asegurarnos de que le oxigeno del aire que hemos insuflado sea transportado a todos los tejidos del cuerpo. El transporte del aire es efectuado por la sangre arterial que es impulsada por el corazón. Como consecuencia del choque eléctrico, la fibrilación del corazón produce un fallo cardiaco que impide que el bombeo se realice, por lo tanto, el oxígeno de la respiración no puede llegar a los tejidos. b) Evaluación secundaria: una vez hecho en control de signos vitales empezamos con la valoración secundaria, que consiste en verificar heridas, quemaduras, fracturas y hemorragias procurando no agravarlas y mantenerlos en el mejor estado posible. 5. Explique la función principal del interruptor termomagnético y sus principales especificaciones técnicas para seleccionar. Equipo utilizado para la protección de los circuitos eléctricos contra cortocircuito y sobrecargas. Características técnicas:
7. Indique cuales son los tomacorrientes seguros ante riesgos eléctricos reglamentados y explique quién recomendó la adaptación de dicha norma Tomacorriente tres en línea: (220V, 10 A) son utilizados de preferencia con equipos donde la intensidad de corriente eléctrica no es muy fuerte común radio, un reloj electrónico, etc. Tomacorriente schuko: forman una cavidad en la que se inserta el enchufe. Tanto las tomas como los enchufes schuko son simétricos, de tal forma que también se pueden conectar si se giran 180 grados. Como muchos otros tipos de enchufes europeos, los enchufes schuko aceptan enchufas europlug. 8. ¿Qué es un pozo de tierra y cuál es la diferencia entre el conductor neutro aterrado y conductor de línea de tierra? Fundamente su respuesta. Se llama puesta a tierra, a toda conexión eléctrica entre una instalación, o una parte de ella, y la tierra, su función principal es derivar hacia el terreno las intensidades de corriente, de cualquier naturaleza, ya sean corrientes de falla de frecuencias industriales o corrientes impulsivas debidas a descargas atmosféricas. En un sistema que tenemos el conductor neutro aterrado, en caso de falla se cierra atreves del conductor de fase o línea en el q ocurre la avería, la puesta a tierra de la carga, el suelo, las capacitancias distribuidas contra tierra de las otras 2 líneas y los conductores de estas fases, para este tipo de sistema deben estar dotados de protección contra fallas de aislación, contra sobrecorriente y diferencial contra fuga de corriente. En un sistema con neutro conectado a tierra, en este caso el lazo de falla comprende eun circuito cerrado entre el conductor de la fase o línea averiado y el conductor de unión de la carga a la tierra unificada. En este tipo de sistema todo el lazo de falla es de conducción metálica. **VI. INVESTIGACIÓN COMPLEMENTARIA
- Investigue y compruebe que son las normas lEC y la NTP y haga referencia de los números de norma tomadas como referencia en instalaciones eléctricas de nuestro laboratorio.** Las normas IEC: Es promover entre sus miembros la cooperación internacional en todas las áreas de la normalización electrotécnica. Para lograrlo, han sido formulados los siguientes objetivos: Contribuir a la implementación del concepto de salud y seguridad humana Contribuir a la protección del ambiente Dar a conocer los nuevos campos electrónicos entre otros.
La NTP: Son documentos de aplicación voluntaria, aprobadas por la comisión de reglamentos técnicos y comerciales- CNB del INDECOPI y elaborada por los comités técnicos de normalización.
2. ¿Investigue quién y cómo se estableció el umbral de la corriente de choque eléctrico? Una de las teorías es que se realizaban experimentos en humanos durante la segunda guerra mundial en Alemania con los llamados inferiores (judios) a los cuales por tortura se les empezaba a asesinar haciendo pasar corriente por su cuerpo hasta que mueran. No se podían realizar experimentos en animales ya que no es comparable con un humano su resistencia. VII. CONCLUSIONES Y OBSERVACIONES Es importante el uso de los interruptores diferenciales para saber si existe alguna corriente de fuga. En el caso de los interruptores termomagnéticos será muy necesario para evitar descargas, en caso de sobrecarga o cortocircuito nos proteja. Los sistemas de puesta a tierra, es la parte más importante, de una instalación eléctrica. Con esto nos referíamos a que necesitamos hacer esfuerzo para llevarlo a la mejor condición, entes de la puesta en servicio. El SPT equivale a los cimientos de un edificio. Tenemos que analizar en caso de accidente los peligros aun existentes en el ambiente, en el caso de que aun existan mitigarlas por completo. La unión de estos 3 elementos de protección (interruptor diferencial, interruptor termomagnético y el sistema de puesta a tierra) son de vital importancia para evitar accidentes, perdidas de algún tipo de material (maquinas o equipos). De acuerdo a nuestra norma vigente queda claro que no todos la acatan las medidas de seguridad que se nos exige. El trabajo en el laboratorio se deberá tomar aquellas precauciones que nos ayuden a mitigar aquellos accidentes que podrían ocurrir por una mala manipulación de equipos. Se debería cumplir las normas del laboratorio y asistir con nuestros respectivos implementos de seguridad o con lo mínimo que sería zapatos dieléctricos.
