Teorema de Norton: Procedimiento de Análisis Circuito Eléctrico, Ejercicios de Electrónica

En este documento se presenta el procedimiento para aplicar el Teorema de Norton en un circuito eléctrico. El profesor Pablo Villegas y sus alumnos Renzo Rivera Palomino y Alexander Chumpitaz Apaza, de la Universidad Nacional Tecnológica de Lima Sur, Departamento de Ingeniería Electrónica y Telecomunicaciones, en el Octavo Laboratorio de Análisis de Circuitos Eléctricos I, explican paso a paso cómo retirar una resistencia del circuito, calcular la resistencia total restante, la corriente que pasa por los puntos indicados y finalmente calcular la corriente entre los puntos indicados utilizando un divisor de corriente. Se incluyen circuitos teóricos y medidos para su verificación en un software de simulación.

Tipo: Ejercicios

2020/2021

Subido el 07/05/2022

renzo-olaf-rivera-palonimo
renzo-olaf-rivera-palonimo 🇵🇪

7 documentos

1 / 8

Toggle sidebar

Esta página no es visible en la vista previa

¡No te pierdas las partes importantes!

bg1

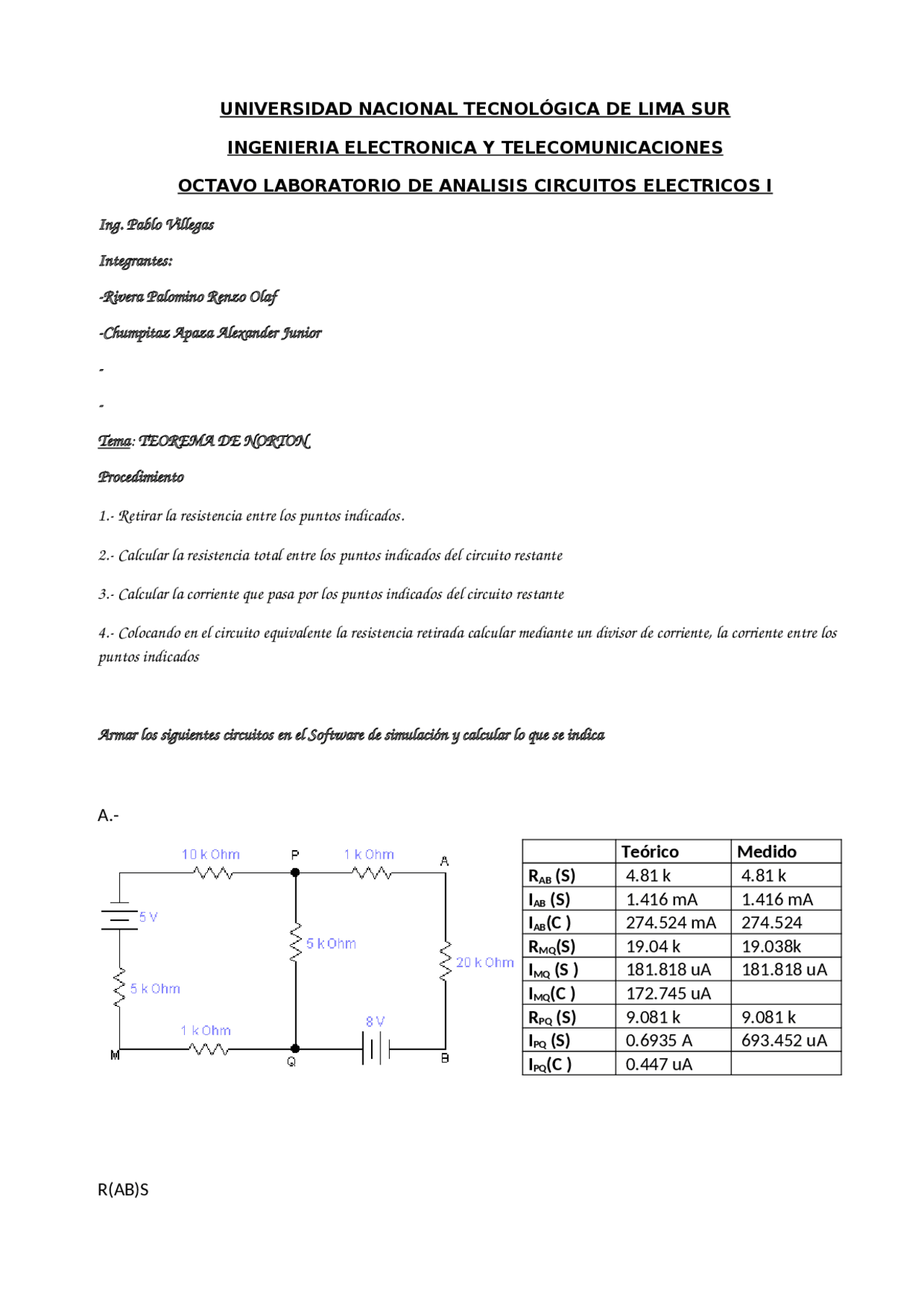

UNIVERSIDAD NACIONAL TECNOLÓGICA DE LIMA SUR
INGENIERIA ELECTRONICA Y TELECOMUNICACIONES
OCTAVO LABORATORIO DE ANALISIS CIRCUITOS ELECTRICOS I
Ing. Pablo Villegas
Integrantes:
-Rivera Palomino Renzo Olaf
-Chumpitaz Apaza Alexander Junior
-
-
Tema: TEOREMA DE NORTON
Procedimiento
1.- Retirar la resistencia entre los puntos indicados.
2.- Calcular la resistencia total entre los puntos indicados del circuito restante
3.- Calcular la corriente que pasa por los puntos indicados del circuito restante
4.- Colocando en el circuito equivalente la resistencia retirada calcular mediante un divisor de corriente, la corriente entre los
puntos indicados
Armar los siguientes circuitos en el Software de simulación y calcular lo que se indica
A.-
R(AB)S
Teórico Medido
RAB (S) 4.81 k 4.81 k
IAB (S) 1.416 mA 1.416 mA
IAB(C ) 274.524 mA 274.524
RMQ(S) 19.04 k 19.038k
IMQ (S ) 181.818 uA 181.818 uA
IMQ(C ) 172.745 uA
RPQ (S) 9.081 k 9.081 k
IPQ (S) 0.6935 A 693.452 uA
IPQ(C ) 0.447 uA
pf3
pf4
pf5
pf8

Vista previa parcial del texto

¡Descarga Teorema de Norton: Procedimiento de Análisis Circuito Eléctrico y más Ejercicios en PDF de Electrónica solo en Docsity!

UNIVERSIDAD NACIONAL TECNOLÓGICA DE LIMA SUR INGENIERIA ELECTRONICA Y TELECOMUNICACIONES OCTAVO LABORATORIO DE ANALISIS CIRCUITOS ELECTRICOS I Ing. Pablo Villegas Integrantes: -Rivera Palomino Renzo Olaf -Chumpitaz Apaza Alexander Junior

_-

Tema: TEOREMA DE NORTON Procedimiento 1.- Retirar la resistencia entre los puntos indicados. 2.- Calcular la resistencia total entre los puntos indicados del circuito restante 3.- Calcular la corriente que pasa por los puntos indicados del circuito restante 4.- Colocando en el circuito equivalente la resistencia retirada calcular mediante un divisor de corriente, la corriente entre los puntos indicados Armar los siguientes circuitos en el Software de simulación y calcular lo que se indica_ A.- R(AB)S Teórico Medido RAB (S) 4.81 k 4.81 k IAB (S) 1.416 mA 1.416 mA IAB(C ) 274.524 mA 274. RMQ(S) 19.04 k 19.038k IMQ (S ) 181.818 uA 181.818 uA IMQ(C ) 172.745 uA RPQ (S) 9.081 k 9.081 k IPQ (S) 0.6935 A 693.452 uA IPQ(C ) 0.447 uA

I(AB)S

I(AB)C

R(MQ)S

I(MQ)S

I(MQ)C
