Una práctica realizada en el departamento de ingeniería eléctrica de la universidad nacional experimental politécnica 'antonio josé de sucre' sobre la protección de sobrecorriente en el sistema eléctrico mediante el uso de relés de inducción. El criterio de calculo de la corriente de arranque, la diferencia entre protección de sobrecarga y protección de sobrecorriente, y el proceso de conexión y configuración de un relé co-8 como protección de fallas entre fases en un sistema trifásico.
Tipo: Apuntes
1 / 5
Esta página no es visible en la vista previa
¡No te pierdas las partes importantes!

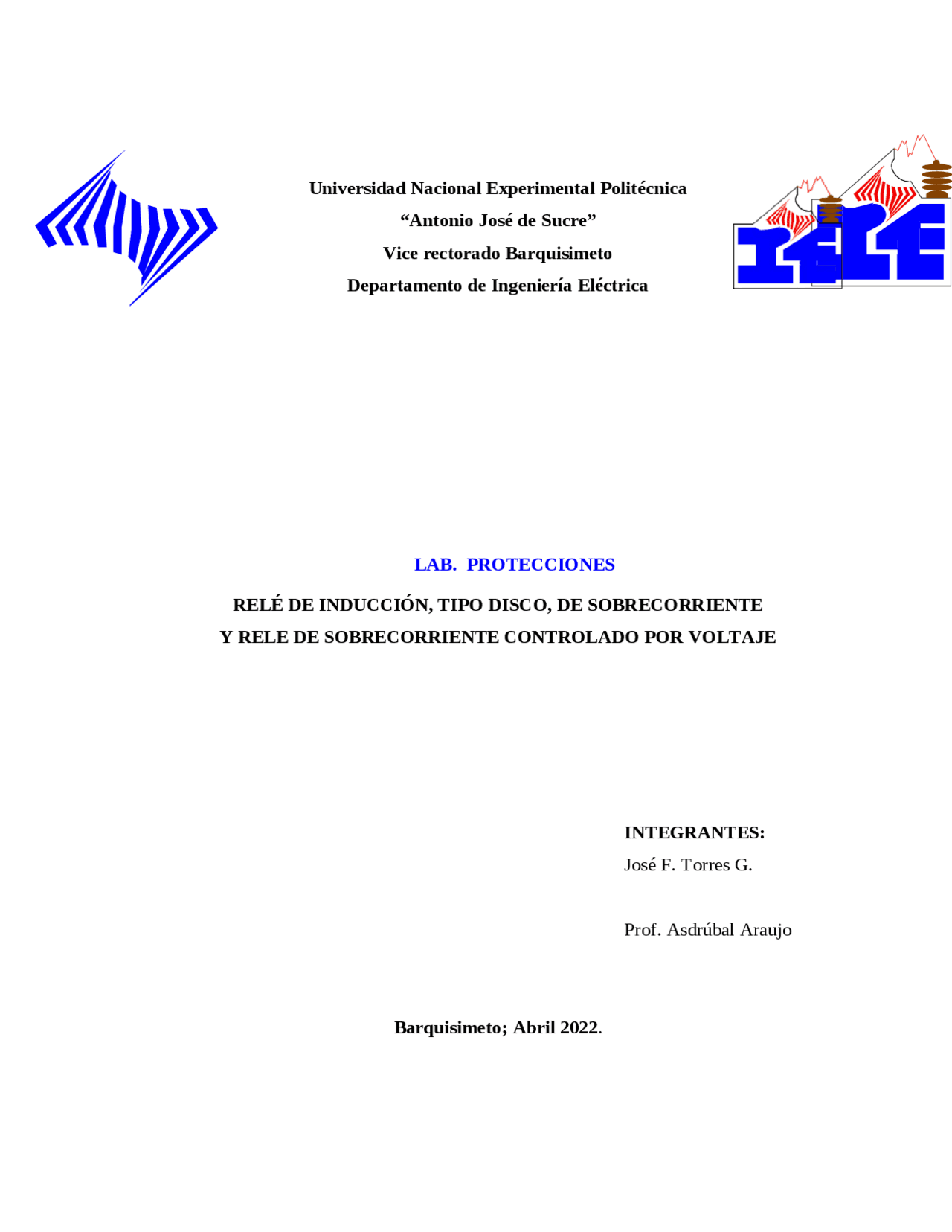

Universidad Nacional Experimental Politécnica “Antonio José de Sucre” Vice rectorado Barquisimeto Departamento de Ingeniería Eléctrica LAB. PROTECCIONES RELÉ DE INDUCCIÓN, TIPO DISCO, DE SOBRECORRIENTE Y RELE DE SOBRECORRIENTE CONTROLADO POR VOLTAJE INTEGRANTES: José F. Torres G. Prof. Asdrúbal Araujo Barquisimeto; Abril 2022.
Práctica N 2 ¿Qué criterio se utiliza para calcular la corriente de arranque? 1,5 Inom ≤ Ipu ≤ 2 Inom o 2Ic≤ Ipu ≤ If min Este criterio indica que la corriente de arranque debe ser menor o igual a la corriente nominal en la zona de operación del relé. ¿Qué diferencia existe entre protección de sobrecarga y protección de sobrecorriente?. Qué aspectos deben tenerse en cuenta en cada caso? Protección de Sobrecarga Actúa por efecto de temperatura. Cuando las temperaturas altas permanecen durante largo tiempo en el equipo, el elemento de protección térmica ordena la apertura de la alimentación al equipo. Protección de Sobrecorriente. Actúa por efecto de altas corrientes. La corriente de arranque es tal que: 2Imax ≤ Ip.u.≤ Iminfalla Utilizando símbolos normalizados, dibuje el diagrama eléctrico que muestra la aplicación de este relé como protección de fallas entre fase o tierra de un sistema trifásico, suponiendo que el circuito de disparo del interruptor de potencia se hace en corriente alterna. Explique.
Se escoge un tap= 7 Con la gráfica y un dial 2 ¿Cómo cambiaría usted las coordenadas de la característica de disparo del relé COV-8. Para cambiar las coordenadas de la característica de disparo del COV-8 se debe modificar el voltaje de desenganche (Drop out) Y la corriente de arranque. Para modificar el voltaje de desenganche, se debe cambiar el valor de la resistencia variable que está montada en la parte posterior de la estructura dele relé ye para modificar la corriente de arranque se debe modificar la toma TAP de la bobina de operación ¿Cuál es la función de los tapones magnéticos en los relés de inducción? Calibrar el relé a corrientes elevadas (zona plana de la curva) Controlar la saturación del núcleo ¿Cuál es la función del imán amortiguador en los relés de inducción? Controlar el tiempo de operación del relé a valores bajos de corriente (Zona inversa de la curva)
Importa la posición del dial para realizar la prueba de arranque. No importa siempre y cuando la posición del dial sea diferente de cero, ya que esta prueba depende de la toma seleccionada y de la posición del resorte antagonista. Que ventaja tiene que los amperios vuelta sean constantes para cada toma. Que para cualquier toma seleccionada el disco gire de tal forma que cierre sus contactos en el mismo tiempo.
