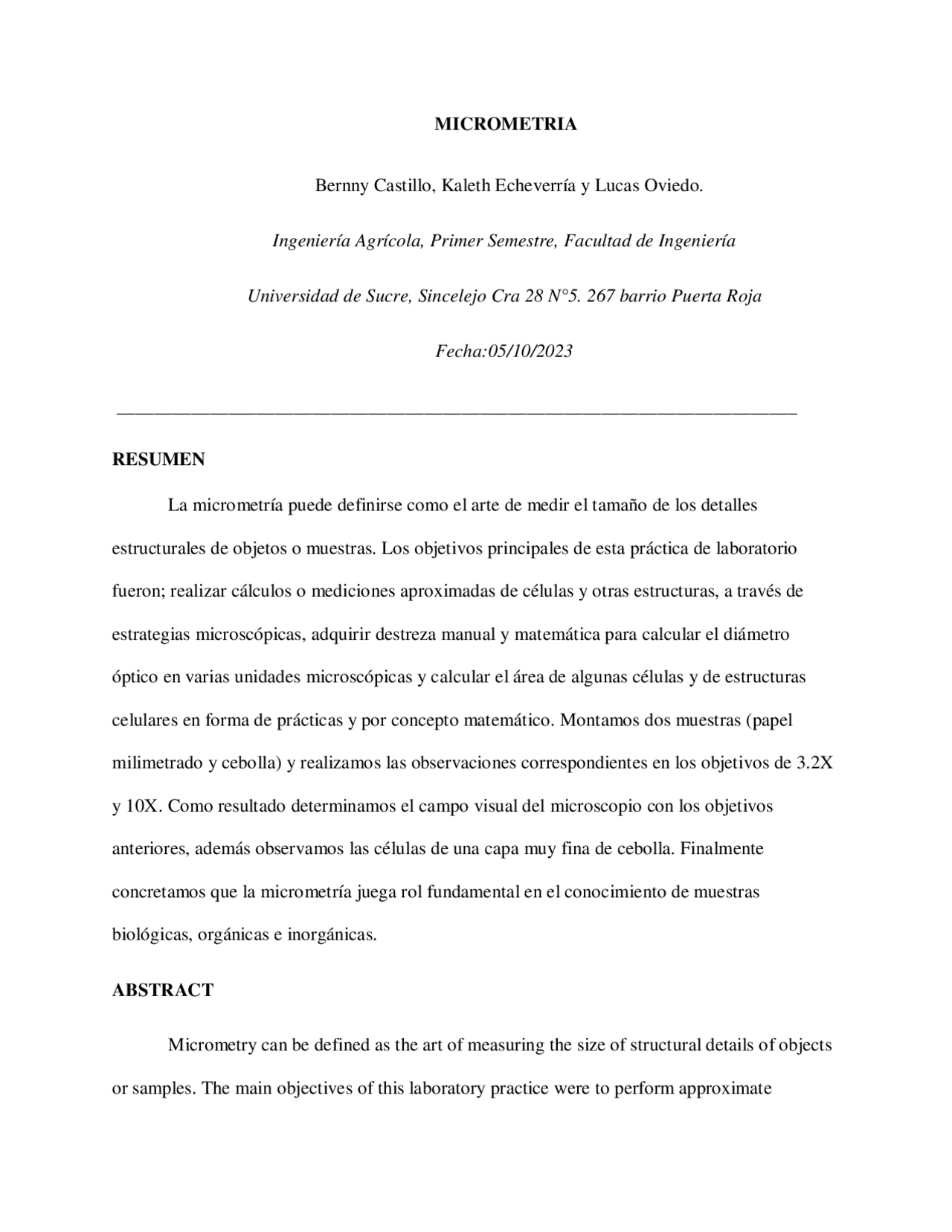

MICROMETRIA
Bernny Castillo, Kaleth Echeverría y Lucas Oviedo. _Ingeniería Agrícola, Primer Semestre, Facultad de Ingeniería Universidad de Sucre, Sincelejo Cra 28 N°5. 267 barrio Puerta Roja Fecha: 05 / 10 /
RESUMEN La micrometría puede definirse como el arte de medir el tamaño de los detalles estructurales de objetos o muestras. Los objetivos principales de esta práctica de laboratorio fueron; realizar cálculos o mediciones aproximadas de células y otras estructuras, a través de estrategias microscópicas, adquirir destreza manual y matemática para calcular el diámetro óptico en varias unidades microscópicas y calcular el área de algunas células y de estructuras celulares en forma de prácticas y por concepto matemático. Montamos dos muestras (papel milimetrado y cebolla) y realizamos las observaciones correspondientes en los objetivos de 3.2X y 10X. Como resultado determinamos el campo visual del microscopio con los objetivos anteriores, además observamos las células de una capa muy fina de cebolla. Finalmente concretamos que la micrometría juega rol fundamental en el conocimiento de muestras biológicas, orgánicas e inorgánicas. ABSTRACT Micrometry can be defined as the art of measuring the size of structural details of objects or samples. The main objectives of this laboratory practice were to perform approximate
calculations or measurements of cells and other structures through microscopic strategies, acquire manual and mathematical skill to calculate the optical diameter in various microscopic units, and calculate the area of some cells and cellular structures through practical and mathematical concepts. We mounted two samples (graph paper and onion) and made corresponding observations under 3.2X and 10X objectives. As a result, we determined the microscope's visual field with the aforementioned objectives, and also observed the cells of a very thin layer of onion. Finally, we concluded that micrometry plays a fundamental role in understanding biological, organic, and inorganic samples. Palabras claves : Microscopio, micrometría, célula, resolución, diámetro, observación, muestra, portaobjetos, cubreobjetos.
INTRODUCCIÓN La micrometría es el arte de medir el tamaño de los detalles estructurales de los objetos o preparaciones que se observan con un microscopio. La micra (μ), que es igual a 0.001 mm, es la unidad de medida utilizada en micrometría. El micrómetro es un disco que se encuentra en el ocular del microscopio y normalmente está calibrado por una línea dividida en cincuenta unidades. Se debe comparar las divisiones del disco ocular con una escala calibrada conocida, generalmente un micrómetro de platina, que consiste en un portaobjetos que tiene grabadas a punta de diamante unas líneas paralelas muy precisas separadas por una distancia de 0.01 mm, ya que las divisiones del disco representan diferentes medidas según el objetivo de aumento que se utilice. Después de calibrar cada objetivo en el microscopio, no se deben intercambiar los oculares con los de otro microscopio. En Biología, la micrometría se utiliza para mediciones
Cuchillas Papel Milimetrado Microscopio Compuesto MÉTODOLOGIA Tomamos un portaobjeto, le agregamos una gota de agua y se utilizó un recorte de papel milimetrado de aproximadamente 1 cm de ancho y de largo para calcular el diámetro del campo del campo visual del microscopio en el objetivo de 3.2X. Observaciones realizadas con un microscopio: Luego, hicimos la visualización del mismo papel, utilizando el objetivo de 10X. Por último, tomamos otro portaobjeto, le agregamos nuevamente una gota de agua y pusimos una delgada capa de cebolla y sobre la muestra pusimos el cubreobjetos, lo montamos al microscopio e hicimos la respectiva observación.
3.2X 10X
RESULTADOS
Obejetivo Limite de resolución ( μ) Poder de aumento 3.2X 3050 32X 10X 1220 100X 40X 469.2 400X 100X 244 1000X
A2: 100X
D2: Campo visual de 100X 𝐷 2 = 40 𝑋 ∗ 325μ 100 𝑋 𝐷 2 = 130μ OBJETIVO DÍAMETRO (μ) 40X 325 100X 130 Corte de Cebolla (Medición de Células) Observación con el objetivo 10X Diametro Hileras 3 celulas 15 Para medir la longitud de varias células que se encuentran en el diámetro del campo óptico se promedia la longitud de dichas células, evitando así medir cada célula; para ello utilizamos las siguientes formulas. 𝐿𝑜𝑛𝑔𝑖𝑡𝑢𝑑 𝑐𝑒𝑙𝑢𝑙𝑎𝑟 = 𝐷𝑖𝑎𝑚𝑒𝑡𝑟𝑜 𝑐𝑎𝑚𝑝𝑜 ó𝑝𝑡𝑖𝑐𝑜/# 𝑑𝑒 𝑐é𝑙𝑢𝑙𝑎𝑠 𝑐𝑜𝑛𝑡𝑎𝑑𝑎𝑠 𝐿𝑜𝑛𝑔𝑖𝑡𝑢𝑑 𝑐𝑒𝑙𝑢𝑙𝑎𝑟 = 1300μ 3 𝐶é𝑙𝑢𝑙𝑎𝑠 𝐿𝑜𝑛𝑔𝑖𝑡𝑢𝑑 𝑐𝑒𝑙𝑢𝑙𝑎𝑟 = 433. 3 μ
𝐴𝑛𝑐ℎ𝑜 𝐶𝑒𝑙𝑢𝑙𝑎𝑟 = 𝐷𝑖𝑎𝑚𝑒𝑡𝑟𝑜 𝑐𝑎𝑚𝑝𝑜 ó𝑝𝑡𝑖𝑐𝑜/# 𝑑𝑒 ℎ𝑖𝑙𝑒𝑟𝑎𝑠 𝑣𝑒𝑟𝑡𝑖𝑐𝑎𝑙𝑒𝑠 𝐴𝑛𝑐ℎ𝑜 𝑐𝑒𝑙𝑢𝑙𝑎𝑟 = 1300μ 15 𝐴𝑛𝑐ℎ𝑜 𝑐𝑒𝑙𝑢𝑙𝑎𝑟 = 86 .6μ Á𝑟𝑒𝑎 𝑐𝑒𝑙𝑢𝑙𝑎𝑟 = 𝐿𝑜𝑛𝑔𝑖𝑡𝑢𝑑 𝑐𝑒𝑙𝑢𝑙𝑎𝑟 ∗ 𝐴𝑛𝑐ℎ𝑜 𝑐𝑒𝑙𝑢𝑙𝑎𝑟 Á𝑟𝑒𝑎 𝑐𝑒𝑙𝑢𝑙𝑎𝑟 = 37523 .78μ² DISCUSIONES ¿Por qué es importante la micrometría? La micrometría es importante porque nos permite medir objetos y estructuras que son demasiado pequeños para ser vistos a simple vista. Esto es especialmente útil en campos como la biología, la medicina y la industria, donde se necesitan mediciones precisas de objetos microscópicos para llevar a cabo investigaciones y producir productos de alta calidad. Además, la micrometría también es esencial en la fabricación de dispositivos electrónicos y en la ingeniería mecánica, donde se requiere una precisión extrema en las mediciones para asegurar el correcto funcionamiento de los componentes. ¿En qué área de la ciencia se puede aplicar la micrometría? La micrometría se puede utilizar en una variedad de campos científicos, incluidas la biología, la medicina, la física, la química, la ingeniería mecánica y la electrónica, entre otros. En biología y medicina, se utiliza para medir células, tejidos y órganos a medida que se vuelven más pequeños. Se utiliza en física y química para medir partículas y estructuras a nivel molecular y atómico. Se utiliza en ingeniería mecánica y electrónica para medir componentes y dispositivos con precisión. En general, la micrometría es
3. El poder de resolución del microscopio compuesto ¿Cuántas veces es mayor con relación al poder de resolución del ojo humano? El poder de resolución del microscopio compuesto es mucho mayor que el poder de resolución del ojo humano. El ojo humano tiene un poder de resolución máximo de alrededor de 0,1 milímetros, mientras que el microscopio compuesto puede llegar a tener un poder de resolución de hasta 0,2 micrómetros, lo que significa que el microscopio compuesto tiene un poder de resolución al menos 500 veces mayor que el ojo humano. Esto significa que el microscopio compuesto puede ver estructuras mucho más pequeñas y detalladas que el ojo humano, lo que lo convierte en una herramienta esencial en la investigación científica y médica. 4. ¿Cuáles estructuras son visibles al ojo humano, teniendo en cuenta los poderes de resolución respectivamente? Las estructuras visibles al ojo humano dependen de sus respectivos poderes de resolución. En general, el ojo humano puede ver objetos que tienen al menos 0,1 milímetros de tamaño. Con la ayuda de un microscopio, podemos ver estructuras más pequeñas como células, bacterias e incluso algunos virus. Sin embargo, para ver estructuras aún más pequeñas como moléculas y átomos, necesitamos herramientas más potentes como los microscopios electrónicos. 5. Si se utiliza un microscopio con ocular 10X y objetivo 20X para mirar un objeto. ¿cuántas veces se aumenta la imagen de este si se mira con un ocular 6X y un objetivo 40X? 10 𝑋 ∗ 20 𝑋 = 200 𝑋 6 𝑋 ∗ 40 𝑋 = 240 𝑋
La imagen aumenta 40X veces
6. Convierta 0,25mm a Å y 1300 Å a μm y mm. 1mm 10000000 Å 0,25mm X
- 25 𝑚𝑚 ∗
10000000 Å
1mm
= 2500000 Å
10 Å 1 μm 1300 Å X 1300 Å ∗ 1 μm 10Å = 130 μm 10000000 Å 1mm 1300 Å X 1300 Å ∗ ( 1mm 10000000 Å ) = 0 ,00013mm
7. Si el diámetro del campo visual de un microscopio con objetivo de 10X y ocular de 100X es de 1600 μm. ¿Cuál será el área de ese campo visual? 𝐴 = 𝜋𝑟^2 𝐴 = 3 , 1416 ∗ ( 800 μm)² 𝐴 = 2010624 μm²
REFERENCIAS
NASON, A. biología. Editorial LIMUSA, México. 1964 VILLE, C. editorial interamericano. México. 1979. BAKER.J.E. Y J.E. GARLANDA. Biología e investigación científica. Fondo Educativo interamericano, mexico.1970. B.S.C.S: adaptación de la visión verde. Biología el hombre y su ambiente Medellín editorial. Editorial normal. Vol. 1. 1969. Pág. 11- 15 EHRLICH, P. R. Helm y m. saule. Introducción a la biología, er. Jorge cárdenas. México. 1974. 503 p. MORENO, Jaime y C al. Manual de laboratorio de biología general, Medellín universidad de Antioquia. 1980. 14 p. BENFORD, J.R. the teory of microscope. Busch and lomb inc. New york 1951. ESCOBAR. L.D Y URAN. L.A. manual de laboratorio de biología general. Medellín. Universidad de Antioquia. 1979. 150 p.
