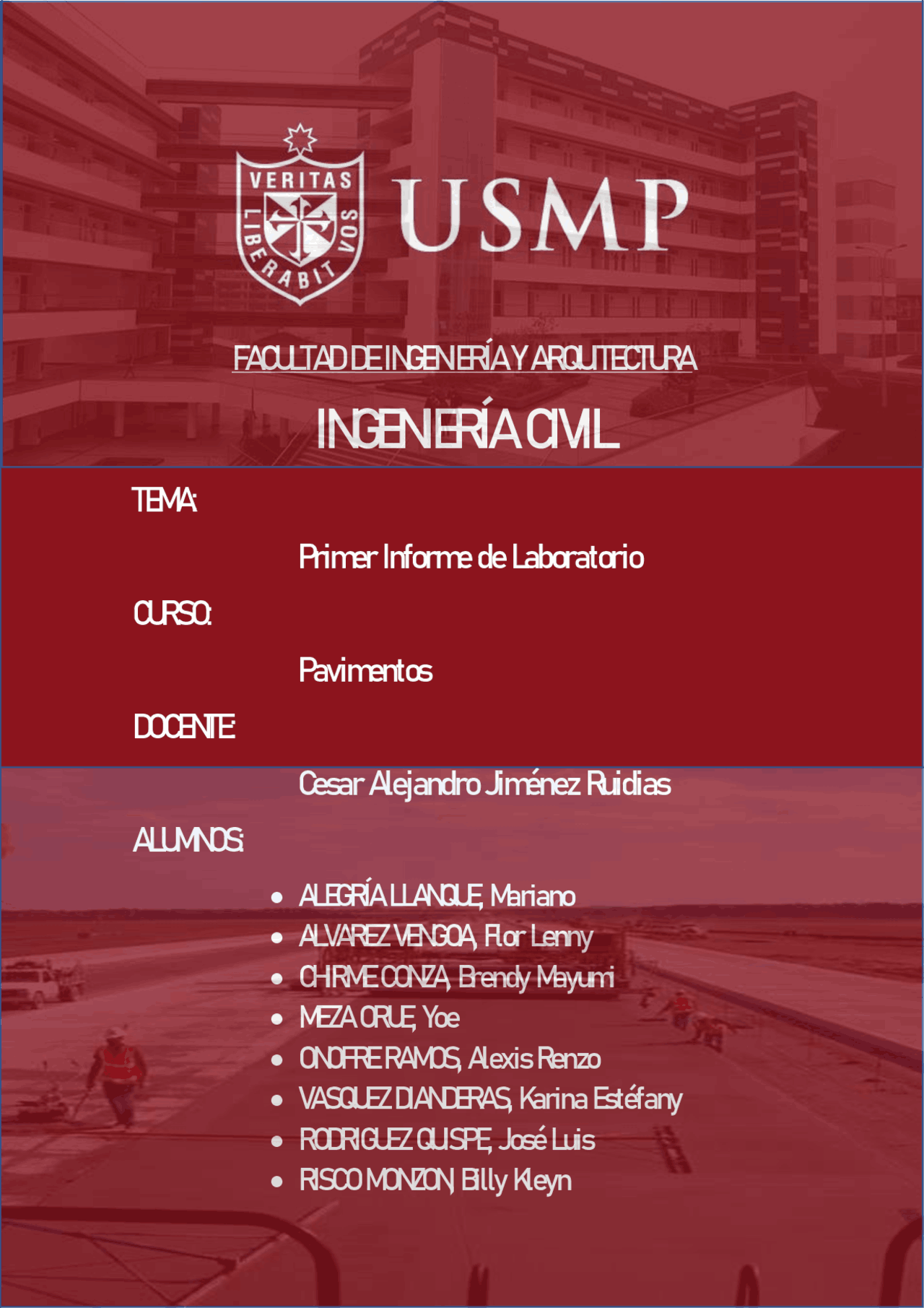

Primer Informe de Laboratorio Pavimentos – Cesar Alejandro Jiménez Ruidias
1
FACULTAD DE INGENIERÍA Y ARQUITECTURA
INGENIERÍA CIVIL
TEMA:
Primer Informe de Laboratorio
CURSO:
Pavimentos
DOCENTE:
Cesar Alejandro Jiménez Ruidias
ALUMNOS:
• ALEGRÍA LLANQUE, Mariano
• ALVAREZ VENGOA, Flor Lenny
• CHIRME CONZA, Brendy Mayumi
• MEZA ORUE, Yoe
• ONOFRE RAMOS, Alexis Renzo
• VASQUEZ DIANDERAS, Karina Estéfany
• RODRIGUEZ QUISPE, José Luis
• RISCO MONZON, Billy Kleyn
pf3
pf4
pf5
pf8
pf9
pfa
pfd
pfe
pff
pf12
pf13
pf14
pf15
pf16
pf17
pf18
pf19
pf1a
pf1b
pf1c

Vista previa parcial del texto

¡Descarga LABORATORIO PAVIMENTOS y más Esquemas y mapas conceptuales en PDF de Ingeniería de Caminos, Canales y Puertos solo en Docsity!

FACULTAD DE INGENIERÍA Y ARQUITECTURA

INGENIERÍA CIVIL

TEMA:

Primer Informe de Laboratorio

CURSO:

Pavimentos

DOCENTE:

Cesar Alejandro Jiménez Ruidias

ALUMNOS:

• ALEGRÍA LLANQUE, Mariano

• ALVAREZ VENGOA, Flor Lenny

• CHIRME CONZA, Brendy Mayumi

• MEZA ORUE, Yoe

• ONOFRE RAMOS, Alexis Renzo

• VASQUEZ DIANDERAS, Karina Estéfany

• RODRIGUEZ QUISPE, José Luis

• RISCO MONZON, Billy Kleyn

ÍNDICE

LISTA DE IMÁGENES

    1. GENERALIDADES....................................................................................................................
    • 1.1. INTRODUCCIÓN
    1. MARCO TEÓRICO
    • 2.1. CUARTEO – OBTENCIÓN EN LABORATORIO DE MUESTRAS REPRESENTATIVAS
      • 2.1.1. MTC E
    • 2.2. GRANULOMETRÍA – ANÁLISIS GRANULOMÉTRICO DE SUELOS POR TAMIZADO
      • 2.2.1. MTC E
    • 2.3. LÍMITE LÍQUIDO Y LÍMITE PLÁSTICO
    1. MUESTREO DE SUELOS Y ROCAS LABORATORIO
    1. GRANULOMETRÍA LABORATORIO
    1. LÍMITE LÍQUIDO Y LÍMITE PLÁSTICO LABORATORIO
  • Imagen número 1. MTC Manual de ensayo de materiales
  • Imagen número 2. Aparato divisor de muestras
  • Imagen número 3. Tamices de diferentes tamaños
  • Imagen número 4. Mortero de laboratorio
  • Imagen número 5. Cuarteador de laboratorio...........................................................................
  • Imagen número 6. Lona para laboratorio
  • Imagen número 7. Cucharón para laboratorio
  • Imagen número 8. Varilla para laboratorio..............................................................................
  • Imagen número 9. Método cuarteo mecánico
  • Imagen número 10. Proceso cuarteo manual
  • Imagen número 11. Balanza de laboratorio
  • Imagen número 12. Estufa de laboratorio
  • Imagen número 13. Tipos de tamices con sus respectivas aberturas
  • Imagen número 14. Tamices alternativos................................................................................
  • Imagen número 15. Envases para laboratorio
  • Imagen número 16. Brocha de laboratorio..............................................................................
  • Imagen número 17. Diámetro de partículas vs peso mínimo
  • Imagen número 18. Tamices y aberturas.................................................................................

1. GENERALIDADES

1.1. INTRODUCCIÓN

Los pavimentos son elementos estructurales multicapas los cuales han sido

utilizados desde un par de siglos en la antigüedad y que hasta hoy en día siguen

siendo de gran importancia para el desarrollo de un país.

Para el diseño correcto de todas las capas componentes de un pavimento ya sea

rígido o flexible se debe de tener un suelo de fundación, una subrasante, una base

y una capa de rodadura correctamente especificada.

Para las especificaciones de los componentes de cada capa se necesitan hacer

diferentes ensayos a los materiales de cantera o de terreno natural que

encontramos en obra.

Todos estos ensayos pertinentes son importantes para que el factor sorpresa no

este presente en nuestra infraestructura, pero debido a la amplia variedad de

estos, solo tocaremos tres en este presente informe, estos son el método de

cuarteo, los ensayos de granulometría y la determinación de los límites líquido y

plástico basándonos, en gran parte, de nuestro Manual de ensayo de materiales

elaborado por el Ministerio de Transportes y Comunicaciones.

El informe consta de un marco teórico, donde se explican todos los fundamentos

teóricos y las prácticas de laboratorio, como ejemplos aplicativos de toda la teoría y

así termina la presentación del Primer Informe de Laboratorio realizado por

alumnos de la USMP.

Objeto:

  • Establecer los procedimientos para obtener en laboratorio la muestra

necesaria para realizar los ensayos, de forma que sea representativa de la

muestra total recibida.

Imagen número 2. Aparato divisor de muestras

Finalidad y alcance:

  • Se obtiene una muestra representativa necesaria para la ejecución de los

ensayos a realizar.

  • No proporciona datos numéricos, debe tenerse mucho cuidado para no

llevar los errores en ensayos siguientes.

Equipos:

  • Tamices, los tamices requeridos son los siguientes:

▪ A Tamiz 4,750 mm (#4)

▪ B Tamiz 2,000 mm (#10)

▪ C Tamiz 0,425 mm (#40)

Imagen número 3. Tamices de diferentes tamaños

  • Mortero, con su mazo cubierto de caucho en la parte inferior. Imagen número 4. Mortero de laboratorio
  • Pala, cucharón metálico o badilejo para manejar el material. Imagen número 7. Cucharón para laboratorio
  • Varilla metálica, de longitud apropiada. Imagen número 8. Varilla para laboratorio

Muestra:

  • La muestra de suelo se seca al aire colocándola sobre una superficie plana

horizontal.

  • Se desmenuza el material, deshaciendo los terrones utilizando el mortero.
  • Como regla general no se debe realizar el secado al horno, porque puede

influir en los resultados.

Procedimiento:

  • Método A Cuarteo Mecánico

▪ La muestra de campo se vierte en la tolva, y se distribuye

uniformemente de extremo a extremo, de manera que

aproximadamente, igual cantidad fluya libremente a través de

cada cajuela a los recipientes colocados debajo.

Imagen número 9. Método cuarteo mecánico

Imagen número 10. Proceso cuarteo manual

2.2. GRANULOMETRÍA – ANÁLISIS GRANULOMÉTRICO

DE SUELOS POR TAMIZADO

2.2.1. MTC E 107

Existen diferentes tipos de ensayos para realizar un análisis granulométrico, uno

de estos es el “Análisis granulométrico por Tamizado”, este método tiene como

objetivo clasificar los materiales por los sistemas tanto AASHTO como SUCS.

En el presente informe se realiza el análisis granulométrico según nuestro “Manual

de Ensayo de Materiales” que nos ofrece lineamientos, recomendaciones y pasos

a seguir para un óptimo resultado que nos sirva de base para hacer nuestros

cálculos.

Objeto:

  • Determinar cuantitativamente la distribución de tamaños de partículas de

suelo.

Finalidad y alcance:

  • Este modo operativo describe el método para determinar los porcentajes de

suelo que pasan por los distintos tamices de la serie empleada en el

ensayo, hasta el de 74 mm (#200).

  • Tamices de malla cuadrada. Incluyen los siguientes: Imagen número 13. Tipos de tamices con sus respectivas aberturas
  • Se puede usar como alternativa los siguientes tamices: Imagen número 14. Tamices alternativos
  • Envases adecuados para el manejo y secado de las muestras. Imagen número 15. Envases para laboratorio
  • Cepillo y brocha para limpiar las mallas de los tamices. Imagen número 16. Brocha de laboratorio

Procedimiento:

Análisis por medio de tamizado de la fracción retenida en el tamiz 4,769 m (#4)

  • Sepárese la porción de muestra retenida en el tamiz de 4,760 mm (# 4) en

una serie de fracciones usando los tamices de:

Imagen número 18. Tamices y aberturas

  • En la operación de tamizado manual se mueve el tamiz o tamices de un

lado a otro y recorriendo circunferencias de forma que la muestra se

mantenga en movimiento sobre la malla. Debe comprobarse al desmontar

los tamices que la operación está terminada; esto se sabe cuándo no pasa

más del 1 % de la parte retenida al tamizar durante un minuto, operando

cada tamiz individualmente. Si quedan partículas apresadas en la malla,

deben separarse con un pincel o cepillo y reunirlas con lo retenido en el

tamiz. Cuando se utilice una tamizadora mecánica, se pondrá a funcionar

por diez minutos aproximadamente, el resultado se puede verificar usando

el método manual.

  • Se determina el peso de cada fracción en una balanza con una sensibilidad

de 0,1 %. La suma de los pesos de todas las fracciones y el peso, inicial de

la muestra no debe diferir en más de 1 %.

Análisis granulométrico de la sección fina

  • El análisis granulométrico de la fracción que pasa el tamiz de 4,760 mm (Nº

4), se hará por tamizado y/o sedimentación según las características de la

muestra y según la información requerida.

  • Los materiales arenosos que contengan muy poco limo y arcilla, cuyos

terrones en estado seco se desintegren con facilidad, se podrán tamizar en

seco.

  • Los materiales limo-arcillosos, cuyos terrones en estado seco no rompan

con facilidad, se procesarán por la vía húmeda.

  • Si se requiere la curva granulométrica completa incluyendo la fracción de

tamaño menor que el tamiz de 0,074 mm (# 200), la gradación de ésta se

determinará por sedimentación, utilizando el hidrómetro para obtener los

datos necesarios.

  • Se puede utilizar procedimientos simplificados para la determinación del

contenido de partículas menores de un cierto tamaño, según se requiera.

  • La fracción de tamaño mayor que el tamiz de 0,074 mm (# 200), se

analizará por tamizado en seco, lavando la muestra previamente sobre el

tamiz de 0,074 mm (# 200).

  • Procedimiento para el análisis granulométrico por lavado sobre el tamiz de

0,074 mm (# 200).

  • Se separan mediante cuarteo, 115 g para suelos arenosos y 65 g para

suelos arcillosos y limosos, pesándolos con exactitud de 0,01 g.

  • Humedad higroscópica. Se pesa una porción de 10 a 15 g de los cuarteos

anteriores y se seca en el horno a una temperatura de 110 ± 5 ºC. Se

pesan de nuevo y se anotan los pesos.

  • Se coloca la muestra en un recipiente apropiado, cubriéndola con agua y se

deja en remojo hasta que todos los terrones se ablanden.
